SVUOTAMENTO (ciclo 22,
DIN/ISO: G122, opzione software 19)
7.6
7
TNC 620 | Manuale utente programmazione di cicli | 4/2015
195
7.6 SVUOTAMENTO (ciclo 22,
DIN/ISO: G122, opzione software 19)
Esecuzione del ciclo
Con il ciclo 22 SVUOTAMENTO vengono definiti i dati tecnologici
per lo svuotamento.
Prima di richiamare il ciclo 22 è necessario programmare altri cicli:
Ciclo 14 PROFILO o SEL CONTOUR
Ciclo 20 DATI DEL PROFILO
Eventualmente ciclo 21 PREFORATURA
Esecuzione del ciclo
1 Il TNC posiziona l’utensile sopra il punto di penetrazione,
tenendo conto del SOVRAMETALLO LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l’utensile fresa il profilo
dall'interno verso l'esterno con AVANZAMENTO DI FRESATURA
Q12

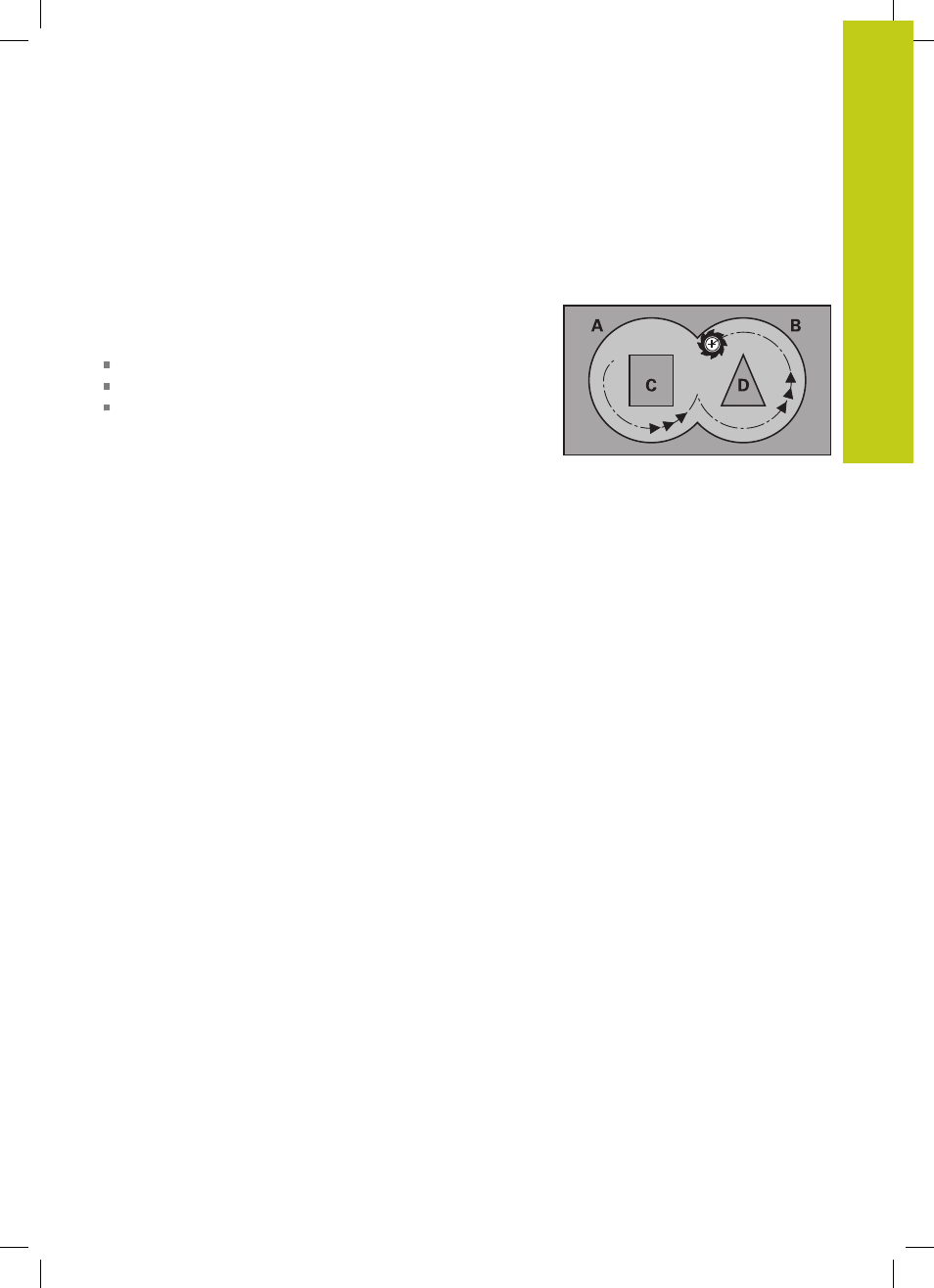

3 I profili delle isole (qui: C/D) vengono contornati con
avvicinamento della fresa al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l'utensile alla successiva
profondità incremento e ripete l'operazione di svuotamento, fino
a quando viene raggiunta la profondità programmata
5 Alla fine l'utensile ritorna ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del
ciclo. In funzione dei parametri ConfigDatum, CfgGeoCycle,
posAfterContPocket.
