Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature

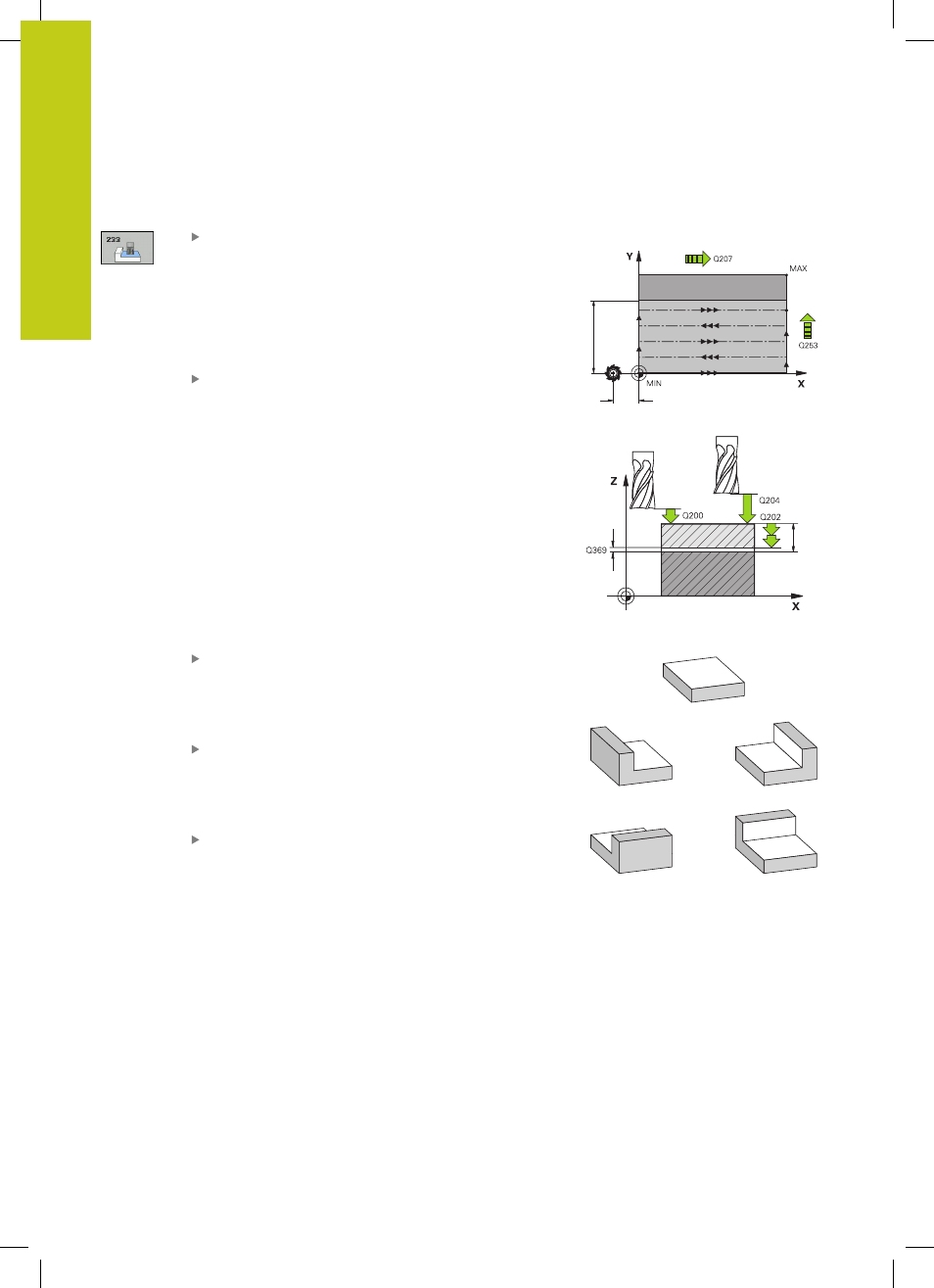

5.8 FRESATURA A SPIANARE (ciclo 233, DIN/ISO: G233, opzione
software 19)
5
168
TNC 620 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
TIPO DI LAVORAZIONE (0/1/2) Q215: definizione
del tipo di lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
STRATEGIA FRESATURA (0 - 4) Q389: definire il
modo in cui il TNC deve lavorare la superficie:
0 : lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1 : lavorazione a greca, accostamento laterale
nell'avanzamento di fresatura sul bordo della
superficie da lavorare
2 : lavorazione a linee, ritiro e accostamento laterale
con avanzamento di posizionamento all'esterno della
superficie da lavorare
3 : lavorazione a linee, ritiro e accostamento laterale
nell'avanzamento di posizionamento al bordo della
superficie da lavorare
4 : lavorazione a spirale, accostamento uniforme
dall'esterno verso l'interno
DIREZIONE DI FRESATURA Q350: asse del piano
di lavoro, in base al quale deve essere orientata la
lavorazione:
1 : asse principale = direzione di lavorazione
2 : asse secondario = direzione di lavorazione
LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da spianare
nell'asse principale del piano di lavoro, riferita
al PUNTO DI PARTENZA 1º ASSE. Campo di
immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da
lavorare nell'asse secondario del piano di lavoro.
Attraverso il segno, è possibile definire la direzione
del primo accostamento diagonale riferito al
Punto
di partenza 2º asse. Campo di immissione da
-99999,9999 a 99999,9999
Q21
9
Q357
Q227
Q347
Q348
Q349
= 0
= -1 = +1
= -2 = +2
