Cicli SL con formula complessa del profilo 9.1
9
TNC 620 | Manuale utente programmazione di cicli | 4/2015
243

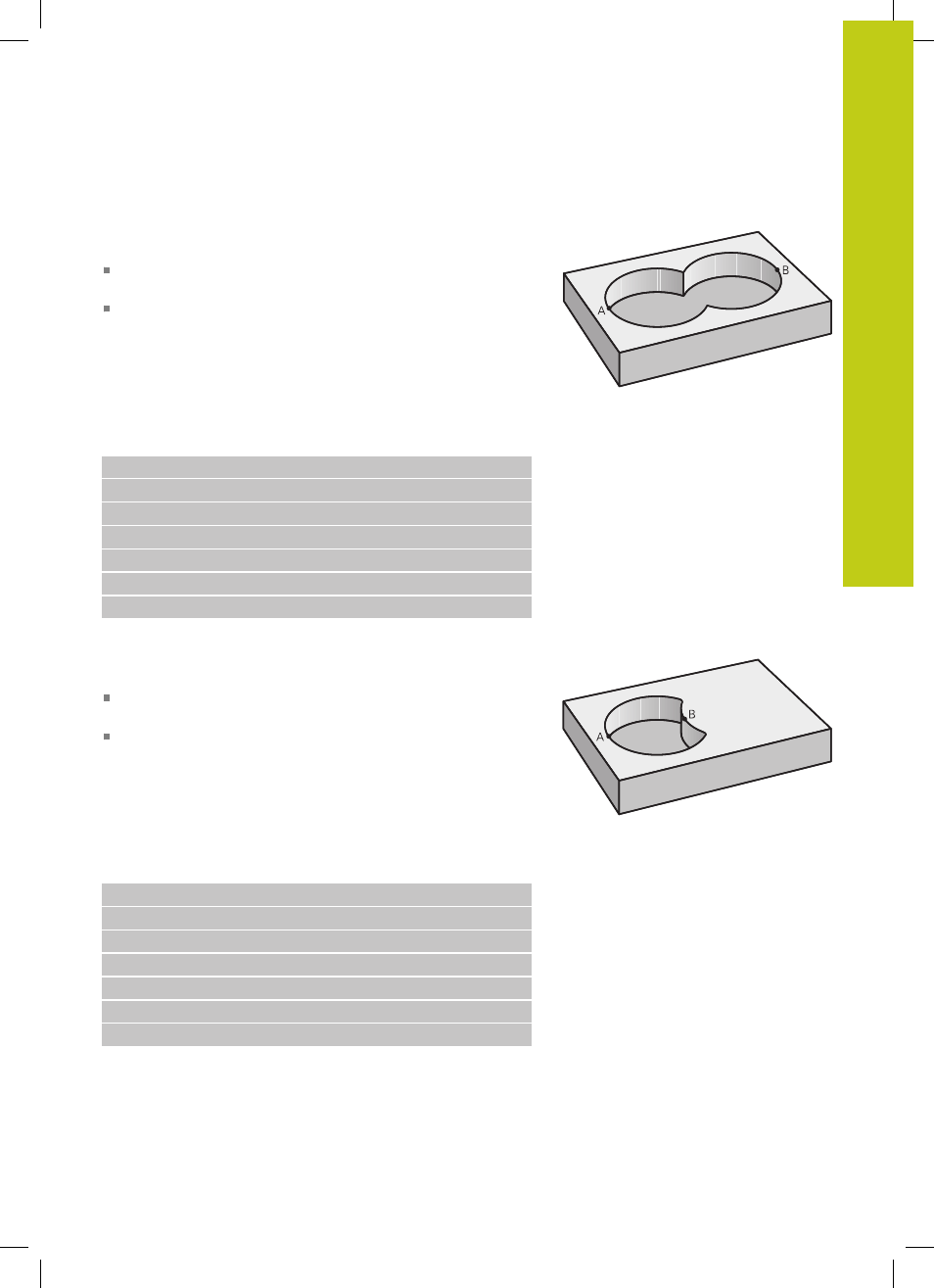

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
Nella formula del profilo le superfici A e B vengono calcolate con
la funzione "unione con"
Programma di definizione del profilo:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCA_A.H“
53 DECLARE CONTOUR QC2 = “TASCA_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
"Differenza" delle superfici
È richiesta la lavorazione della superficie A senza la parte coperta
da B:
Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
Nella formula del profilo la superficie B viene sottratta dalla
superficie A con la funzione
intersezione con complemento
Programma di definizione del profilo:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCA_A.H“
53 DECLARE CONTOUR QC2 = “TASCA_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
