Cicli di lavorazione: superficie cilindrica
8.6 Esempi di programmazione
8
234
TNC 620 | Manuale utente programmazione di cicli | 4/2015
8.6 Esempi di programmazione

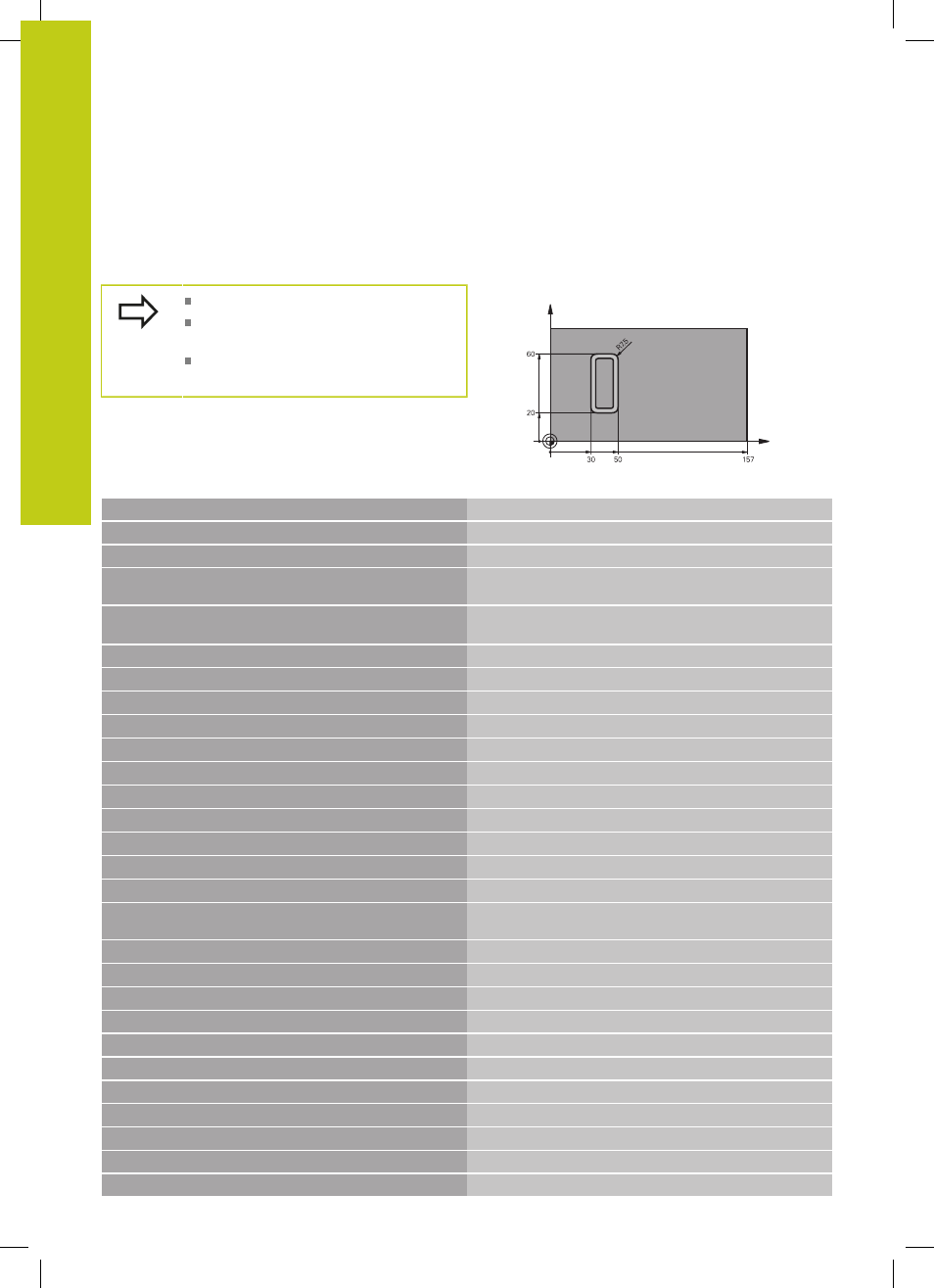

Esempio: superficie cilindrica con ciclo 27
Macchina con testa B e tavola C
Cilindro serrato centralmente sulla
tavola rotante
L'origine si trova sul lato inferiore al
centro della tavola circolare
Y (Z)
X (C)
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000
Chiamata utensile, diametro 7
2 L Z+250 R0 FMAX
Disimpegno utensile
3 L X+50 Y0 R0 FMAX
Preposizionamento dell'utensile al centro della tavola
rotante
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN MBMAX
FMAX
Orientamento
5 CYCL DEF 14.0 PROFILO
Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 27 SUPERFICIE CILINDRICA
Definizione dei parametri di lavorazione
Q1=-7 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
8 L C+0 R0 FMAX M13 M99 Preposizionamento della tavola rotante, mandrino on,
chiamata ciclo
9 L Z+250 R0 FMAX Disimpegno utensile
10 PLANE RESET TURN FMAX Riposizionamento, annullamento della funzione PLANE
11 M2 Fine programma
12 LBL 1 Sottoprogramma del profilo
13 L X+40 Y+20 RL
Indicazioni nell'asse rotativo in mm (Q17=1)
14 L X+50
15 RND R7.5
16 L Y+60
17 RND R7.5
18 L IX-20
19 RND R7.5
