Esempio: impost. orig. sul bordo super. del pezzo e al centro di un
cerchio di fori
14.15
14
TNC 620 | Manuale utente programmazione di cicli | 4/2015
383

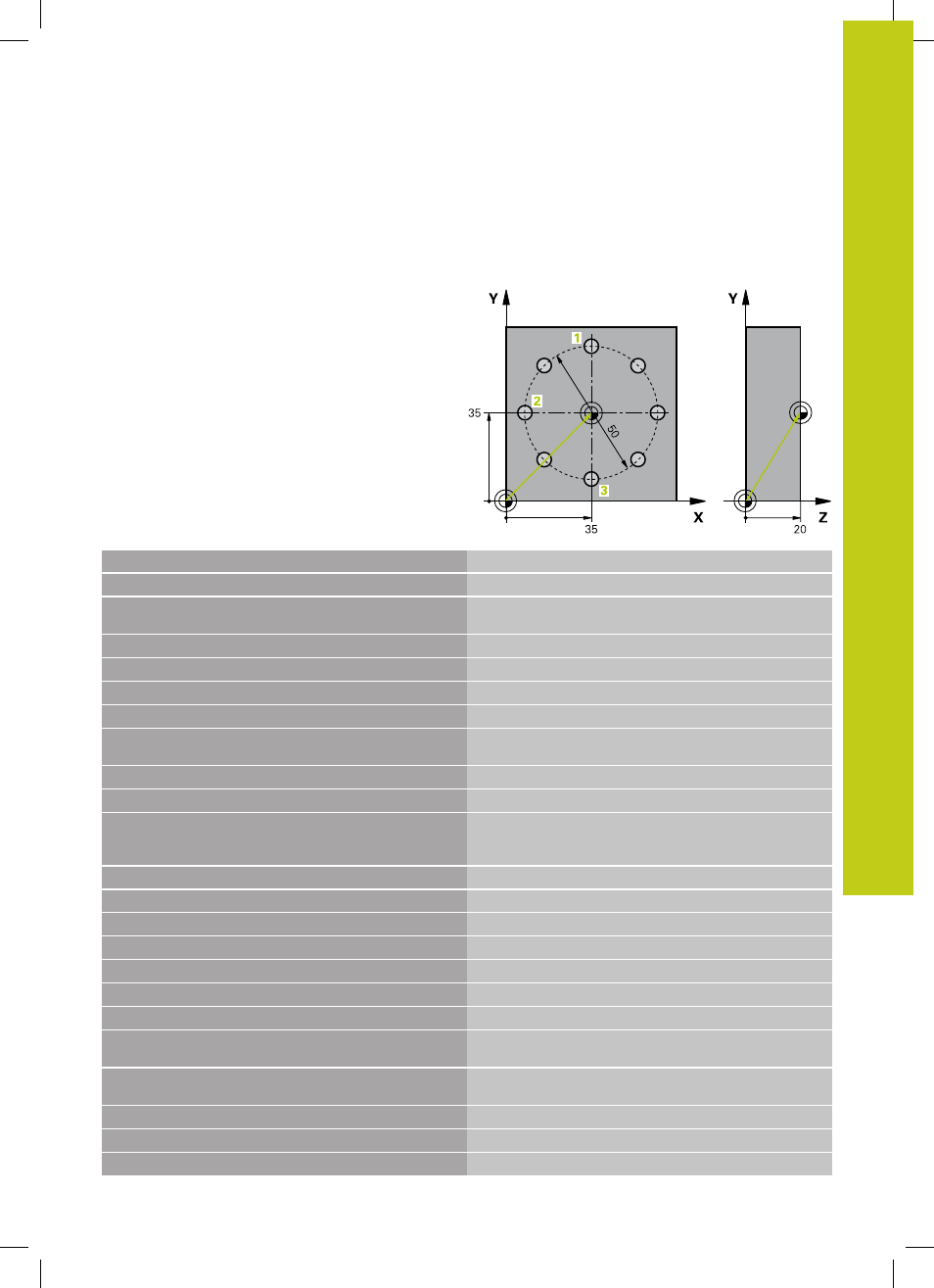

14.15 Esempio: impost. orig. sul bordo
super. del pezzo e al centro di un
cerchio di fori
Il centro del cerchio di fori deve essere registrato in una
tabella Preset per un successivo utilizzo.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Chiamata utensile 0 per la definizione dell'asse del tastatore
2 TCH PROBE 417 ORIGINE NELL'ASSE TS
Definizione del ciclo per impostazione origine nell'asse del
tastatore
Q263=+7,5 ;1º PUNTO 1º ASSE Punto da tastare: coordinata X
Q264=+7,5 ;1º PUNTO 2º ASSE Punto da tastare: coordinata Y
Q294=+25 ;1º PUNTO 3º ASSE Punto da tastare: coordinata Z
Q320=0 ;DISTANZA SICUREZZA Distanza di sicurezza in aggiunta alla colonna SET_UP
Q260=+50 ;ALTEZZA DI SICUREZZA Altezza cui il tastatore può spostarsi senza rischio di
collisione
Q305=1 ;NUMERO SU TABELLA Inserimento coordinata Z nella riga 1
Q333=+0 ;ORIGINE Impostazione dell'asse del tastatore su 0
Q303=+1 ;TRASF. VALORE MISURA Registrazione dell'origine calcolata riferita al sistema di
coordinate fisso di macchina (sistema REF) nella tabella
Preset PRESET.PR
3 TCH PROBE 416 RIF. CENTRO CERCHIO
Q273=+35 ;CENTRO 1º ASSE
Centro del cerchio di fori: coordinata X
Q274=+35 ;CENTRO 2º ASSE
Centro del cerchio di fori: coordinata Y
Q262=50 ;DIAMETRO NOMINALE
Diametro del cerchio di fori
Q291=+90 ;ANGOLO 1ª FORATURA Angolo in coordinate polari del 1º punto da tastare 1
Q292=+180 ;ANGOLO 2ª FORATURA Angolo in coordinate polari del 2º punto da tastare 2
Q293=+270 ;ANGOLO 3ª FORATURA Angolo in coordinate polari del 3º punto da tastare 3
Q261=+15 ;ALTEZZA MISURATA Coordinata dell'asse del tastatore su cui si esegue la
misurazione
Q260=+10 ;ALTEZZA DI SICUREZZA Altezza cui il tastatore può spostarsi senza rischio di
collisione
Q305=1 ;NUMERO SU TABELLA Inserimento nella riga 1 del centro del cerchio di fori (X e Y)
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
