HEIDENHAIN iTNC 530 99
3.1
0
FORA
TURA CON PUNTE A CANNONE MONO
T
A
GLIENTI (ciclo 241,
DIN/ISO: G241)

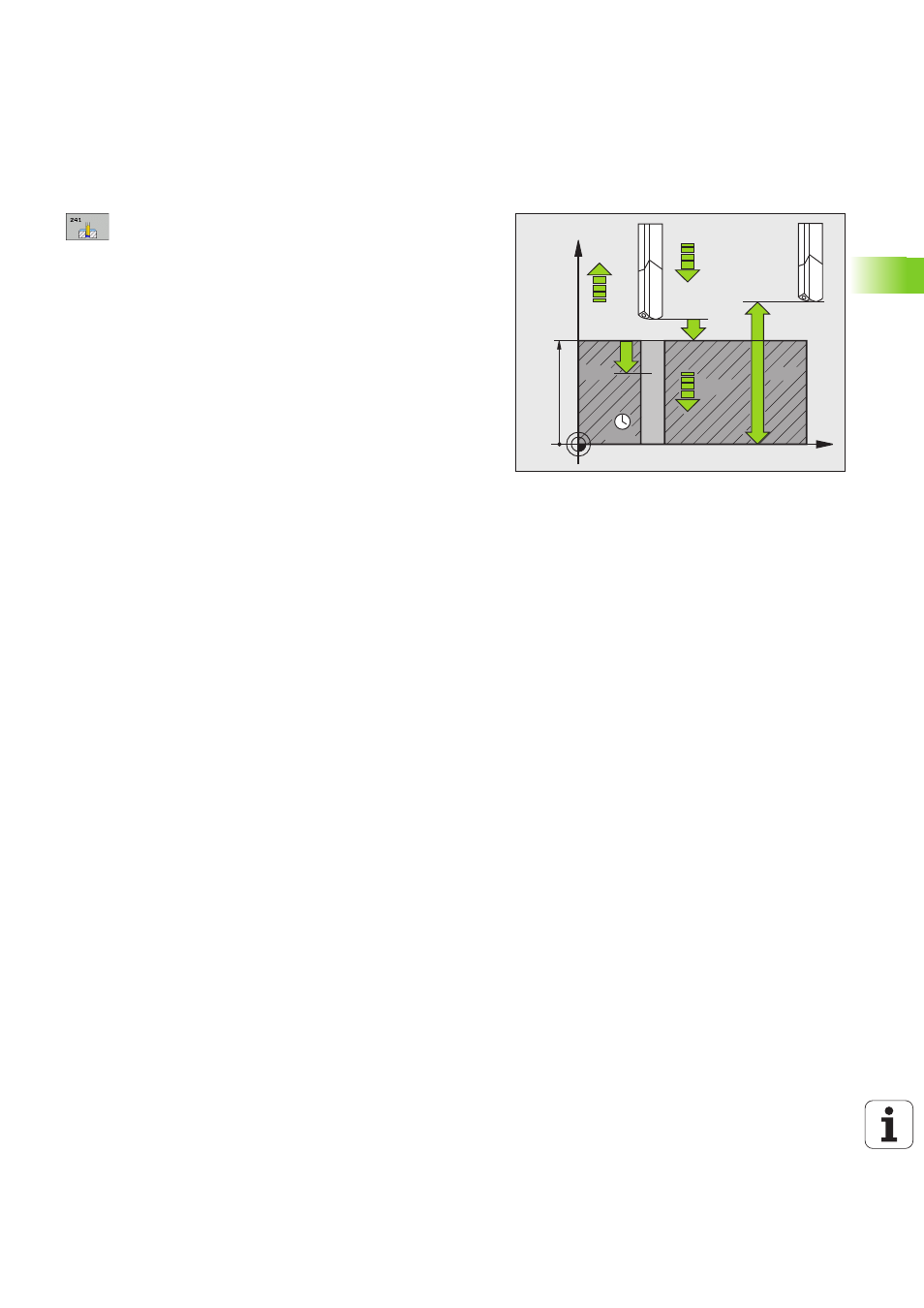

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
U PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro. Campo di
immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U TEMPO ATTESA SOTTO Q211: tempo in secondi durante
il quale l’utensile sosta sul fondo del foro. Campo di
immissione da 0 a 3600,0000, in alternativa PREDEF
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U PUNTO DI PARTENZA ABBASSATO Q379 (in valore
incrementale riferito alla superficie del pezzo): punto
di partenza della foratura effettiva. Il TNC si sposta
con AVANZ. AVVICINAMENTO dalla distanza di sicurezza
al punto di partenza più profondo. Campo di
immissione da 0 a 99999,9999
U AVANZAMENTO DI AVVICINAMENTO Q253: velocità di
spostamento dell’utensile durante il posizionamento
dalla distanza di sicurezza al punto di partenza più
profondo in mm/min. È attiva solo se è stato inserito
un valore Q379 diverso da 0. Campo di immissione da
0 a 99999,9999, in alternativa FMAX, FAUTO, PREDEF
U AVANZAMENTO RITIRO Q208: velocità di spostamento
dell'utensile durante l'estrazione dal foro in mm/min.
Impostando Q208=0, il TNC estrae l'utensile con
avanzamento di foratura Q206. Campo di immissione
da 0 a 99999,999, in alternativa FMAX, FAUTO, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
