14.5 R
O
T
A
ZIONE BA
SE: compensazione tr
amit
e asse r
o
tativ
o
(ciclo 403,
DIN/ISO: G403)
14.5 ROTAZIONE BASE: compensazione
tramite asse rotativo (ciclo 403,
DIN/ISO: G403)

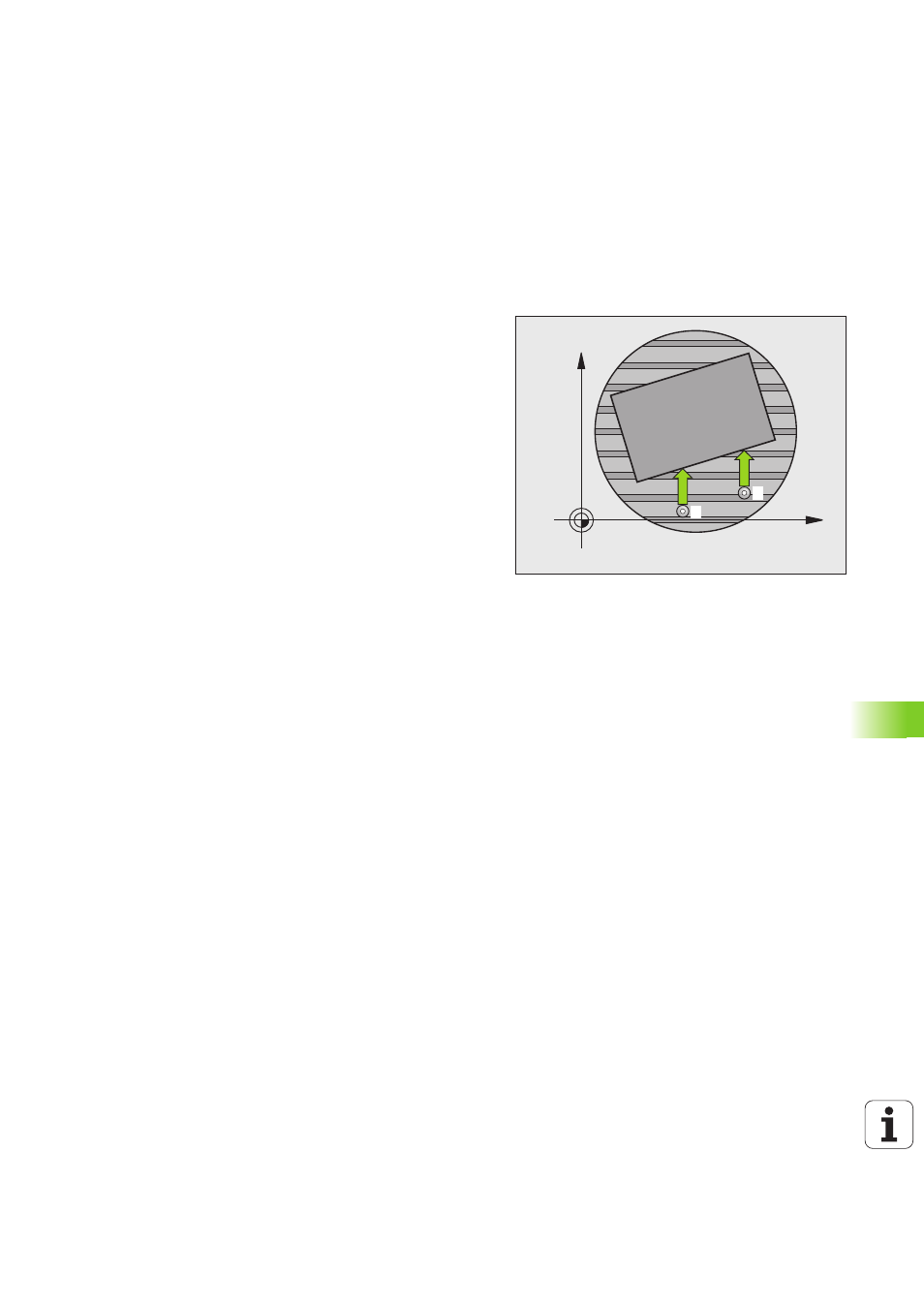

Esecuzione del ciclo
Il ciclo di tastatura 403 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Il TNC
compensa, mediante rotazione dell'asse A, B o C, la rilevata posizione
obliqua del pezzo. Per questo il pezzo può essere serrato secondo le
esigenze sulla tavola rotante.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 318) sul punto da tastare programmato
1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza e sposta l'asse
rotativo definito nel ciclo per il valore calcolato. Come opzione, si
può azzerare l'indicazione dopo l'allineamento
X
Y
1
2
