HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming - Manuale (Pagina 338)

338 Cicli di tastatura: definizione automatica delle posizioni obliqua del pezzo
14.7 Allineament
o
della posiz
ione
obli
qua di
un pez
z
o tr
amit
e l'asse C (ciclo
405, DIN/ISO: G405)

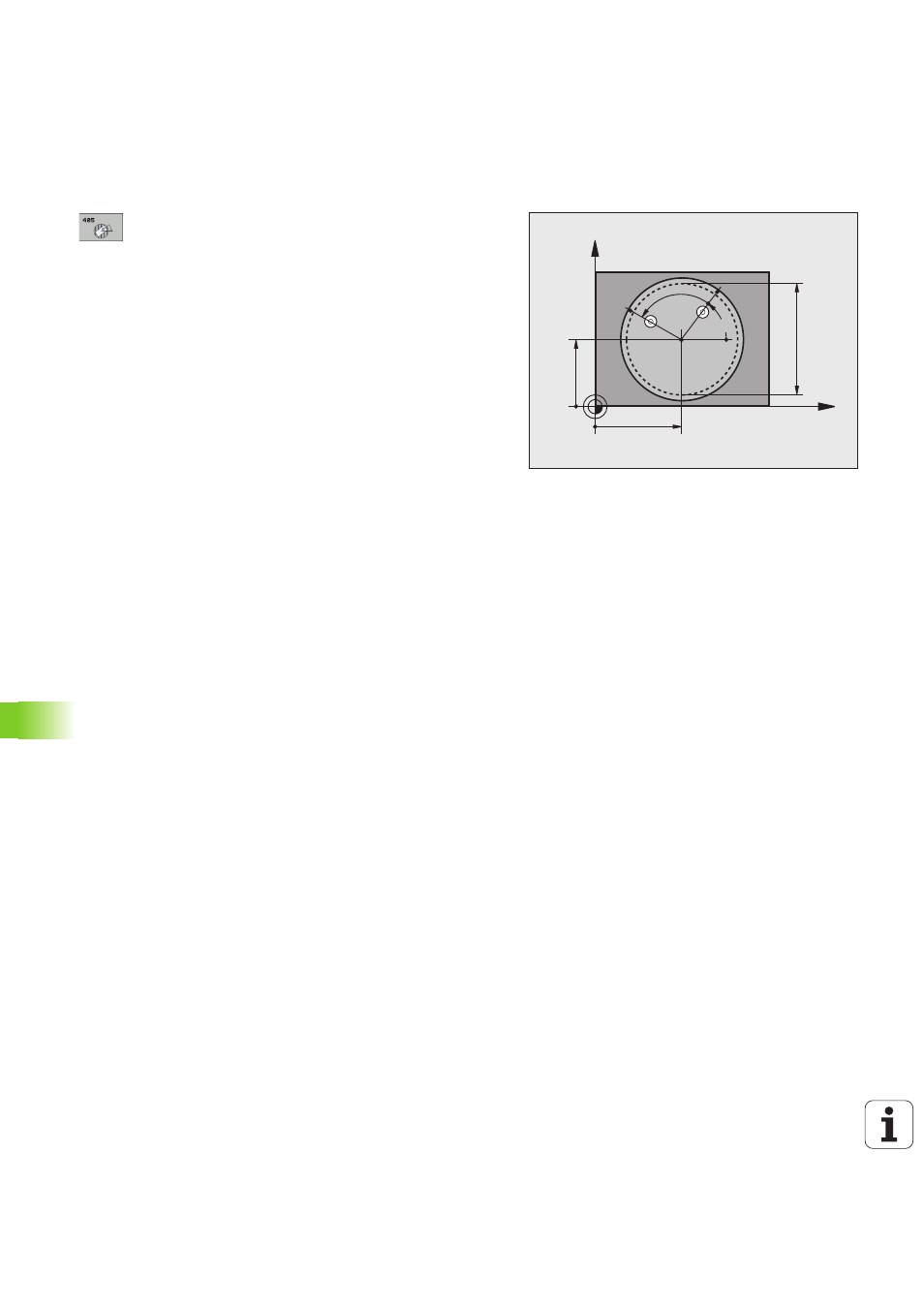

Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro del
foro nell'asse principale nel piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
del foro nell'asse secondario nel piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro
del foro sull'asse Y positivo; programmando
Q322 diverso da 0, il TNC allinea il centro del
foro sulla posizione nominale (angolo che si
ottiene dal centro del foro). Campo di
immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro approssimativo
della tasca circolare (del foro). Introdurre un valore
approssimato per difetto. Campo di immissione da 0
a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo
punto da tastare. Campo di immissione da -360,000
a 360,000
U ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un passo angolare inferiore a 90°.
Campo di immissione da -120,000 a 120,000
X
Y
Q322
Q321
Q262
Q325
Q247
