HEIDENHAIN iTNC 530 409

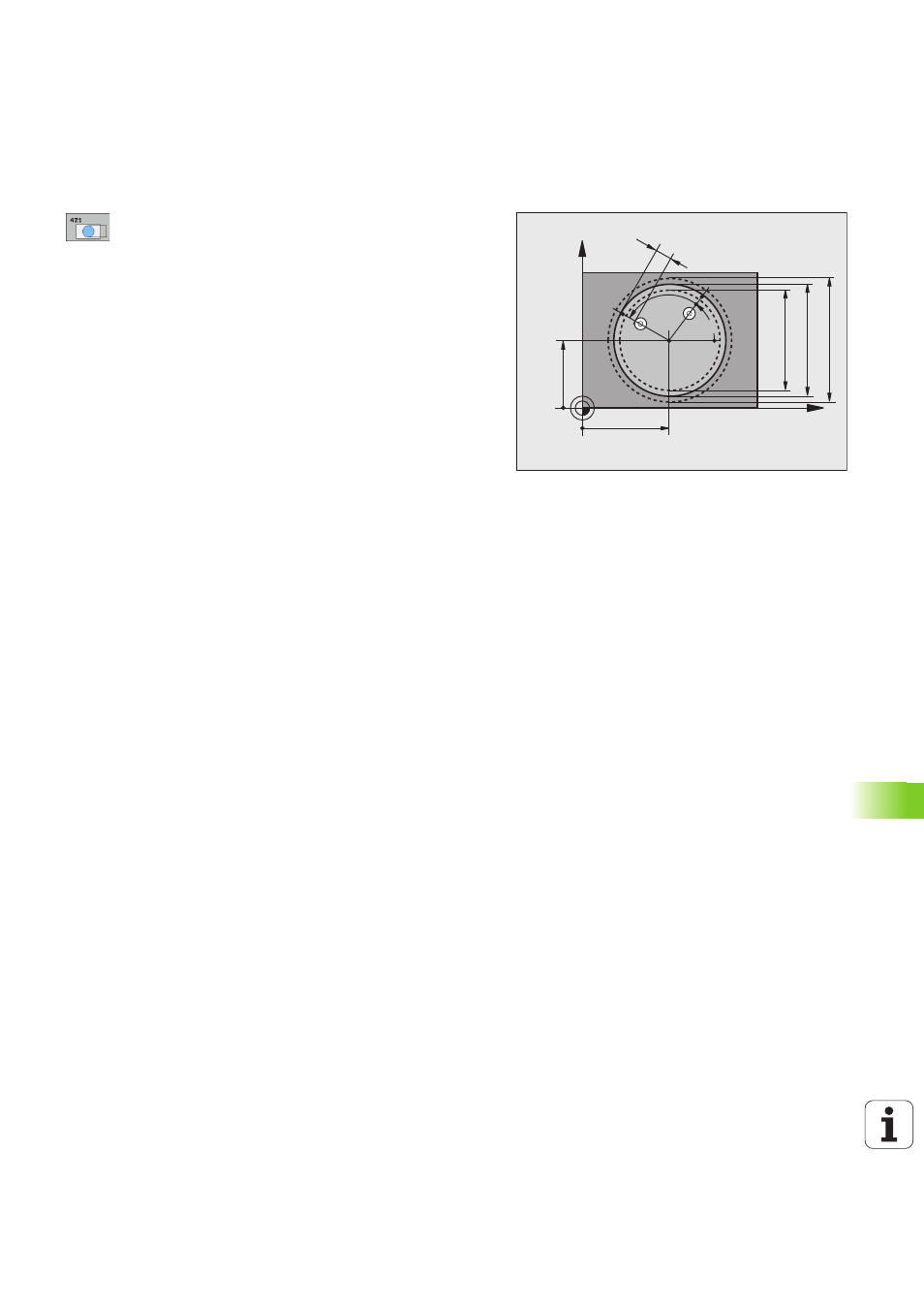

16.5 MISURAZIONE FORI (ciclo
421, DIN/ISO: G421)
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro del
foro nell'asse principale nel piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro del
foro nell'asse secondario nel piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro approssimativo
del foro. Campo di immissione da 0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da
-360,0000 a 360,0000
U PASSO ANGOLARE Q247 (in valore incrementale): angolo
tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio, programmare un
angolo incrementale inferiore a 90°. Campo di
immissione da -120,0000 a 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
MP6140
+
Q320
