HEIDENHAIN iTNC 530 365
15.7 ORIGINE ES
TERNA DI CER
C
H
IO (ciclo 413, DIN/ISO: G413)

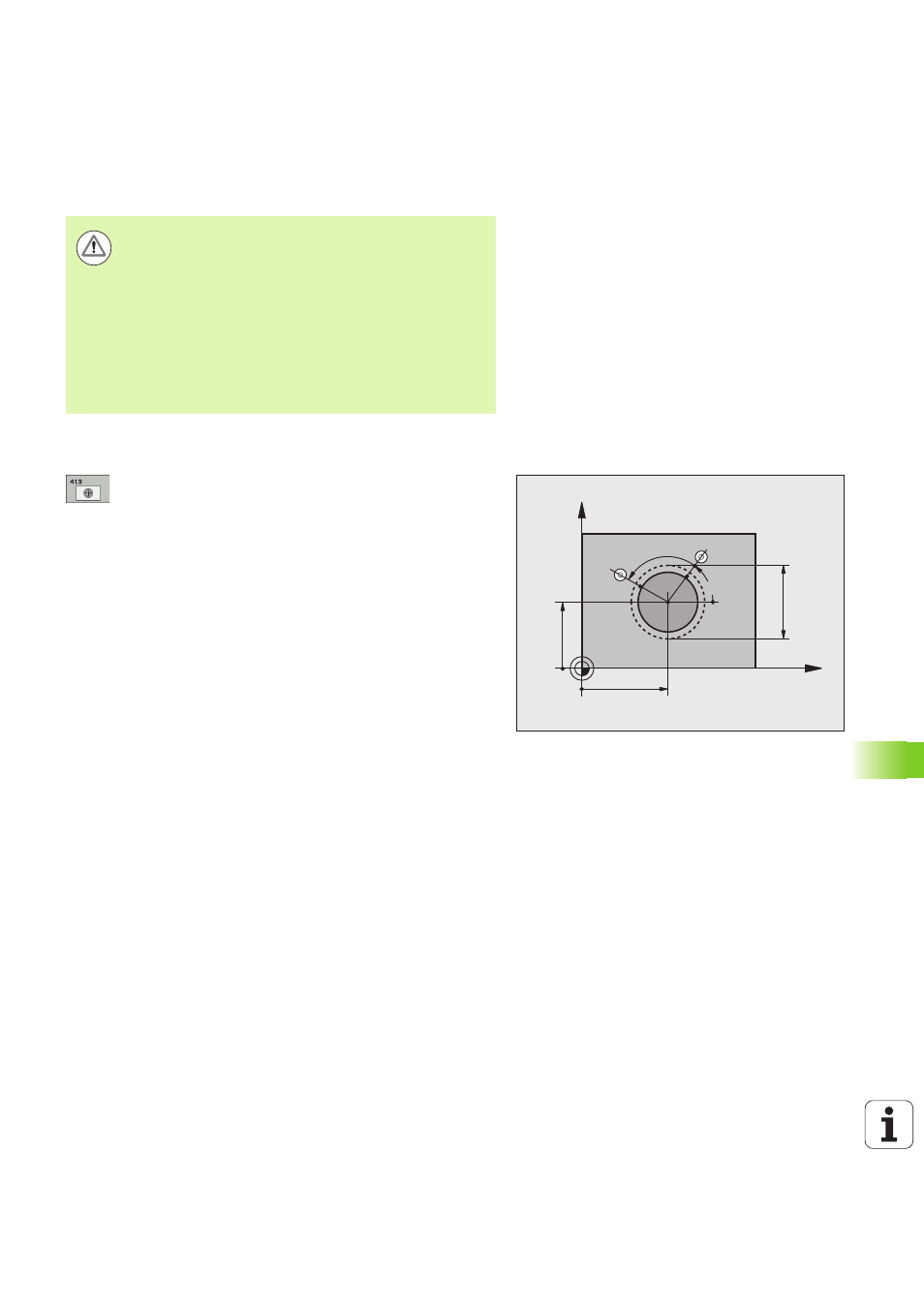

Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola nell'asse secondario nel piano di lavoro.
Programmando Q322 = 0 il TNC allinea il centro
del foro sull'asse Y positivo; programmando
Q322 diverso da 0, il TNC allinea il centro del foro
sulla posizione nominale. Campo di immissione
da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro approssimativo
dell'isola. Introdurre un valore approssimato per
eccesso. Campo di immissione da 0 a 99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da
-360,0000 a 360,0000
U ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di rotazione (- = senso orario), con il
quale il tastatore si porta sul successivo punto da
misurare. Per la misurazione di archi di cerchio,
programmare un passo angolare inferiore a 90°.
Campo di immissione da -120,0000 a 120,0000
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale dell'isola un valore approssimato per
eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Più piccolo è il passo angolare Q247 programmato, tanto
più impreciso sarà il calcolo del TNC per l'origine. Valore
minimo di immissione: 5°.
X
Y
Q322
Q321
Q262
Q325
Q247
