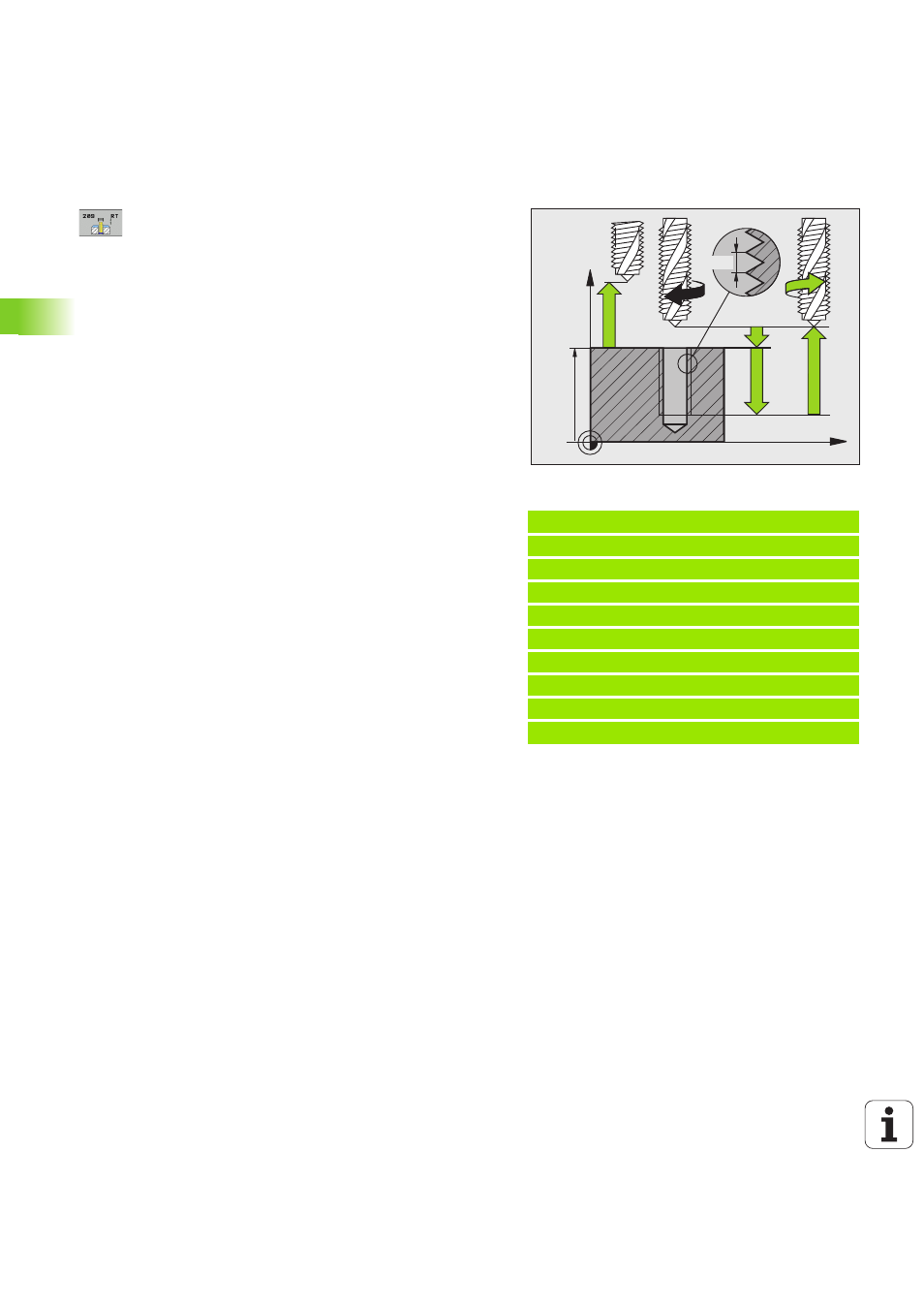

114 Cicli di lavorazione: maschiatura / fresatura filetto
4.4 MA
SCHIA
T
URA CON R
O
T
T
URA TRUCIOL
O (ciclo 209, DIN/ISO:
G209)
Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (posizione di
partenza) e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF
U PROFONDITÀ FILETTO Q201 (in valore incrementale):
distanza tra la superficie del pezzo e l'estremità della
maschiatura. Campo di immissione da -99999,9999 a
99999,9999
U PASSO FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= filettatura destrorsa
–= filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
U PROF. INCREM. ROTTURA TRUCIOLO Q257 (in valore
incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo. Campo di immissione
da 0 a 99999,9999
U RITIRO PER ROTTURA TRUCIOLO Q256: il TNC moltiplica
il passo Q239 con il valore impostato e, alla rottura del
truciolo, ritira l'utensile per il valore calcolato. Se si
introduce Q256 = 0 il TNC estrae l'utensile
completamente per scaricare il truciolo, portandolo
alla distanza di sicurezza. Campo di immissione da
0,1000 a 99999,9999
U ANGOLO ORIENTAMENTO MANDRINO Q336 (in valore
assoluto): angolo sul quale il TNC posiziona l'utensile
prima dell'operazione di maschiatura. In tal modo è
possibile all'occorrenza riprendere la maschiatura.
Campo di immissione da -360,0000 a 360,0000
U FATTORE MODIF. N. GIRI RITORNO Q403: fattore con
cui il TNC aumenta il numero di giri del mandrino – e
quindi anche l'avanzamento in ritorno – durante
l'estrazione dal foro. Campo di immissione da 0,0001
a 10, incremento massimo al numero di giri massimo
della gamma attiva
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizza il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Esempio: blocchi NC
26 CYCL DEF 209 MASCH. ROTT. TRUCIOLO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q257=5 ;PROF. ROTT. TRUCIOLO
Q256=+25 ;RITIRO ROTT. TRUCIOLO
Q336=50 ;ANGOLO PER MANDRINO
Q403=1.5 ;FATTORE NUM. GIRI
Z
X
Q203
Q204
Q200
Q201
Q239
