164 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.7 ISOLA CIR
C
OLARE (c
iclo 257
, DIN/ISO: G257)
5.7 ISOLA CIRCOLARE (ciclo 257,
DIN/ISO: G257)

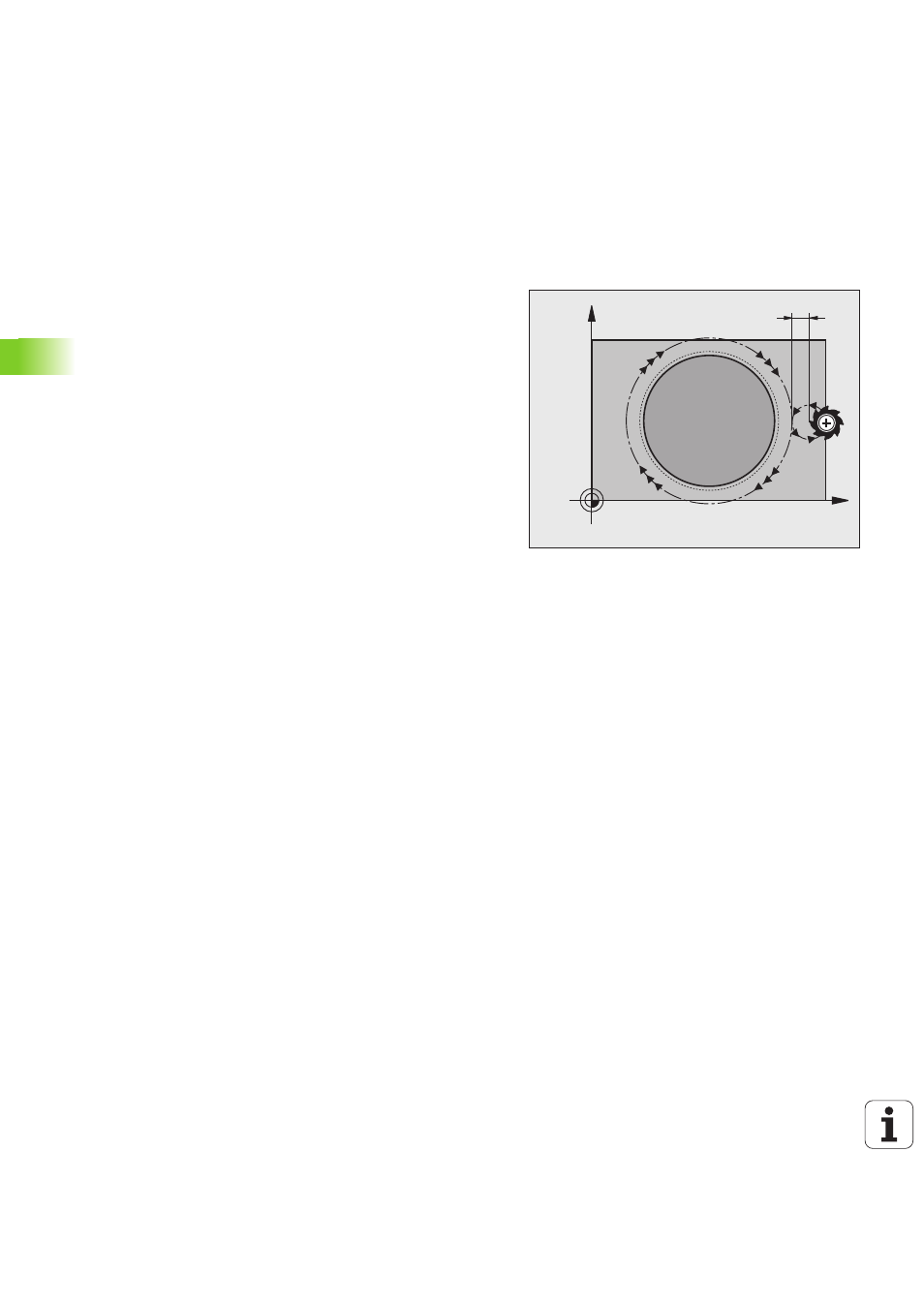

Esecuzione del ciclo
Con il ciclo 257 Isola circolare si può lavorare un'isola circolare. Se il
diametro del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere il diametro di finitura.
1 L'utensile inizia dalla posizione di partenza del ciclo (centro
dell'isola) in direzione X positiva sulla posizione di partenza della
lavorazione. La posizione di partenza si trova 2 mm a destra
accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona in modo tangenziale al
profilo dell'isola ed esegue una contornatura.
4 Se il diametro di finitura non può essere raggiunto con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura. Il
TNC tiene conto del diametro del pezzo grezzo, del diametro di
finitura e dell'accostamento laterale ammesso. Questi passi si
ripetono fino al raggiungimento del diametro di finitura definito
5 Se sono necessari ulteriori accostamenti, l'utensile si stacca
tangenzialmente dal profilo, ritornando al punto di partenza della
lavorazione dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
8 A fine ciclo, dopo l'allontanamento tangenziale il TNC posiziona
l'utensile esclusivamente nell'asse utensile all'altezza di sicurezza
definita nel ciclo. La posizione finale non coincide quindi con la
posizione di partenza
X
Y
2mm
