326 Cicli di tastatura: definizione automatica delle posizioni obliqua del pezzo
14.3 R
O
T
A
ZIONE BA
SE su due f
o
ri
(ciclo 40
1, DIN/ISO: G40
1
)
Parametri ciclo

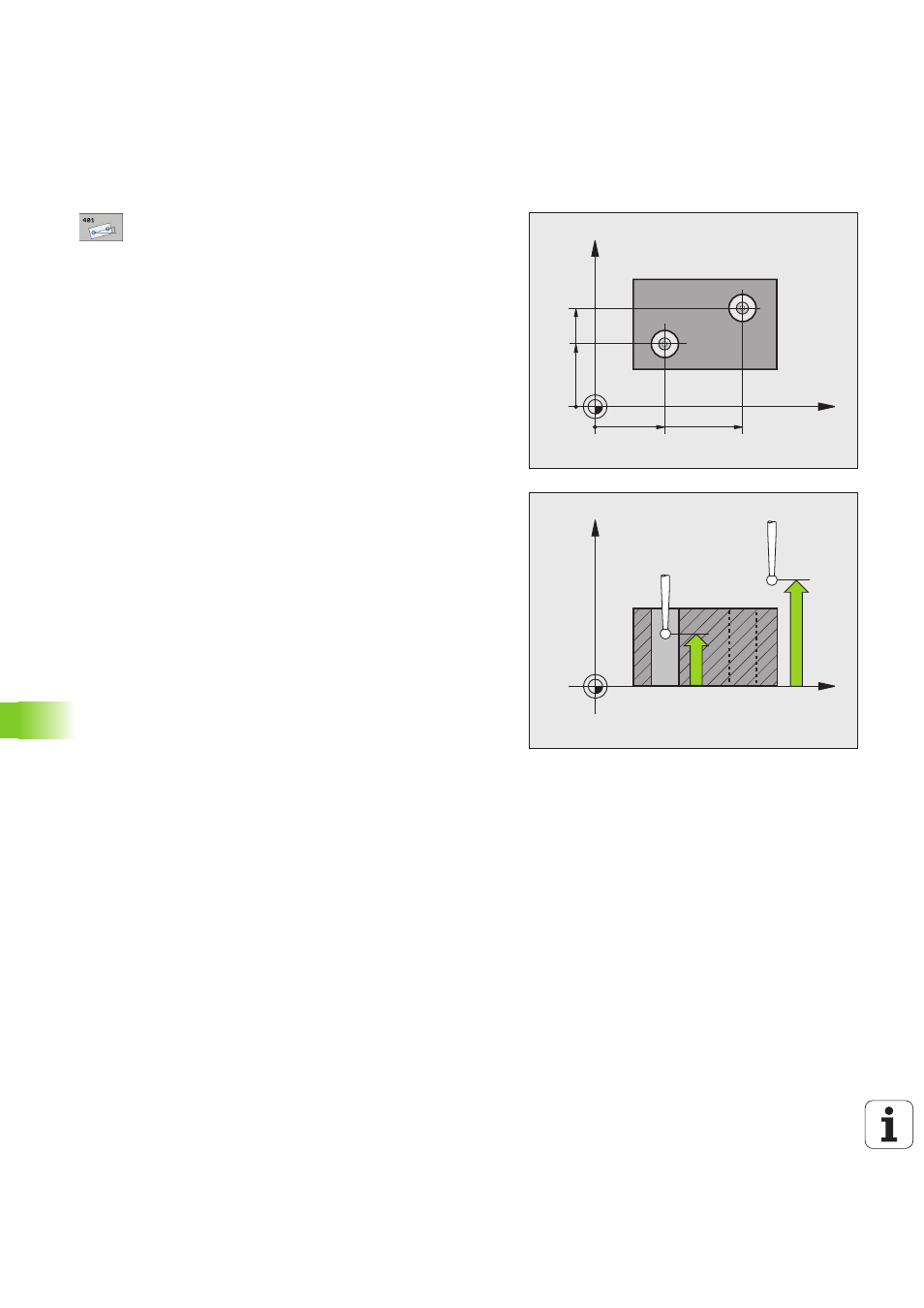

U 1º FORO: CENTRO 1º ASSE Q268 (in valore
assoluto): centro del primo foro nell'asse
principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 1° FORO: CENTRO 2º ASSE Q269 (in valore
assoluto): centro del primo foro nell'asse
secondario del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 2º FORO: CENTRO 1º ASSE Q270 (in valore
assoluto): centro del secondo foro nell'asse
principale del piano di lavoro. Campo di
immissione da -99999,9999 a 99999,9999
U 2º FORO: CENTRO 2º ASSE Q271 (in valore assoluto):
centro del secondo foro nell'asse secondario del
piano di lavoro. Campo di immissione da -99999,9999
a 99999,9999
U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
U VALORE PRESET PER ROTAZ. BASE Q307 (in valore
assoluto): se la posizione obliqua da misurare non
deve essere riferita all'asse principale, ma ad una
retta qualsiasi, introdurre l'angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l'angolo
della retta di riferimento. Campo di immissione da
-360,000 a 360,000
X
Y
Q271
Q269
Q268 Q270
X
Z
Q261
Q260
