396 Cicli di tastatura: controllo automatico dei pezzi
16.1 Pr
incipi f
ondamentali
16.1 Principi fondamentali
Panoramica

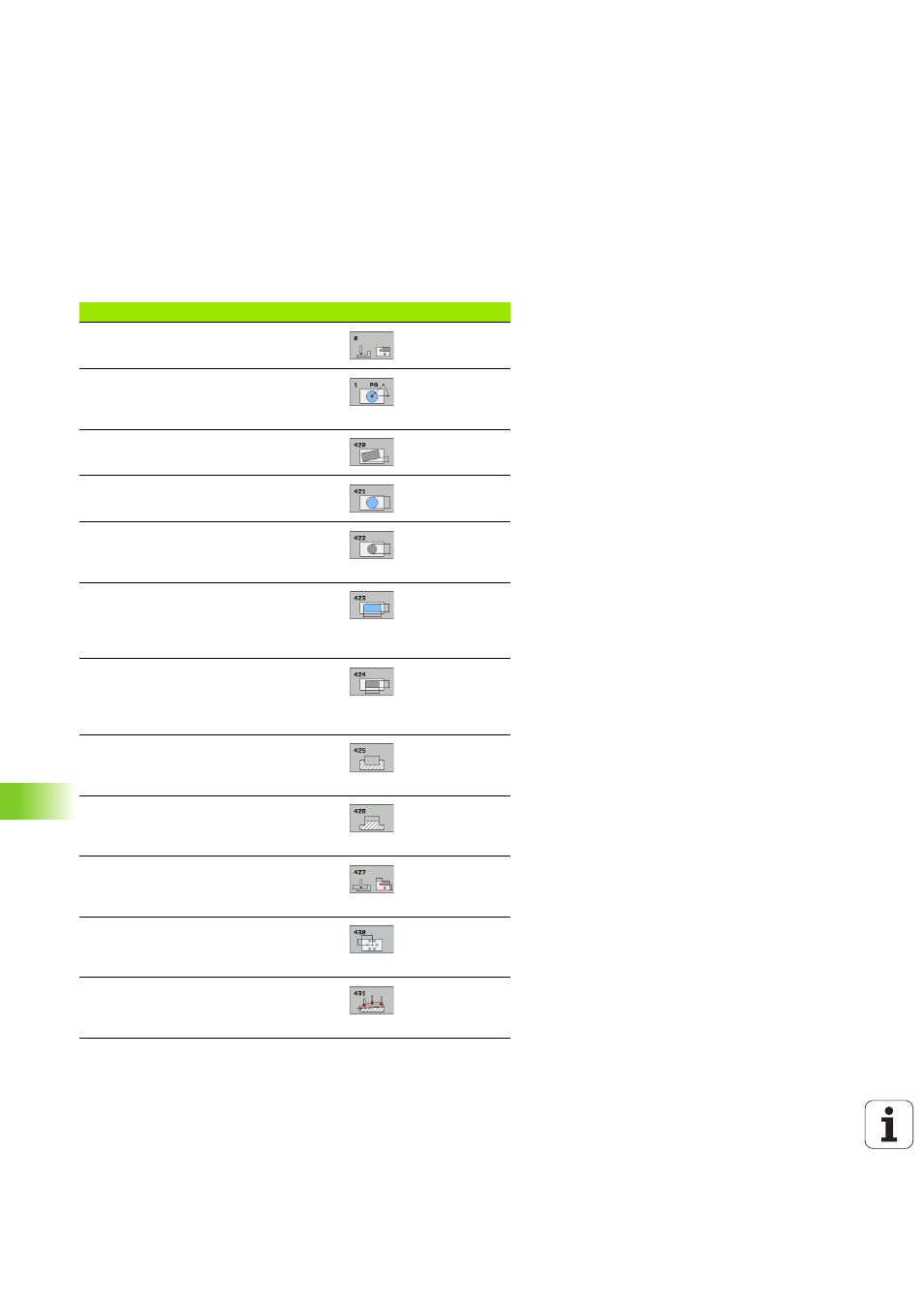

Il TNC mette a disposizione 12 cicli per la misurazione automatica dei
pezzi:
Ciclo Softkey Pagina
0 PIANO DI RIF. Misurazione di una
coordinata in un asse qualsiasi Pag. 402
1 PIANO DI RIF. IN COORD. POLARI
Misurazione di un punto, direzione di
tastatura tramite angolo Pag. 403
420 MISURAZIONE ANGOLO
Misurazione angoli nel piano di lavoro Pag. 405
421 MISURAZIONE FORI Misurazione
posizione e diametro di fori Pag. 408
422 MISURAZIONE CERCHIO
ESTERNO Misurazione posizione e
diametro di un'isola circolare Pag. 412
423 MISURAZIONE RETTANGOLO
INTERNO Misurazione posizione,
lunghezza e larghezza di tasche
rettangolari Pag. 416
424 MISURAZIONE RETTANGOLO
ESTERNO Misurazione posizione,
lunghezza e larghezza di isole
rettangolari Pag. 420
425 MISURAZIONE LARGHEZZA
INTERNA (2º livello softkey) Misurazione
larghezza interna di una scanalatura Pag. 424
426 MISURAZIONE ISOLA ESTERNA
(2º livello softkey) Misurazione esterna di
un'isola Pag. 427
427 MISURAZIONE COORDINATA (2º
livello softkey) Misurazione coordinata
qualsiasi in un asse qualsiasi Pag. 430
430 MISURAZIONE CERCHIO DI FORI
(2º livello softkey) Misurazione posizione
e diametro di cerchi di fori Pag. 433
431 MISURAZIONE PIANO (2º livello
softkey) Misurazione angolo asse A e B
di un piano Pag. 437
