ORIGINE SU CENTRO DI 4 FORI
(Ciclo di tastatura 418, DIN/ISO: G418)

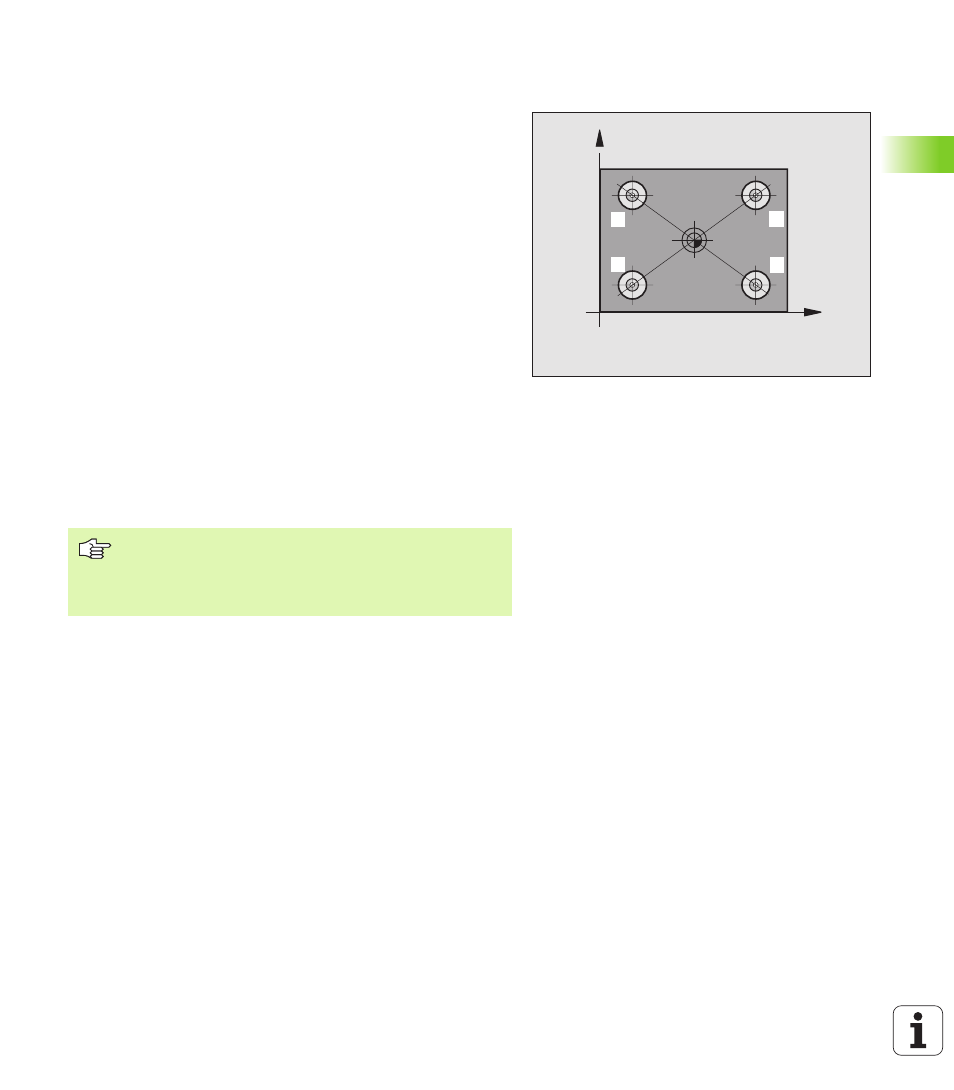

Il Ciclo di tastatura 418 calcola il punto di intersezione delle diagonali
di collegamento di due centri di fori alla volta e imposta questo punto
di intersezione quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura", pag. 22) sul centro del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Successivamente il TNC porta il tastatore all'altezza di misura
programmata e rileva mediante quattro tastature il centro del
secondo foro
5 Il TNC ripete i passi 3 e 4 per i fori 3 e 4
6 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305 (vedere "Memorizzazione dell'origine calcolata", pag.
63) Il TNC calcola l'origine come punto di intersezione delle
diagonali tra i centri dei fori
1 / 3 e 2 / 4 .
7 Se si desidera, il TNC rileva in una tastatura separata anche
l’origine nell’asse del tastatore
X
Y
4 3
2 1
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
