122 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zione aut
o
matica dei pezzi
8 1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro
8 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ASSE DI MISURA (da 1 a 3: 1=Asse principale)
Q272: asse in cui deve essere effettuata la
misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
3: asse del tastatore = asse di misura
8 DIREZIONE DI SPOSTAMENTO 1 Q267: direzione nella
quale il tastatore deve avvicinarsi al pezzo:
-1:Direzione di spostamento negativa
+1:Direzione di spostamento positiva
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 PROTOCOLLO DI MISURA Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Non generare un protocollo di misura
1: Generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR427.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con avvio NC
8 LIMITE MASSIMO Q288: max. valore di misura
ammesso
8 LIMITE MINIMO Q289: min. valore di misura ammesso
8 STOP PGM PER ERRORE TOLLERANZA Q309: definisce se,
in caso di superamento della tolleranza, il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: Senza interruzione del programma, senza
emissione di un messaggio d'errore
1: Con interruzione del programma, con emissione di
un messaggio d'errore
8 NUMERO UTENSILE PER VERIFICA Q330: definisce se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile", pag. 100):
0: Controllo non attivo
>0: Numero utensile nella tabella utensili TOOL.T
Esempio: Blocchi NC

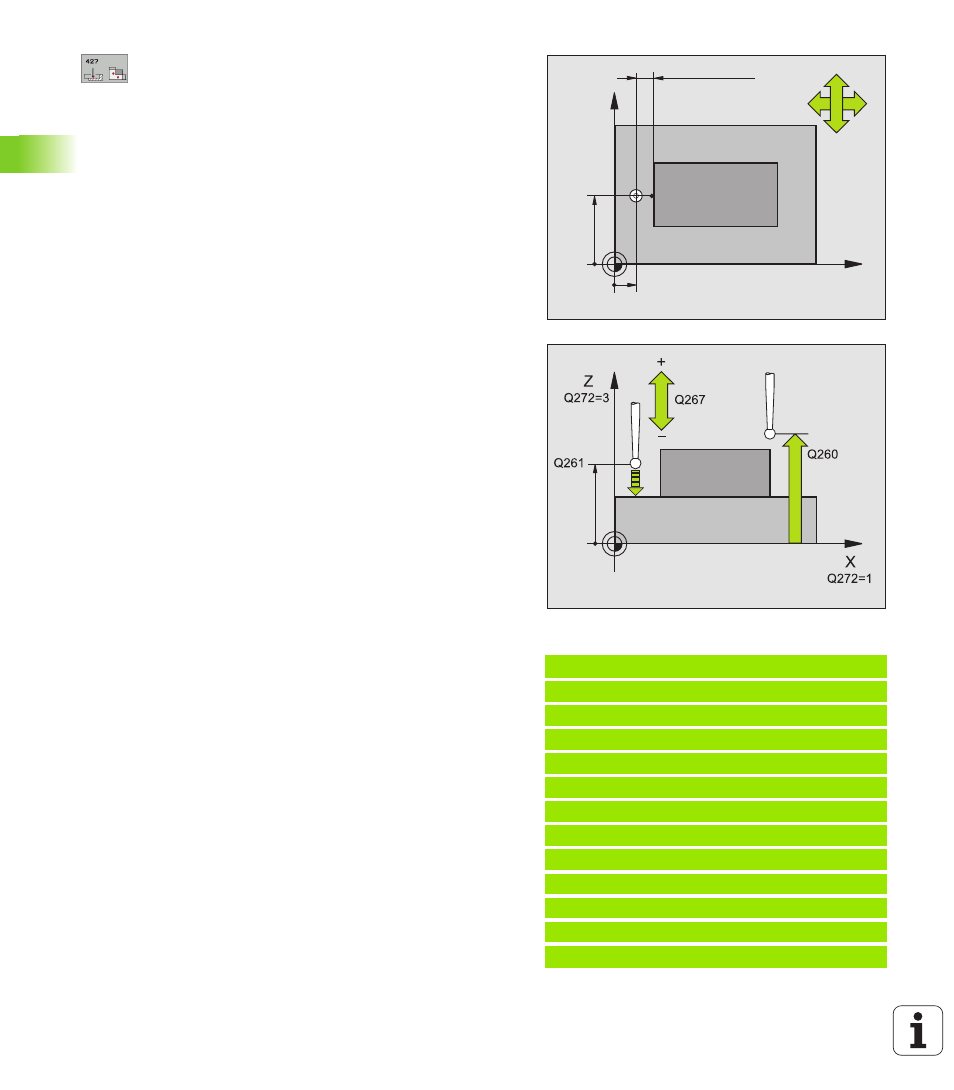

5 TCH PROBE 427 MIS. COORDINATA
Q263=+35 ;1° PUNTO 1° ASSE
Q264=+45 ;1° PUNTO 2° ASSE
Q261=+5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q272=3 ;ASSE DI MISURA
Q267=-1 ;DIREZIONE DI SPOSTAMENTO
Q260=+20 ;ALTEZZA DI SICUREZZA
Q281=1 ;PROTOCOLLO DI MISURA
Q288=5,1 ;LIMITE MASSIMO
Q289=4,95 ;LIMITE MINIMO
Q309=0 ;STOP PGM PER ERRORE
Q330=0 ;NUMERO UTENSILE
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
