3.2 Impostazione aut
o
matica delle or
igini

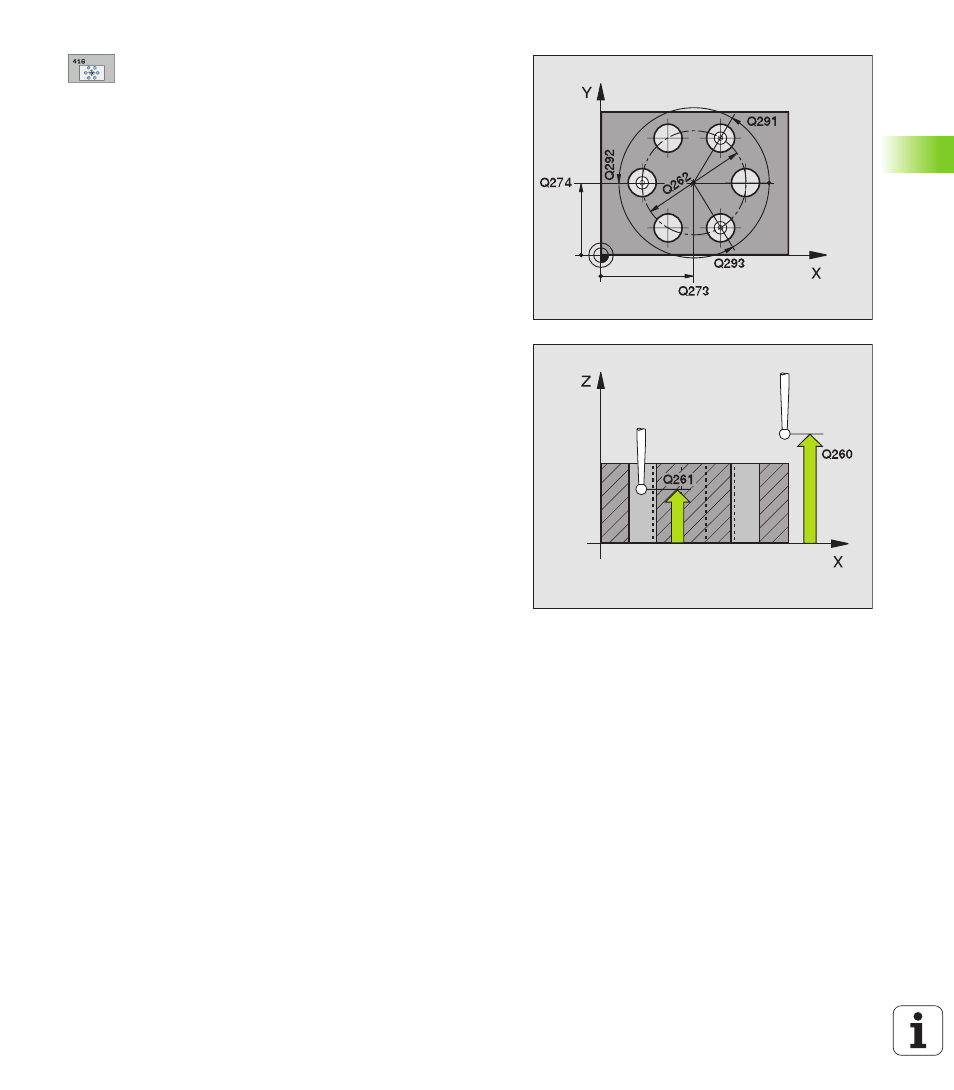

8 CENTRO 1º ASSE Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse principale
del piano di lavoro
8 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse secondario
del piano di lavoro
8 DIAMETRO NOMINALE Q262: inserire il diametro
approssimativo del cerchio di fori. Più piccolo è il
diametro del foro, tanto più precisa deve essere la
programmazione del diametro nominale
8 ANGOLO 1ª FORATURA Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro
8 ANGOLO 2ª FORATURA Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro
8 ANGOLO 3ª FORATURA Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 NR. ORIGINE NELLA TABELLA Q305: indicare il numero
della tabella origini/tabella Preset nel quale il TNC
deve memorizzare le coordinate del centro del
cerchio di fori. Programmando Q305=0, il TNC
imposta la visualizzazione automaticamente in modo
tale che la nuova origine si trovi al centro del cerchio
di fori
8 NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale, sulla quale il
TNC deve impostare il centro del cerchio di fori
rilevato.
Impostazione di base = 0
8 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario, sulla quale
il TNC deve impostare il centro del cerchio di fori
rilevato.
Impostazione di base = 0
