HEIDENHAIN iTNC 530 35
2.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D
Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.

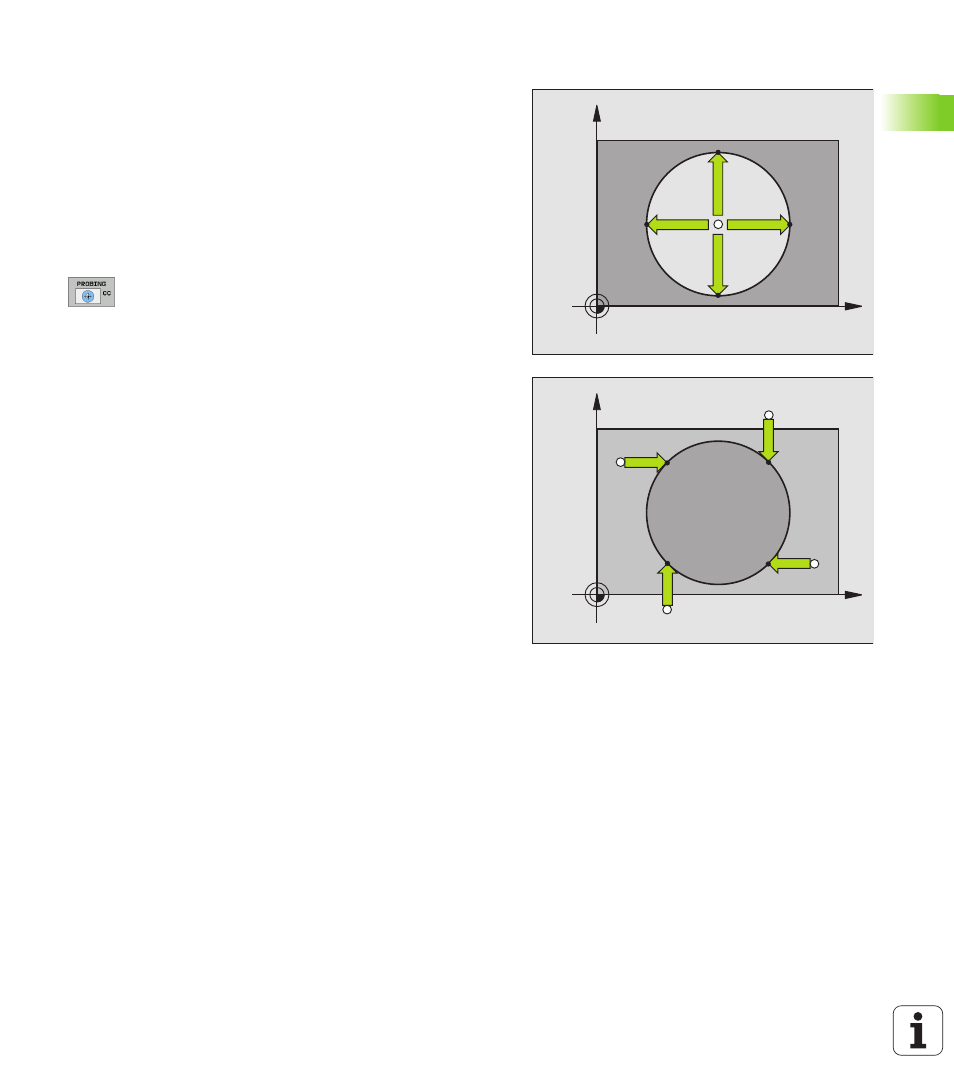

Cerchio interno:
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
8 Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
8 Selezione della funzione di tastatura: premere il
softkey TASTARE CC
8 Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
8 Se si desidera lavorare con misurazione dell’offset
centrale (possibile solo su macchine con
orientamento del mandrino, in funzione
dell’impostazione del MP6160) premere il softkey
180° e tastare nuovamente 4 punti sulla parete
circolare interna
8 Senza misurazione dell'offset centrale: premere il
tasto END
8 ORIGINE : introdurre le due coordinate del centro del
cerchio nella finestra del menu e confermarle con il
softkey IMPOSTAZIONE ORIGINE, oppure registrare
i valori in una tabella (vedere "Inserimento dei valori di
misura dai Cicli di Tastatura in una Tabella origini", pag.
26, o vedere "Inserimento dei valori di misura dai Cicli
di Tastatura in una Tabella Preset", pag. 27)
8 Conclusione della funzione di tastatura: premere il
tasto END
Cerchio esterno:
8 Posizionare la sfera di tastatura all’esterno del cerchio, vicino al
primo punto da tastare
8 Selezione della direzione di tastatura: selezionare mediante il relativo
softkey
8 Tastatura: premere il tasto esterno di START
8 Ripetere la tastatura per i restanti 3 punti. V. fig. in basso a destra
8 ORIGINE : introdurre le coordinate dell’origine e confermarle con il
softkey IMPOSTAZIONE ORIGINE, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai Cicli di Tastatura
in una Tabella origini", pag. 26, o vedere "Inserimento dei valori di
misura dai Cicli di Tastatura in una Tabella Preset", pag. 27)
8 Conclusione della funzione di tastatura: premere il tasto END
A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
