3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz
o Caratteristiche comuni dei cicli di tastatura per il
rilevamento di posizioni oblique del pezzo

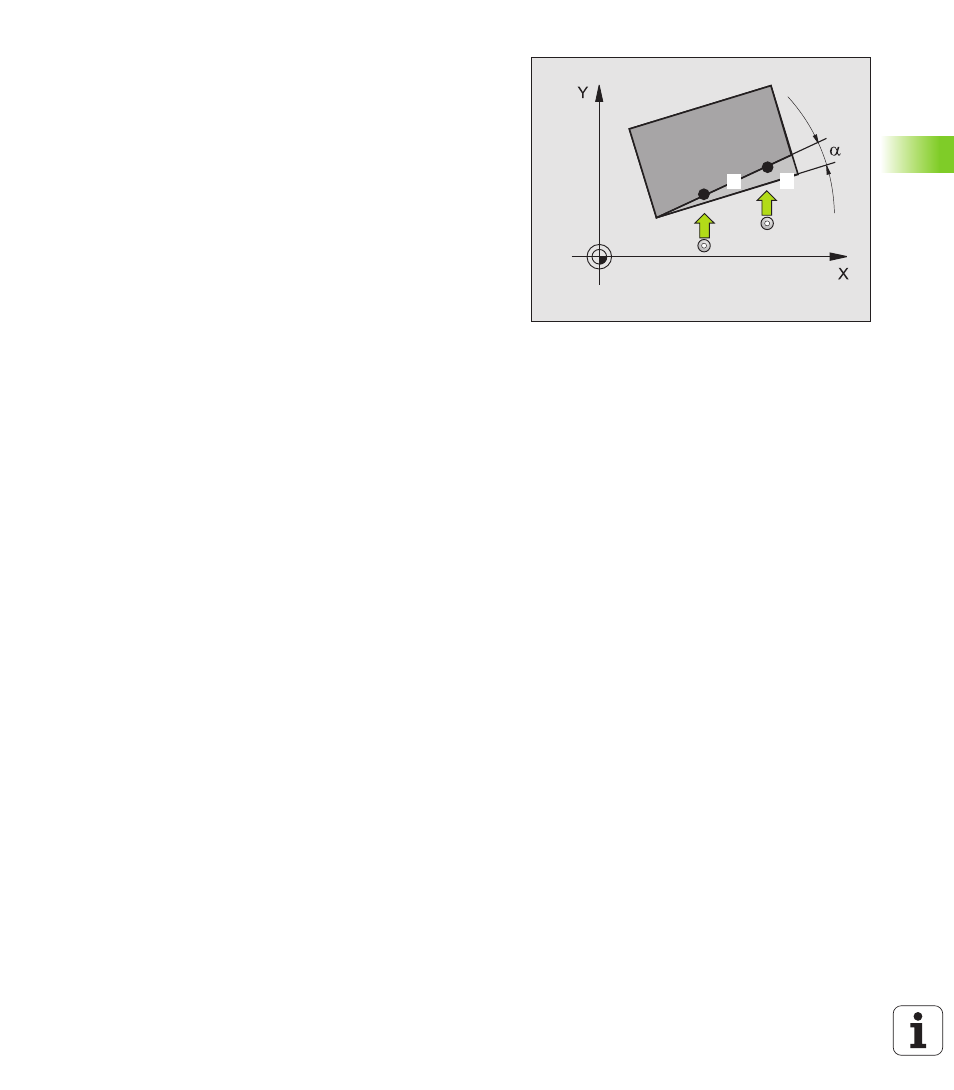

Nei cicli 400, 401 e 402 è possibile definire tramite il parametro Q307
PREDISPOSIZIONE ROTAZIONE BASE
se il risultato di misura deve essere
corretto di un angolo
α noto (v. figura a destra. In questo modo è
possibile misurare la rotazione base su una qualsiasi retta 1 del pezzo
e stabilire il riferimento rispetto alla direzione di 0° 2 . 1 2
