60 3 Cicli di tastatura per il controllo automatico dei pezzi
3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz
o

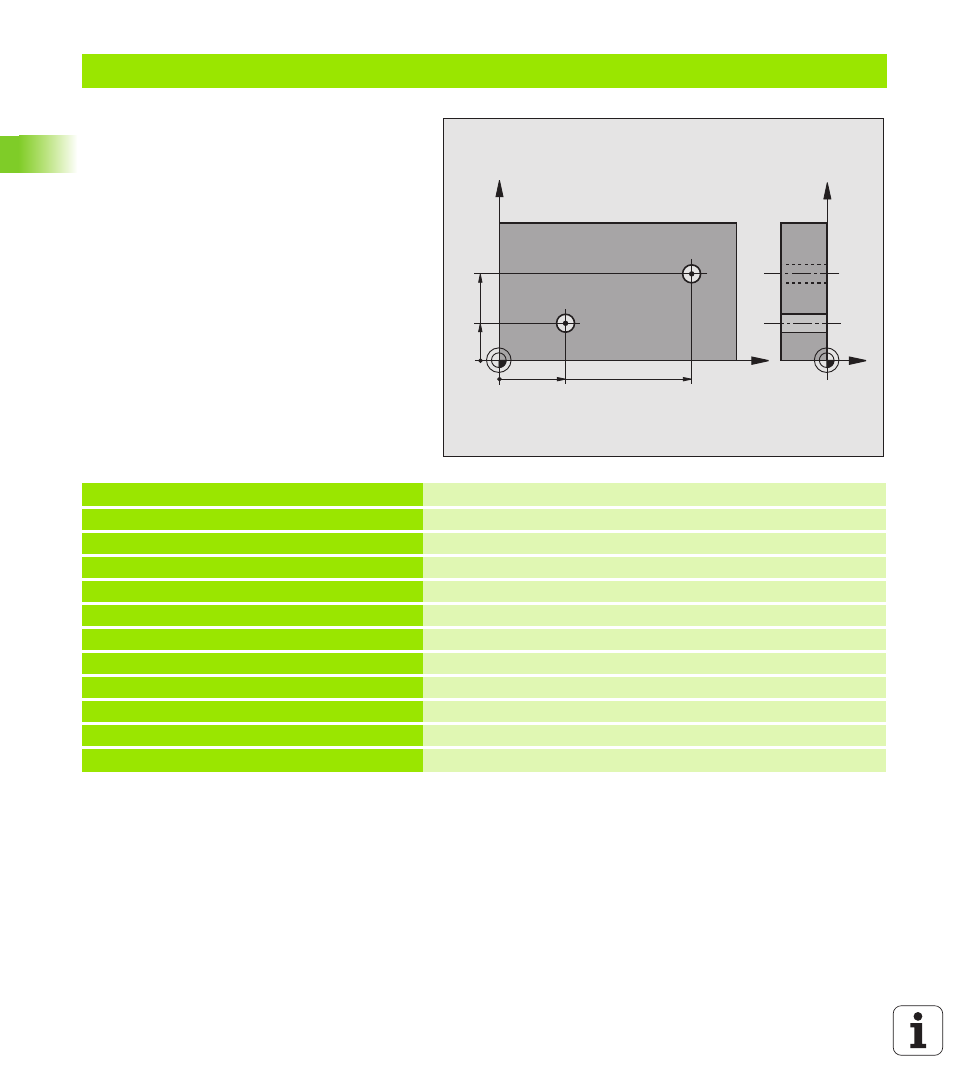

Esempio: Determinazione della rotazione base mediante due fori
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 FORI
Q268=+25 ;1° CENTRO 1° ASSE Centro del 1º foro: coordinata X
Q269=+15 ;1° CENTRO 2° ASSE Centro del 1º foro: coordinata Y
Q270=+80 ;2° CENTRO 1° ASSE Centro del 2º foro: coordinata X
Q271=+35 ;2° CENTRO 2° ASSE Centro del 2º foro: coordinata Y
Q261=-5 ;ALTEZZA DI MISURA Coordinata dell'asse del tastatore su cui si esegue la misurazione
Q260=+20 ;ALTEZZA DI SICUREZZA Altezza a cui il tastatore può spostarsi senza rischio di collisioni
Q307=+0 ;PREDISPOS. ROTAZ. Angolo della retta di riferimento
3 CALL PGM 35K47 Chiamata del programma di lavorazione
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
