118 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zione aut
o
matica dei pezzi
8 PUNTO DI PARTENZA 1º ASSE Q328 (in valore assoluto):
punto di partenza della tastatura nell'asse principale
del piano di lavoro
8 PUNTO DI PARTENZA 2º ASSE Q329 (in valore assoluto):
punto di partenza della tastatura nell'asse secondario
del piano di lavoro
8 SPOST. PER 2ª MISURA Q310 (in valore incrementale):
valore di spostamento del tastatore prima della
seconda misurazione. Impostando 0, il TNC non
sposta il tastatore
8 ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
8 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
8 LUNGHEZZA NOMINALE Q311: valore nominale della
lunghezza da misurare
8 LIMITE MASSIMO Q288: lunghezza massima ammessa
8 LIMITE MINIMO Q289: lunghezza minima ammessa
8 PROTOCOLLO DI MISURA Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Non generare un protocollo di misura
1: Generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR425.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con avvio NC
8 STOP PGM PER ERRORE TOLLERANZA Q309: definisce se,
in caso di superamento della tolleranza, il TNC deve
interrompere il programma ed emettere un
messaggio d'errore:
0: Senza interruzione del programma, senza
emissione di un messaggio d'errore
1: Con interruzione del programma, con emissione di
un messaggio d'errore
8 NUMERO UTENSILE PER VERIFICA Q330: definisce se il
TNC deve provvedere al controllo della rottura
utensile (vedere "Controllo utensile", pag. 100):
0: Controllo non attivo
>0: Numero utensile nella tabella utensili TOOL.T
Esempio: Blocchi NC

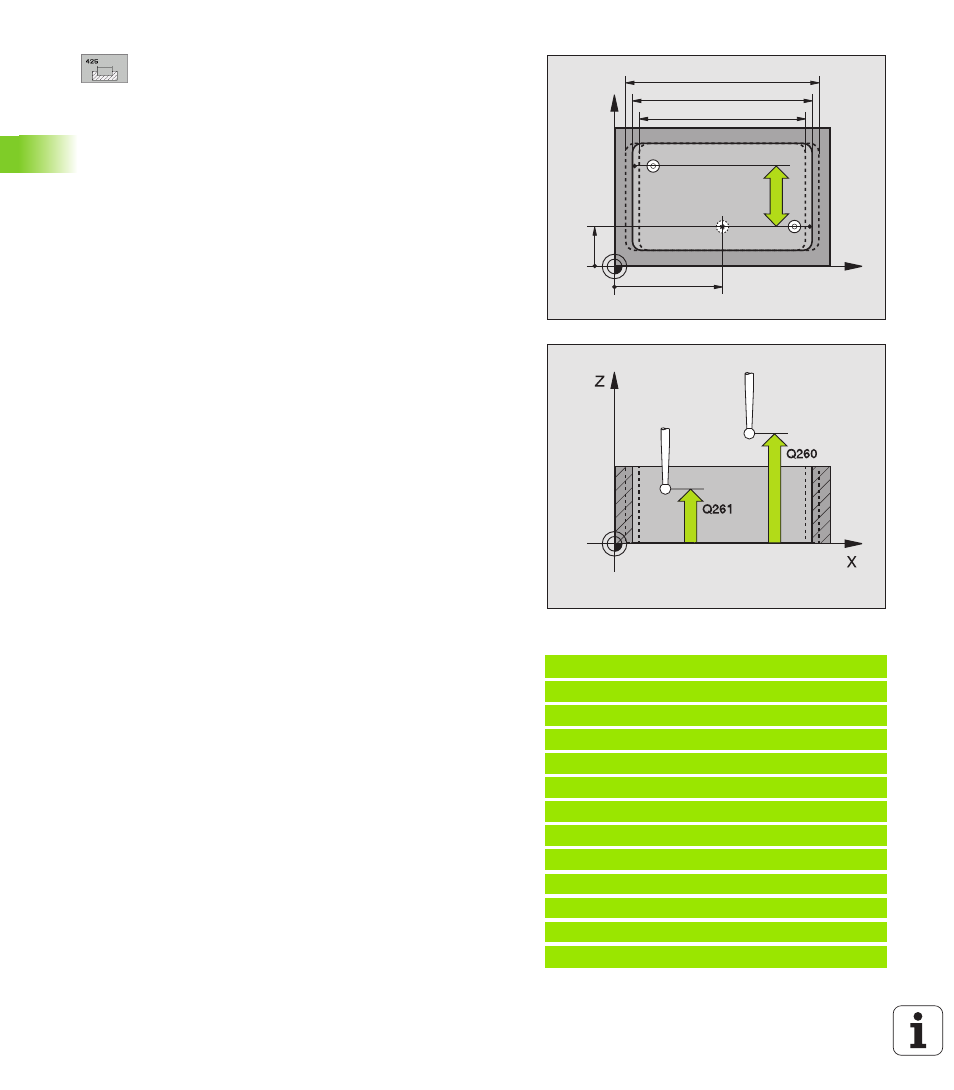

5 TCH PROBE 425 MISURA LARGHEZZA INTERNA
Q328=+75 ;PUNTO PART. 1° ASSE
Q329=-12,5 ;PUNTO PART. 2° ASSE
Q310=+0 ;OFFSET 2° MISURA
Q272=1 ;ASSE DI MISURA
Q261=-5 ;ALTEZZA DI MISURA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q311=25 ;LUNGHEZZA NOMINALE
Q288=25,05 ;LIMITE MASSIMO
Q289=25 ;LIMITE MINIMO
Q281=1 ;PROTOCOLLO DI MISURA
Q309=0 ;STOP PGM PER ERRORE
Q330=0 ;NUMERO UTENSILE
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
