HEIDENHAIN iTNC 530 17
1
.1 Inf
o
rm
azioni g
ener
ali sui Cicli di T
a
stat
ur
a
Cicli di tastatura nei modi operativi MANUALE e
VOLANTINO ELETTRONICO
Il TNC mette a disposizione nei modi operativi MANUALE e
VOLANTINO ELETTRONICO dei cicli di tastatura che consentono:
„ la calibrazione del sistema di tastatura
„ la compensazione di posizioni oblique del pezzo
„ Determinazione dell’origine
Gestione automatica dei Cicli di Tastatura
Oltre ai cicli di tastatura gestiti nei modi operativi MANUALE e
VOLANTINO ELETTRONICO, il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:
„ Calibrazione del sistema di tastatura digitale (Capitolo 3)
„ Compensazione di posizioni oblique del pezzo (Capitolo 3)
„ Impostazione delle origini (Capitolo 3)
„ Controllo automatico del pezzo (Capitolo 3)
„ Misurazione automatica dell'utensile (Capitolo 4)
L'impiego del sistema di tastatura viene programmato nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA con il tasto
TOUCH PROBE. Utilizzare per i Cicli di Tastatura con numeri superiori
a 400, così come per i più recenti cicli di lavorazione, i parametri Q quali
parametri di trasferimento. I parametri, che vengono utilizzati dal TNC
in diversi cicli con la stessa funzione, hanno sempre lo stesso numero:
Q260 è sempre la DISTANZA DI SICUREZZA, Q261 la PROFONDITÀ
DI ACCOSTAMENTO ecc.

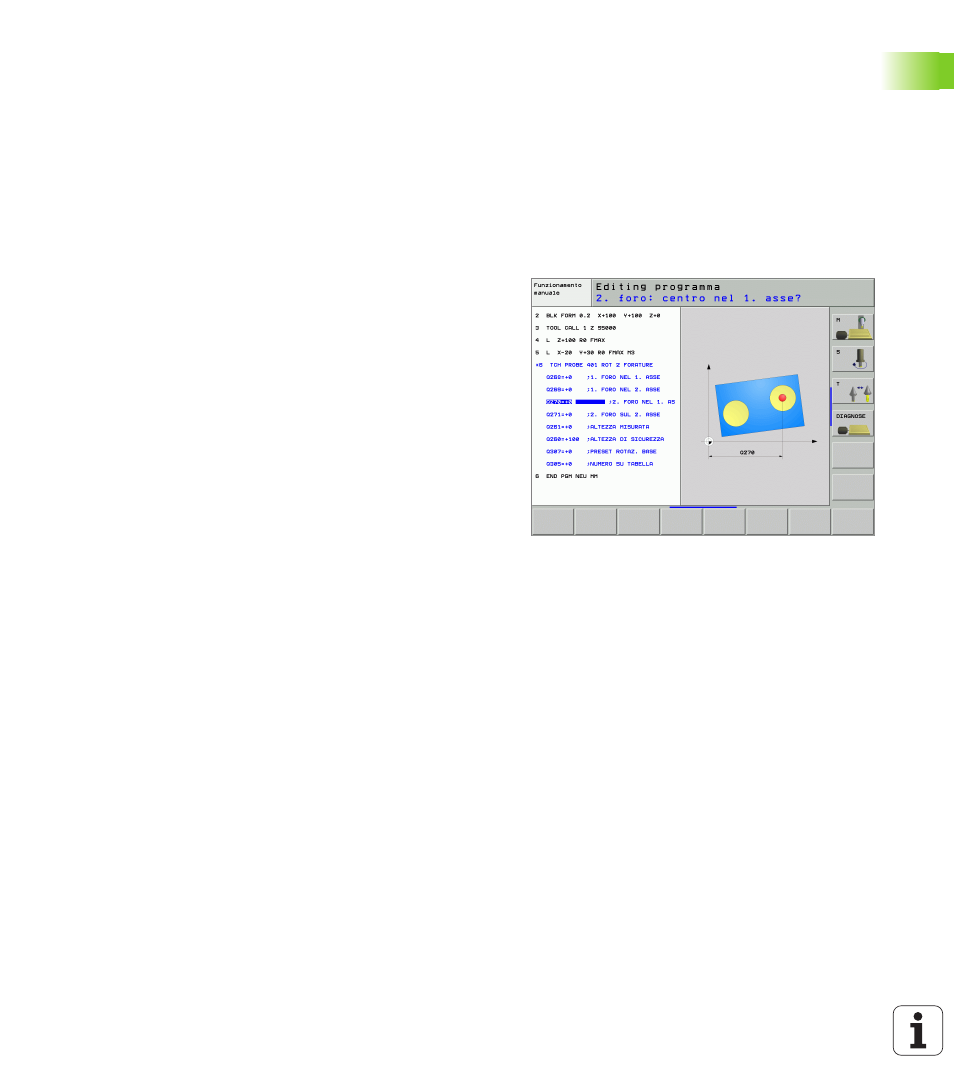

Per agevolare la programmazione, il TNC visualizza un'immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre è visualizzato con un'immagine univoca
(vedere fig. a destra).
