HEIDENHAIN iTNC 530 51
3.1 Rilev
a
ment
o aut
o
matico di
posizioni oblique del pezz

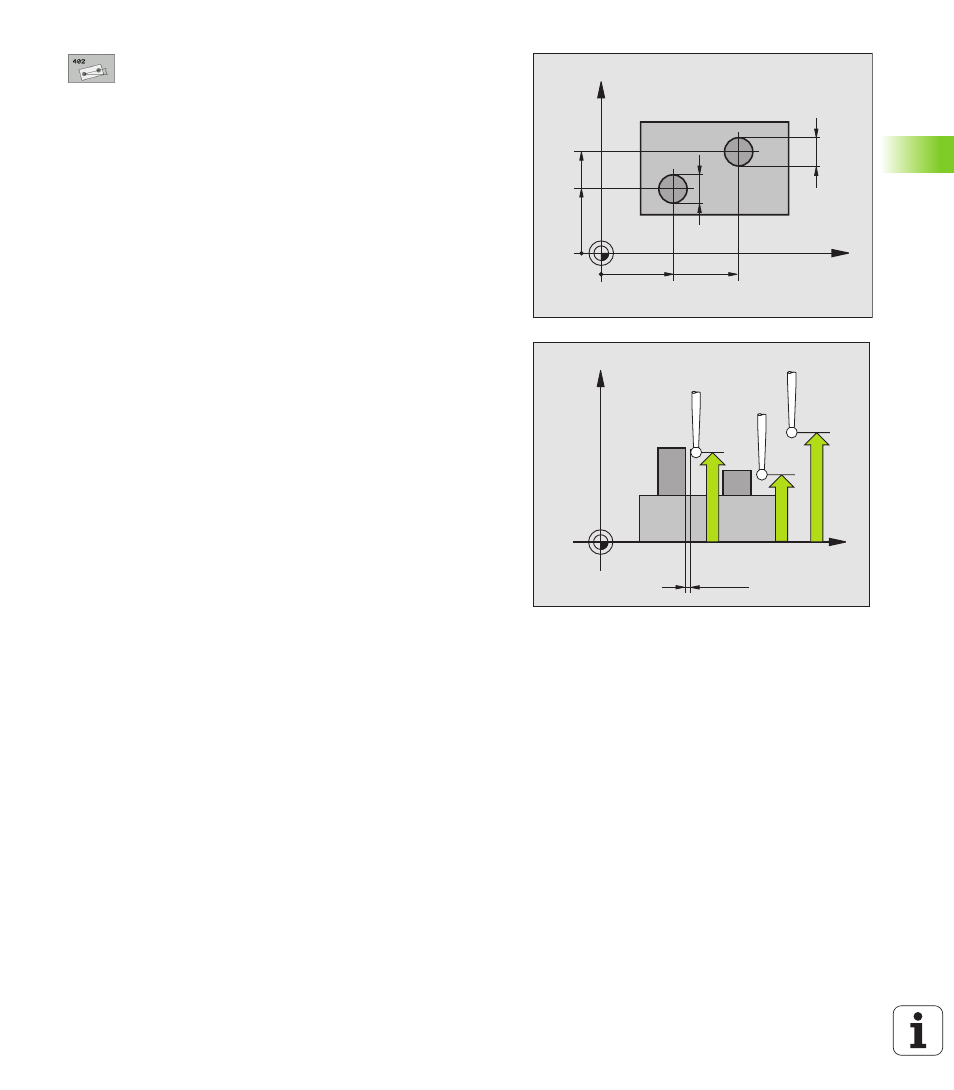

o 8 1ª ISOLA: CENTRO 1° ASSE (in valore assoluto): centro
della prima isola nell'asse principale del piano di
lavoro
8 1ª ISOLA: CENTRO 2º ASSE Q269 (in valore assoluto):
centro della prima isola nell'asse secondario del piano
di lavoro
8 DIAMETRO 1ª ISOLA Q313: diametro approssimativo
della 1ª isola. Introdurre un valore approssimato per
eccesso
8 ALT. MIS. SU ISOLA 1 NELL'ASSE TS Q261 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione della 1ª isola
8 2ª ISOLA: CENTRO 1º ASSE Q270 (in valore assoluto):
centro della seconda isola nell'asse principale del
piano di lavoro
8 2ª ISOLA: CENTRO 2º ASSE Q271 (in valore assoluto):
centro della seconda isola nell'asse secondario del
piano di lavoro
8 DIAMETRO 2ª ISOLA Q314: diametro approssimativo
della 2ª isola. Introdurre un valore approssimato per
eccesso
8 ALT. MIS. SU ISOLA 2 NELL'ASSE TS Q315 (in valore
assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
si esegue la misurazione della 2ª isola
8 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
8 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
