2 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
2.5 Misur
a
zione di pezzi con sist
emi di tastat
ur
a 3D
Determinazione dell'angolo tra l'asse di
riferimento dell'angolo e un bordo del pezzo
8
Selezione della funzione di tastatura: premere il
softkey PROBING ROT
8
ANGOLO DI ROTAZIONE: annotare l'ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento
8
Effettuare la rotazione base rispetto al lato da
confrontare (vedere "Compensazione posizione
obliqua del pezzo", pag. 31)
8
Con il softkey PROBING ROT richiamare la
visualizzazione dell'angolo tra l'asse di riferimento
dell'angolo e il bordo del pezzo quale ANGOLO DI
ROTAZIONE
8
Disattivare la rotazione base o ripristinare la rotazione
base originale
8
impostare l'ANGOLO DI ROTAZIONE sul valore
annotato

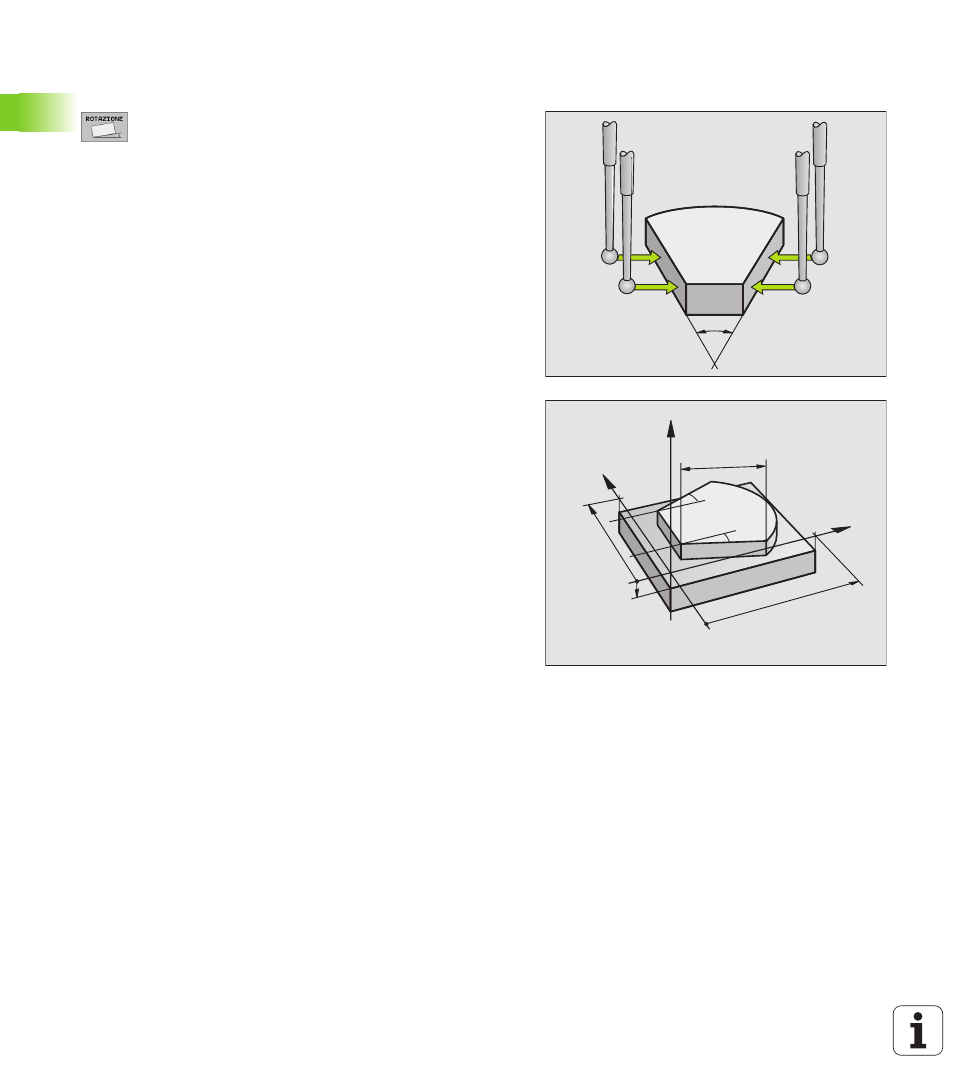

Determinazione dell'angolo tra due bordi del pezzo
8
Selezione della funzione di tastatura: premere il softkey PROBING
ROT
8
ANGOLO DI ROTAZIONE: annotare l'angolo di rotazione
visualizzato, se la rotazione base effettuata deve essere ripristinata
in seguito
8
Effettuare la rotazione base rispetto al primo lato (vedere
"Compensazione posizione obliqua del pezzo", pag. 31)
8
Tastare anche il secondo lato come per una rotazione base, senza
impostare l'ANGOLO DI ROTAZIONE su 0!
8
Con il softkey PROBING ROT chiamare la visualizzazione dell'angolo
PA tra i bordi del pezzo quale ANGOLO DI ROTAZIONE
8
Per disattivare la rotazione base o ripristinare la rotazione base
originale: impostare l'ANGOLO DI ROTAZIONE sul valore annotato
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
