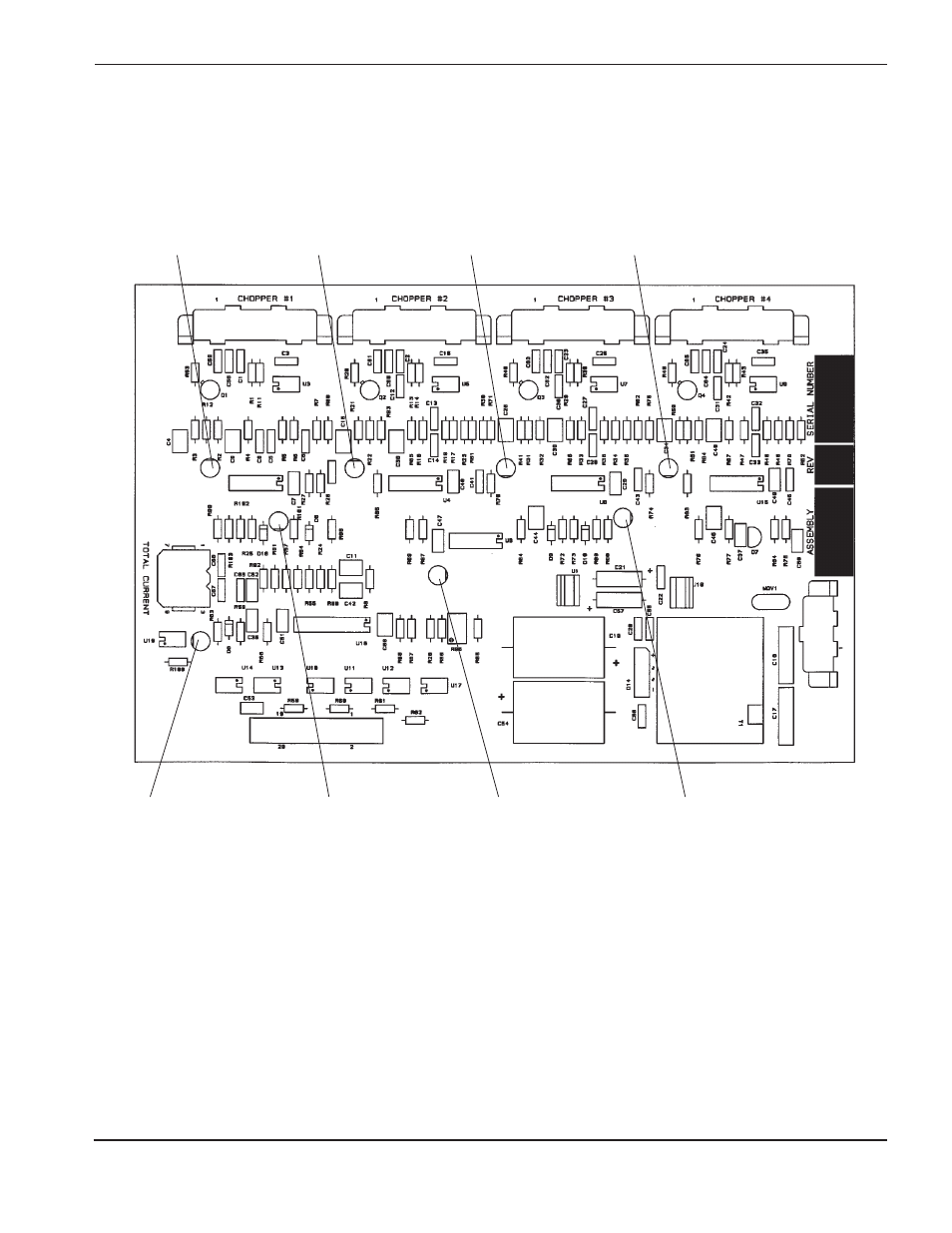

Spie di stato della scheda analogica PCB3
Vedere pagina 6-2 per la posizione della scheda analogica.
Nota: • Uscita trasferimento arco D15 – si accende quando il sensore della corrente totale (CST) rileva una
corrente maggiore di 30 A.
• Uscite chopper D11, D12, D13, D17 – si accende quando il sensore di ciascun chopper (CS1-CS4)
rileva una corrente maggiore di 7 A.
• Rilevamento corrente D5 da CH1 e CH2 – si accende quando entrambe le uscite CH1 e CH2 sono
maggiori di 7 A.
• Rilevamento corrente D4 da CH3 e CH4 – si accende quando entrambe le uscite CH3 e CH4 sono
maggiori di 7 A.
D17
Rilevamento
corrente da CH1
D15
Trasferimento arco D5
Rilevamento corrente
da CH1 e CH2 D1
+15 VCC D4
Rilevamento corrente
da CH3 e CH4
D13
Rilevamento
corrente da CH2 D12
Rilevamento
corrente da CH3 D11
Rilevamento
corrente da CH4
REC9
REC10
REC5 REC6 REC7
REC3
REC4
