FUNZIONAMENTO
2
HT4400 Manuale di istruzioni 4-7
SVC
SV-13
FL3
PRESSURE FEEDBACK
PRESSURE FEEDBACK
Rotary Selector Switch #1
Rotary Selector Switch #2
SV-10 SV-11 SV-9 SV-8
PG-2
SV-12
Valve Cluster
PG-1
MV-1
SV-2 MV-2
MV-3
SV-4 MV-4
SV-3
SV-1
FL2
SV-6 MV-6
SV-7 MV-7
FL4 MV-5 SV-5
Air
Plug
Plug
Shield Cutflow
Plasma Cutflow
Plasma Preflow
Shield Preflow
Gas Console
O2
Plug
N2

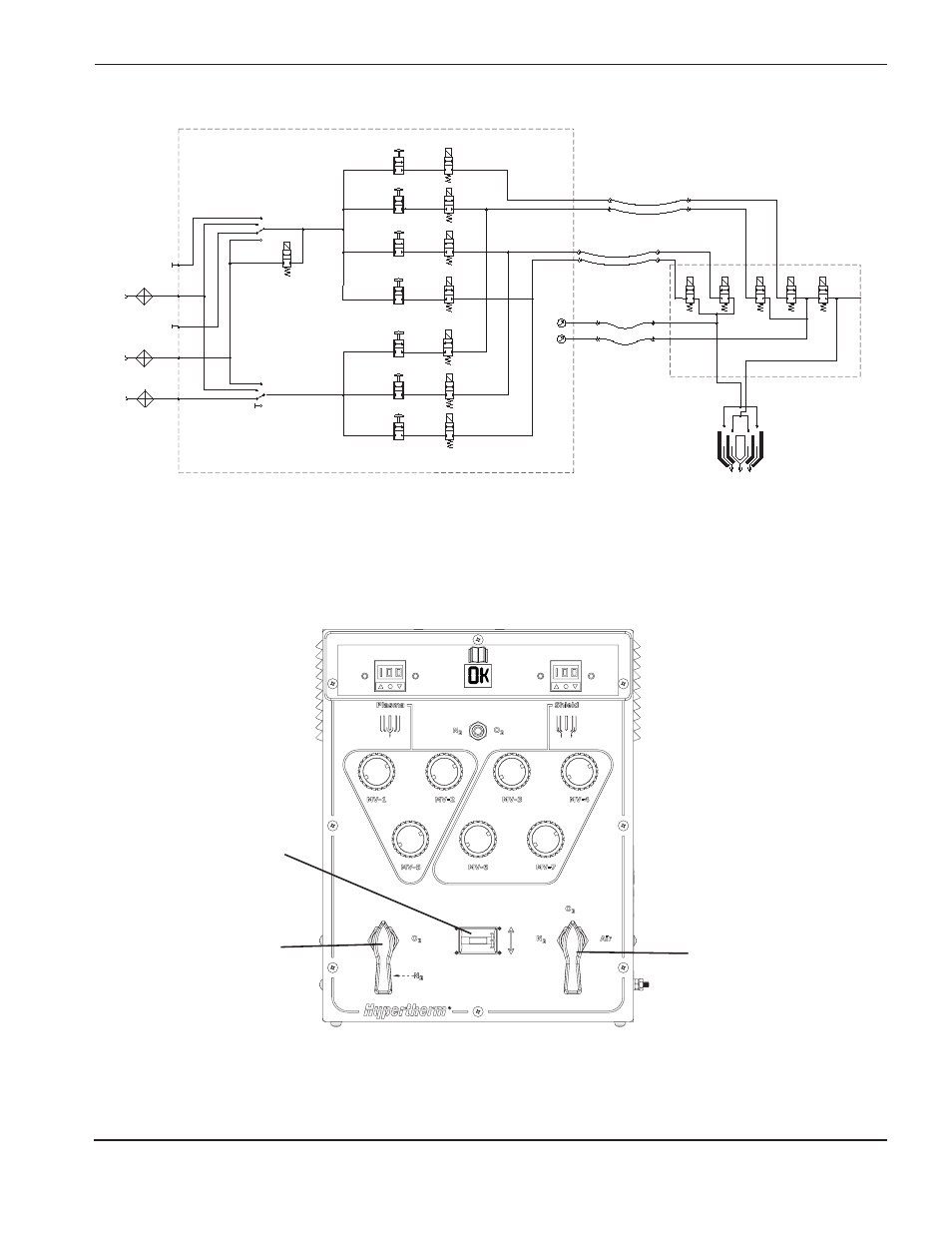

Diagramma schematico del gas
(under lever)
Consolle del gas
Nota: Durante la Prova di tenuta 1, le valvole da 1 a 7 sono aperte e le valvole da 8 a 12 sono chiuse.
Durante la Prova di tenuta 2, le valvole da 8 a 12 sono aperte e le valvole da 1 a 7 sono chiuse.
Selezione
del gas 1
Selezione della
valvola
Selezione del gas 2
