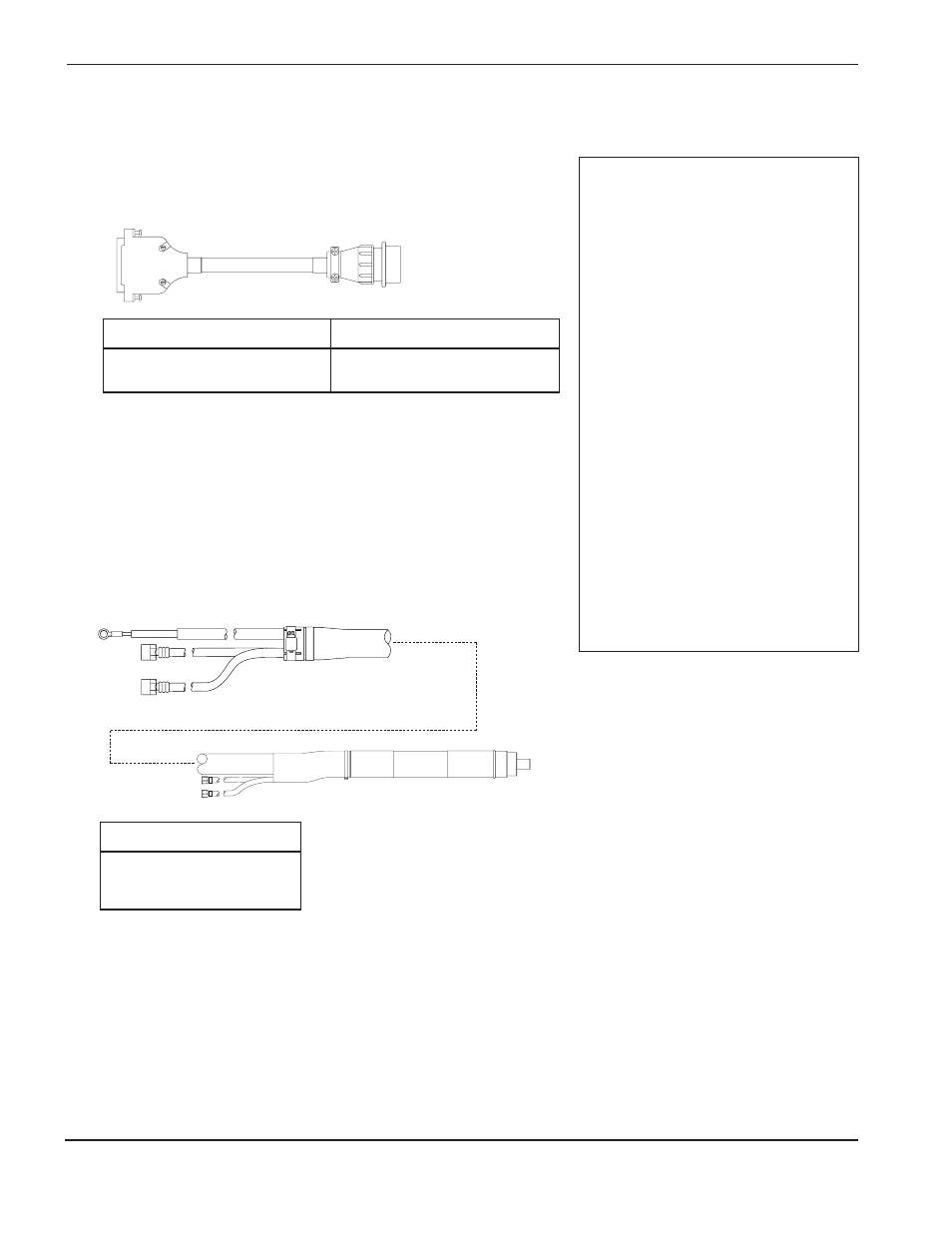

Collegamenti della consolle di accensione – 3 di 3
ብ
Cavo – Da consolle di accensione a gruppo valvole
ቦ
Cavi torcia
Note di installazione
ብ
ELENCO SEGNALI – Cavo da consolle di
accensione a gruppo valvole
Nota: Le indicazioni 2X2 e 4X1 non sono
riportate sul cavo. Inserire un’estremità del
cavo nella presa 2X2 della consolle di
accensione e l’altra estremità del cavo nella
presa del gruppo valvole.
SEGNALE 2X2 COLORE 4X1
SV8 7 Bianco 1
SV8 20 Giallo 2
SV9 8 Bianco 4
SV9 21 Arancione 5
SV10 9 Bianco 7
SV10 22 Marrone 8
SV11 10 Bianco 10
SV11 23 Nero 11
SV12 11 Bianco 13
SV12 24 Rosso 14
PE (Terra) 6 Bianco 12
PE (Terra) 12 Verde 3
ቦ
Vedere anche Collegamenti, montaggio e
allineamento della torcia più avanti in
questa sezione.
Codice articolo Lunghezza
123509 6 ft (1,8 m)
123510 10 ft (3 m)
Codice articolo Lunghezza
123511 15 ft (4,6 m)
Codice articolo Lunghezza
128462 6 ft (1,8 m)
128463 10 ft (3 m)
128341 15 ft (4,6 m)
2X2 4X1
