MANUTENZIONE
5-24 HT4400 Manuale di istruzioni
4

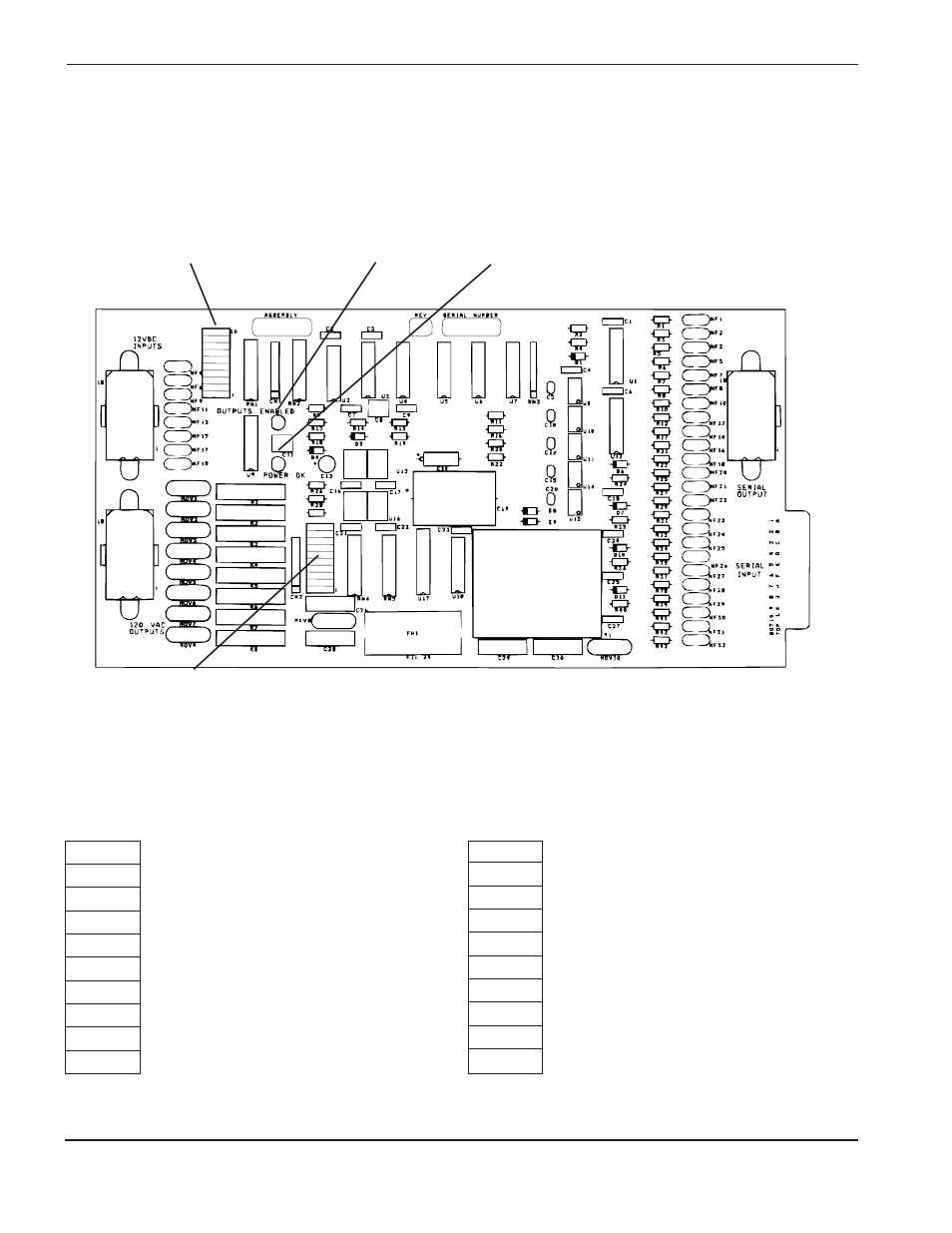

Spie di stato scheda I/O seriale PCB5
La scheda di I/O seriale si interfaccia con la consolle del gas e la scheda di controllo del microprocessore. La
scheda seriale controlla tutte e uscite per la consolle del gas. Quando un LED su LEDN1 o LEDN2 è acceso,
l’uscita corrispondente è attiva. Vedere pagina 6-2 per la posizione della scheda di I/O seriale.
Note: • D2 deve essere accesa affinché l’uscita sia attiva.
• Se D5 è accesa e D2 non lo è, allora esiste un problema di comunicazione tra la scheda di controllo del
microprocessore (PCB2) e la scheda seriale (PCB5).
• I LED da LEDN1-5 a LEDN1-8 si accendono quando si verificano le condizioni di funzionamento
corrette (nessun errore).
LEDN1-10 Non usato
LEDN1-9 Non usato
LEDN1-8 Pressostato flusso di taglio gas di protezione (SC)
LEDN1-7 Pressostato flusso di taglio gas plasma (PC)
LEDN1-6 Pressostato preflusso gas di protezione (SP)
LEDN1-5 Pressostato preflusso gas plasma (PP)
LEDN1-4 BCD1
LEDN1-3 BCD2
LEDN1-2 BCD4
LEDN1-1 BCD8
LEDN1
Gruppo spie di ingresso D2
Uscite attivate D5
+12 VCC
LEDN2
Gruppo spie di uscita
LEDN2-10 Non usato
LEDN2-9 Non usato
LEDN2-8 Valvola di spurgo azoto (SV-NP)
LEDN2-7 Preflusso gas di protezione secondario (SV7)
LEDN2-6 Flusso di taglio gas di protezione secondario (SV6)
LEDN2-5 Preflusso gas plasma secondario (SV5)
LEDN2-4 Preflusso gas plasma primario (SV4)
LEDN2-3 Flusso di taglio gas di protezione primario (SV3)
LEDN2-2 Preflusso gas primario (SV2)
LEDN2-1 Flusso di taglio gas plasma (SV1)
LEDN1 LEDN2
J2
P1
J1
J3
