MANUTENZIONE
5-22
HT4400
Manuale di istruzioni
4

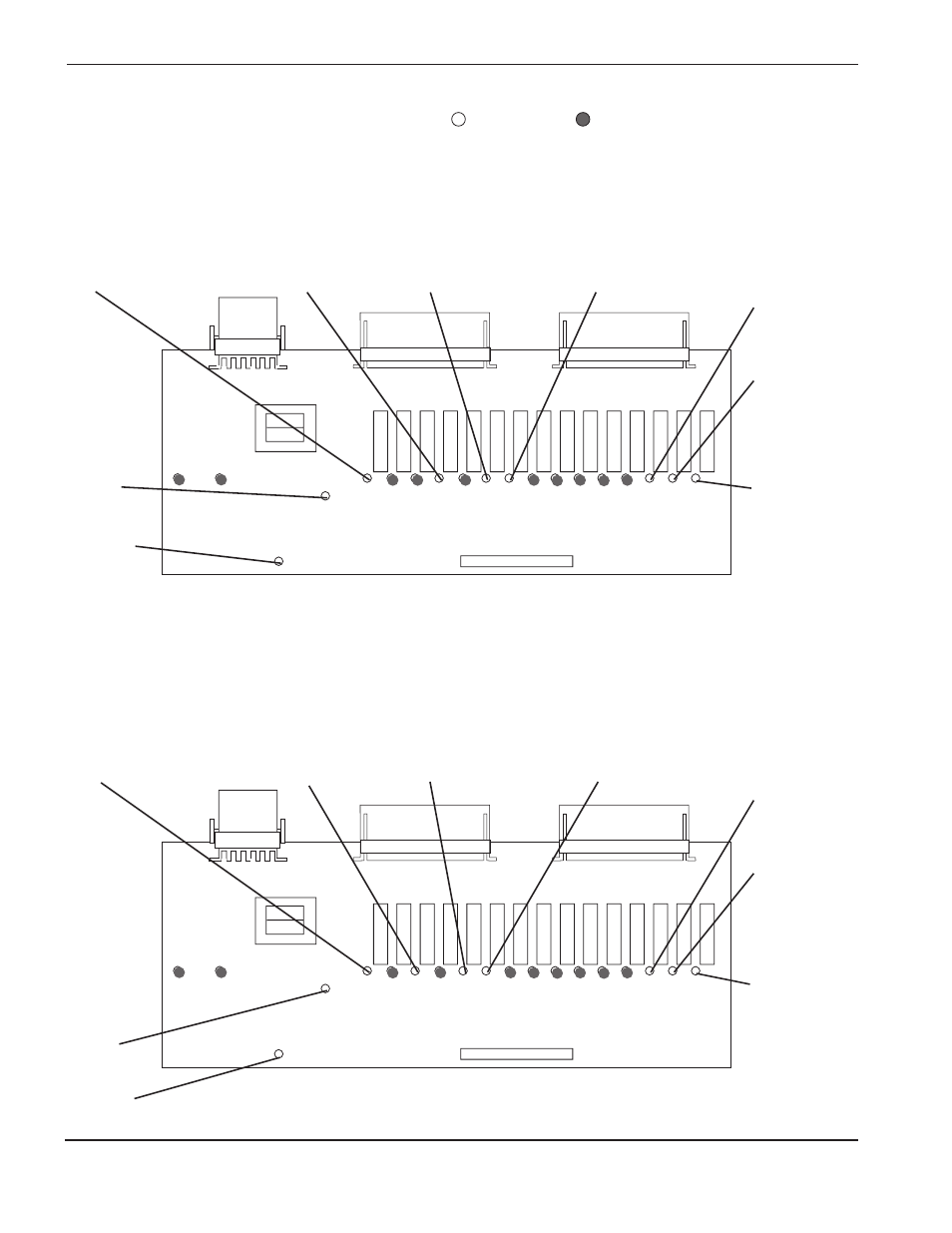

LED di stato della scheda relè
Modo prova preflusso
Nota: In tutte le figure delle schede relè, LED acceso =
LED spento=
D22
Alimentazione
dei chopper
D16
Alimentazione
scheda
analogica
D17
Alimentazione
gruppo
avviamento
(Alimentatore)
D18
Consenso
motore pompa
D11
Valvola di intercettazione
plasma SV-12
(Gruppo valvole)
D10
Preflusso gas di
protezione SV-8
(Gruppo valvole)
D13
Preflusso plasma
SV-10
(Gruppo valvole)
D20
Consenso
erogazione
+12 VCC
LED di stato della scheda relè
Modo prova flusso di taglio
D22
Alimentazione
dei chopper
D16
Alimentazione
scheda
analogica
D17
Alimentazione
gruppo
avviamento
(Alimentatore)
D18
Consenso
motore pompa
D12
Flusso di taglio
plasma SV-11
(Gruppo valvole)
D11
Valvola di intercettazione
plasma SV-12
(Gruppo valvole)
D19
Flusso di taglio gas
di protezione SV-9
(Gruppo valvole)
D20
Consenso
erogazione
+12 VCC
