INSTALLAZIONE
HT4400 Manuale di istruzioni 3-21
4

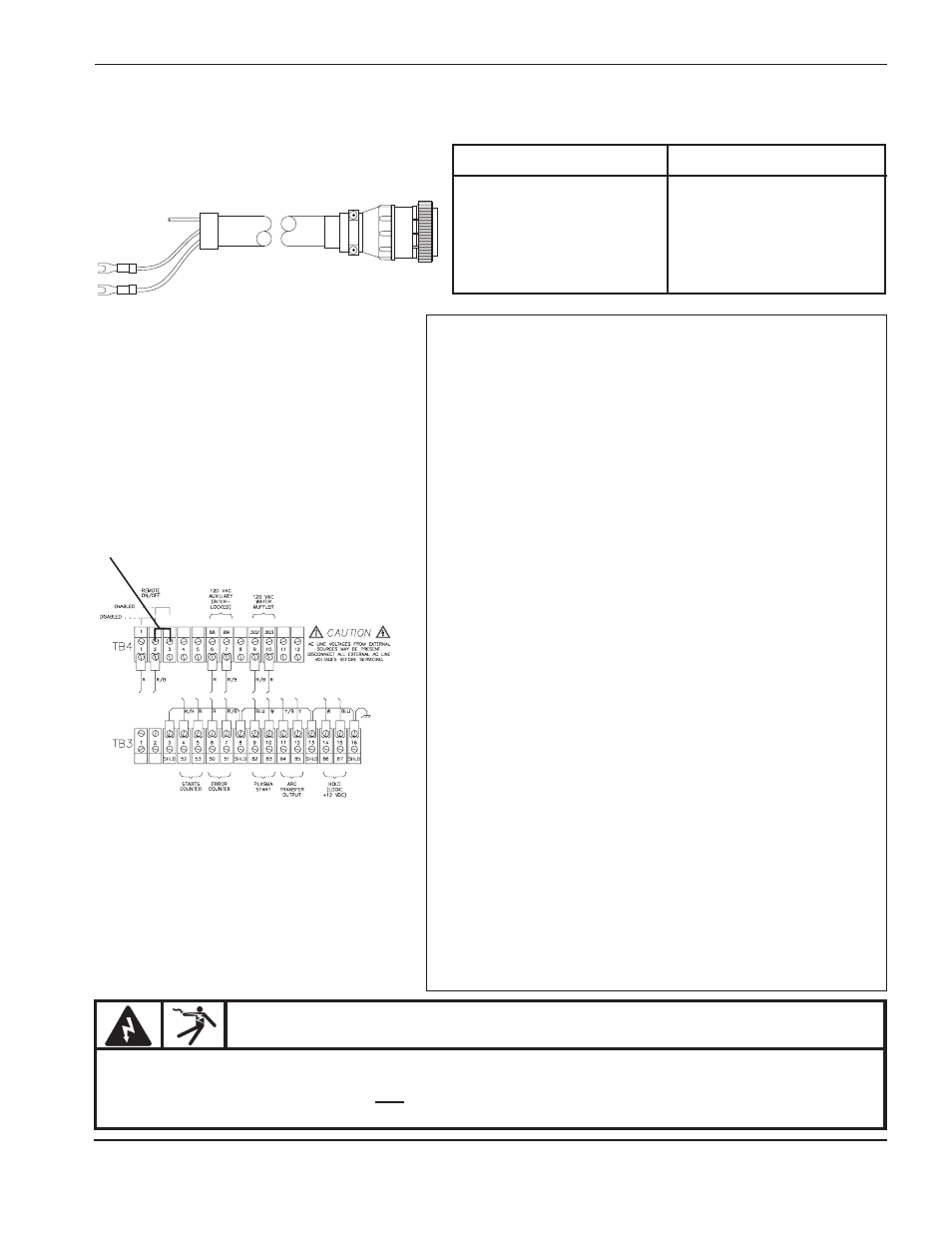

Collegamenti di interfaccia macchina – 2 di 2
ተ
Cavo – Da interfaccia I/O per
macchina a alimentatore
Note di installazione
Se si usa il Command THC, non collegare questo cavo.
ተ
ELENCO SEGNALI – Cavo da interfaccia I/O
per macchina a alimentatore
SEGNALE TERMINALE COLORE 1X6
Remoto OFF** 78 Verde 32
Remoto ON** 79 Rosso 37
Remoto ON/OFF Schermo** Cut Scherm. 26
Segnale di HOLD (12 VCC). Chiuso = ON; Aperto = OFF 87 Bianco 1
Comune del segnale di HOLD 86 Nero 5
Schermo del segnale di HOLD Cut Scherm. 10
Segnale di avvio plasma (24 VCA). Chiuso = Avvio 82 Blu 9
Segnale di avvio plasma 83 Nero 15
Segnale di avvio protezione Cut Scherm. 14
Segnale di arresto emergenza plasma
(24 VCA). Chiuso = Arresto 80 Giallo 28
Segnale di arresto emergenza plasma 81 Rosso 33
Segnale di arresto emergenza protezione Cut Scherm. 27
Uscita trasferimento arco – Segnale. Relè contatto isolato†* 84 Rosso 36
Uscita trasferimento arco – Segnale* 85 Blu 31
Uscita trasferimento arco – Protezione* Cut Scherm. 25
Sfondamento completo*** 135 Arancione 4
Sfondamento completo*** 136 Nero 8
Sfondamento completo schermo*** Cut Scherm. 13
Contatore errori 167 Verde 35
Contatore errori 168 Nero 30
Contatore errori schermo Cut Scherm. 24
Note:
* Il contatto si chiude dopo il trasferimento d’arco e il tempo di ritardo
** Per attivare un interruttore a distanza ON/OFF, il ponticello sulla morsettiera
TB4 deve essere spostato dai terminali 1 e 2 ai terminali 2 e 3 – vedere figura
sotto.
*** Un contatto che si chiude trasmette il segnale di sfondamento completato e
mantiene il gas di protezione nel modo preflusso. Aprire i contatti per
passare al flusso di taglio per il gas di protezione.
Nota: sulla scheda di controllo del microprocessore la resistenza R150 ed il
condensatore C78 sono collegati in serie. In alcuni casi un cavo del R150 deve
essere tagliato dalla scheda di controllo, poiché il circuito R-C può fornire
abbastanza corrente per mantenere l’ingresso di movimento della macchina
sulla macchina di taglio.
1X6
Codice articolo Lunghezza
123574 10 ft (3 m)
123575 15 ft (4,6 m)
123576 20 ft (6,1 m)
023892 25 ft (7,6 m)
123577 30 ft (9,2 m)
123578 40 ft (12,2 m)
023893 50 ft (15,3 m)
Codice articolo Lunghezza
123579 60 ft (18,3 m)
023894 75 ft (22,9 m)
023895 100 ft (30,5 m)
123089 125 ft (38,1 m)
023896 150 ft (45,8 m)
123033 175 ft (53,4 m)
023897 200 ft (61 m)
(Logic +
12VDC,
close to
start)
**Spostare il ponticello sui terminali 2 e 3
della morsettiera TB4 per attivare un
interruttore a distanza di tipo ON/OFF
Avvertenza
Durante l’installazione o la manutenzione dell’HT4400, delle tensioni di linea CA o CC potrebbero
essere presenti sui segnali TRASFERIMENTO anche se l’interruttore generale dell’alimentazione
elettrica è SPENTO. Accertarsi che tutti gli interruttori generali connessi al sistema HT4400 siano
SPENTI durante l’installazione o quando si eseguono operazioni di manutenzione.
