INSTALLAZIONE
HT4400 Manuale di istruzioni 3-15
4

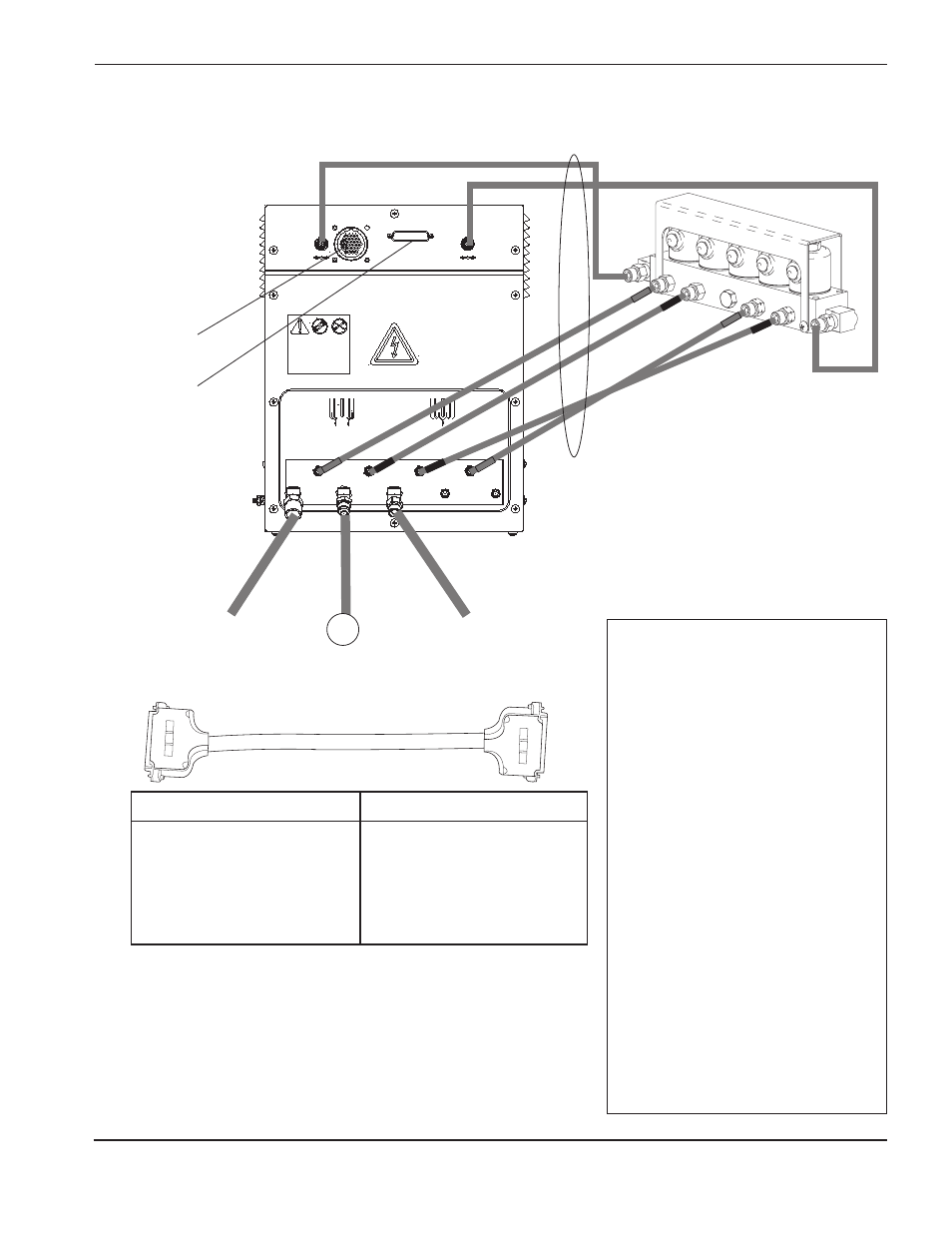

Collegamenti della consolle del gas – 1 di 3
ቧ
Cavo 1 – Da consolle del gas a alimentatore
Note di installazion
ቧ
ELENCO SEGNALI – Cavo da consolle del gas
a alimentatore -1
Nota: Le indicazioni 3X2 e 1X3 non sono
riportate sul cavo. Inserire un’estremità del
cavo nella presa 3X2 della consolle del gas e
l’altra estremità nella presa 1X3
dell’alimentatore.
SEGNALE 3X2 COLORE 1X3
28V 1 Nero 1
Terra 14 Rosso 14
28V Return 3 Nero 3
Terra 16 Blu 16
PS1 5 Nero 5
Terra 18 Marrone 18
PS2 6 Nero 6
Terra 19 Arancione 19
SOD+ 8 Rosso 8
Terra 21 Verde 21
SOD– 9 Rosso 9
Terra 22 Blu 21
Str2+ 10 Rosso 10
Terra 23 Giallo 23
Str2– 11 Rosso 11
Terra 24 Marrone 24
Clk2+ 12 Rosso 12
Terra 25 Arancione 25
Clk2– 7 Rosso 7
Terra 20 Bianco 20
Codice articolo Lunghezza
123446 10 ft (3 m)
123557 15 ft (4,6 m)
123447 20 ft (6,1 m)
123448 25 ft (7,6 m)
123449 30 ft (9,2 m)
123450 40 ft (12,2 m)
123512 50 ft (15,3 m)
Codice articolo Lunghezza
123559 60 ft (18,3 m)
123513 75 ft (22,9 m)
123514 100 ft (30,5 m)
123515 125 ft (38,1 m)
123516 150 ft (45,8 m)
123560 175 ft (53,4 m)
123561 200 ft (61 m)
3X2 1X3
3X1
Verde
Verde
Verde
Rosso
Rosso
Verde
Rosso
Rosso
Ingresso
N
2
Ingresso
O
2
Ingresso
aria
3X2
ቩ
ቨ
ቧ
ቫ ቪ
10a
