MANUTENZIONE
HT4400 Manuale di istruzioni 5-31
4
Scheda di rilevamento della perdita di fase PCB21 – Spie di stato e
funzionamento
Funzionamento
Il circuito di rilevamento della perdita di fase controlla la tensione di ingresso e verifica che le tensioni tra gli
ingressi a 3 fili siano uguali entro una tolleranza di +/- 15%.
• Dopo che il contattore CON1 si chiude, il fotoaccoppiatore U1 sulla scheda PCB21 viene attivato,
cortocircuitando i pin 1 e 2 del PL1 ed accendendo il LED1.
• Se il LED1 non si accende:
• Controllare che le tensioni tra i punti A B e C, da fase a fase, siano circa di 255 VCA. Se le tensioni non
sono comprese entro +/- 15%, il LED1 non si accende. Controllare la tensione di linea in ingresso ed i
contatti sul CON1.
• Controllare i fusibili F1-F3 della scheda PCB21. Se uno dei fusibili è bruciato, la scheda PCB21 è guasta.
• Controllare il ponticello su P2 e verificare che sia configurato per 265 V.

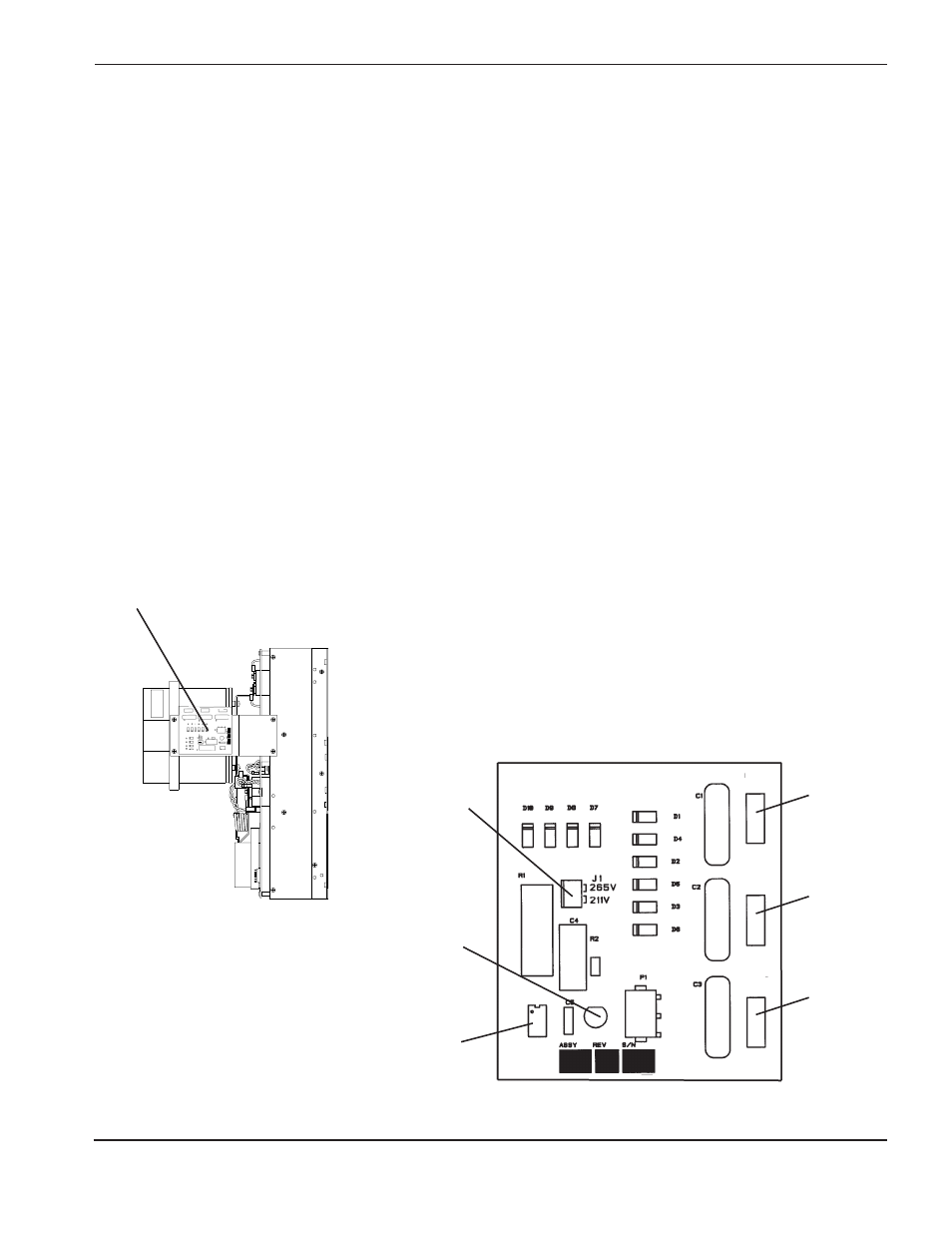

La scheda di perdita di fase PCB21 è posizionata sul
chopper CH4 – Vedere pagina 6-3 per la posizione di CH4
F1
A
F2
B
F3
U1
C
LED1
P2
Ponticello P2
per 265 V
