INSTALLAZIONE
HT4400 Manuale di istruzioni 3-13
4

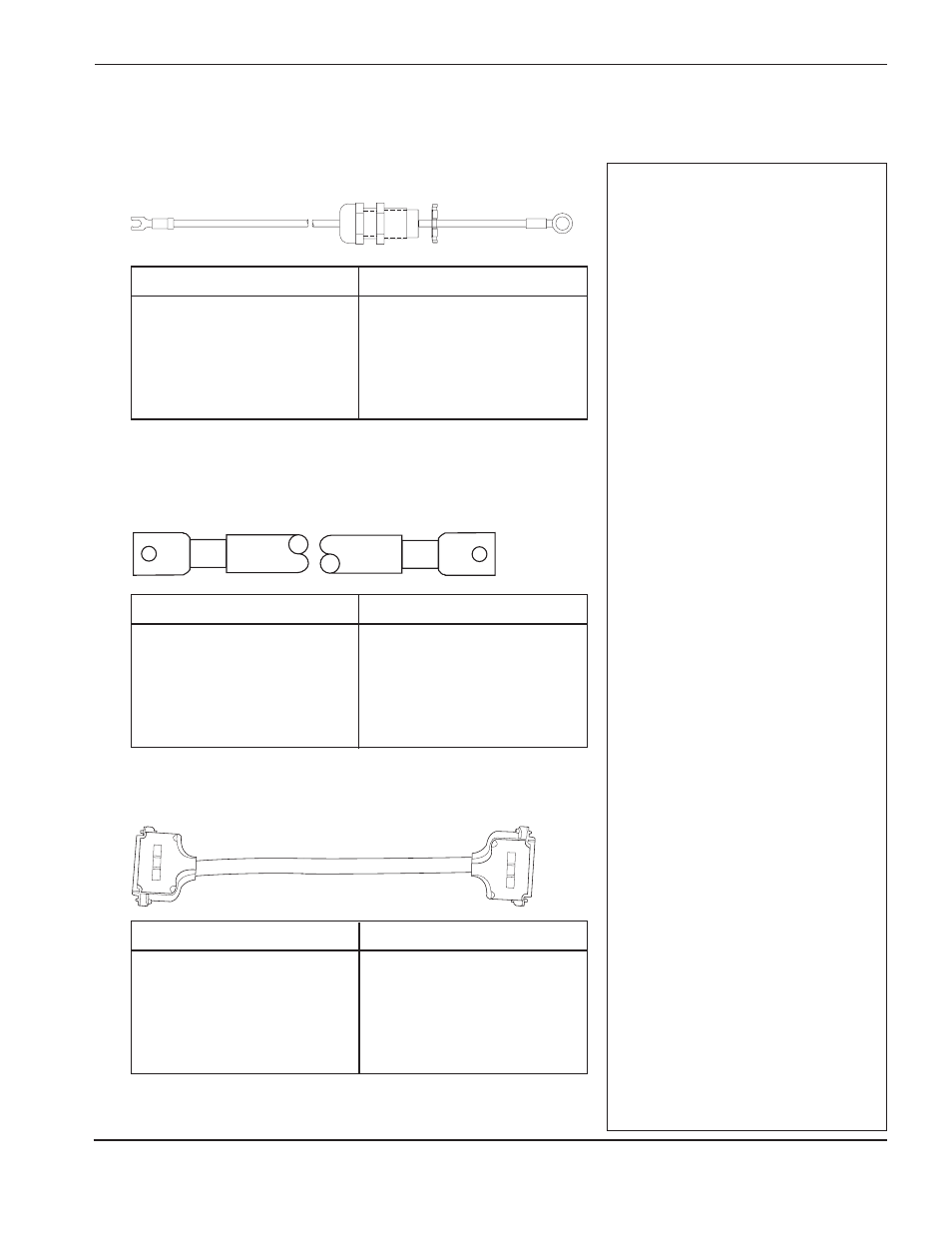

Collegamenti della consolle di accensione – 2 di 3
ቢ
Cavo ugello (arco pilota) (+)
ባ
Cavo negativo (-)
ቤ
Cavo – Da consolle di accensione a alimentatore
Note di installazione
ቢ
Collegare l’estremità ad anello del cavo
dell’ugello al bullone sul pannello centrale
della consolle di accensione come illustrato
nella figura in basso a sinistra a pagina
3-12. Fissare il passacavo collegato al
pannello della consolle di accensione
serrando il dado in posizione.
Far passare l’estremità a C del cavo
dell’ugello attraverso la piccola boccola
situata nella parte posteriore bassa
dell’alimentatore e collegare il gruppo del
circuito di accensione, come indicato a
pagina 3-10.
ባ
Far passare il cavo negativo attraverso
una delle boccole da 50 mm sulla parte
posteriore bassa dell’alimentatore e
collegare la barra inferiore (-) sul retro
della staffa centrale, come illustrato a
pagina 3-10.
ቤ
ELENCO SEGNALI – Cavo da consolle di
accensione a alimentatore
Nota: Le indicazioni 2X1 e 1X1 non sono
riportate sul cavo. Inserire un’estremità del
cavo nella presa 2X1 della consolle di
accensione e l’altra estremità del cavo della
presa 1X1 dell’alimentatore.
SEGNALE 2X1 COLORE 1X1
S.S.I. 1 Nero 1
S.S.I. 14 Rosso 14
SV8 7 Nero 7
SV8 20 Arancione 20
SV9 8 Rosso 8
SV9 21 Bianco 21
SV10 9 Rosso 9
SV10 22 Verde 22
SV11 10 Rosso 10
SV11 23 Blu 23
SV12 11 Rosso 11
SV12 24 Giallo 24
Terra 6 Nero 6
Terra 12 Rosso 12
Terra 19 Marrone 19
Terra 25 Marrone 25
Codice articolo Lunghezza
123552 10 ft (3 m)
123553 15 ft (4,6 m)
123554 20 ft (6,1 m)
123528 25 ft (7,6 m)
123555 30 ft (9,2 m)
123556 40 ft (12,2 m)
123529 50 ft (15,3 m)
Codice articolo Lunghezza
123530 60 ft (18,3 m)
123531 75 ft (22,9 m)
123532 100 ft (30,5 m)
123534 125 ft (38,1 m)
123535 150 ft (45,8 m)
123536 175 ft (53,4 m)
123537 200 ft (61 m)
Codice articolo Lunghezza
123418 10 ft (3 m)
023382 15 ft (4,6 m)
023136 20 ft (6,1 m)
023078 25 ft (7,6 m)
023101 30 ft (9,2 m)
023135 40 ft (12,2 m)
023079 50 ft (15,3 m)
Codice articolo Lunghezza
123316 60 ft (18,3 m)
023124 75 ft (22,9 m)
023080 100 ft (30,5 m)
123084 125 ft (38,1 m)
023081 150 ft (45,8 m)
123097 175 ft (53,4 m)
023188 200 ft (61 m)
Codice articolo Lunghezza
123446 10 ft (3 m)
123557 15 ft (4,6 m)
123447 20 ft (6,1 m)
123448 25 ft (7,6 m)
123449 30 ft (9,2 m)
123450 40 ft (12,2 m)
123512 50 ft (15,3 m)
Codice articolo Lunghezza
123559 60 ft (18,3 m)
123513 75 ft (22,9 m)
123514 100 ft (30,5 m)
123515 125 ft (38,1 m)
123516 150 ft (45,8 m)
123560 175 ft (53,4 m)
123561 200 ft (61 m)
2X1 1X1
