MANUTENZIONE
5-20 HT4400 Manuale di istruzioni
4

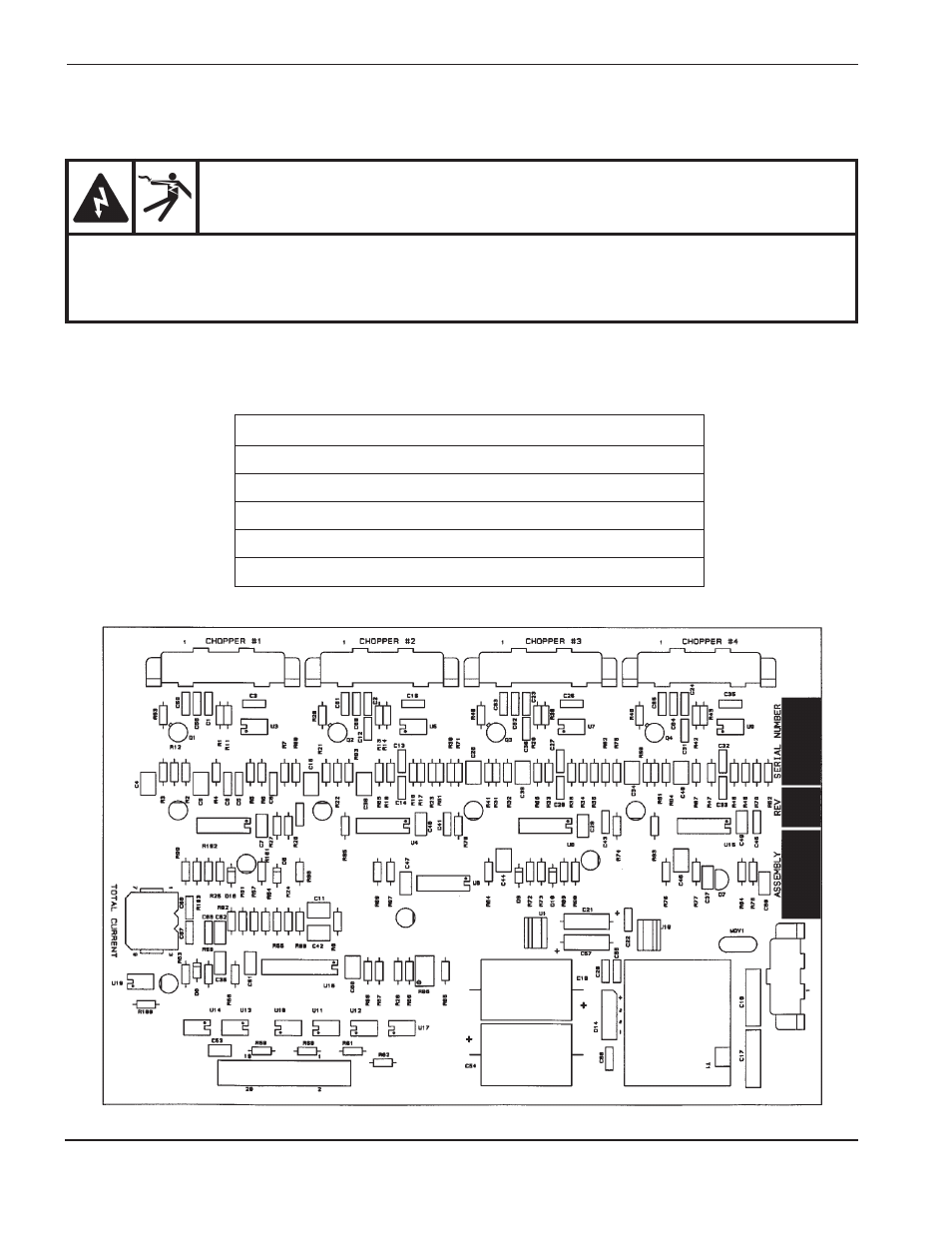

Prova di rilevamento corrente
I segnali del sensore di corrente possono essere misurati come tensioni. Utilizzare la tabella e la figura sottostante
per controllare i livelli di corrente appropriati quando l’alimentatore è acceso e la torcia sta tagliando.
Avvertenza
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la
manutenzione su un alimentatore mentre esso è collegato alla rete elettrica e i coperchi sono
stati rimossi. All’interno dell’alimentatore sono presenti tensioni pericolose che possono
causare ferimenti o essere letali.
REC9
REC10
REC5 REC6 REC7
REC3
REC4
Chopper Punto di misura Valvola di uscita
CH1 Pin 3 e 4 di REC9 4 V = 100 A
CH2 Pin 3 e 4 di REC5 4 V = 100 A
CH3 Pin 3 e 4 di REC6 4 V = 100 A
CH4 Pin 3 e 4 di REC7 4 V = 100 A
Corrente totale Pin 3 e 4 di Rec10 3,2 V = 400 A
