MANUTENZIONE
5-30 HT4400 Manuale di istruzioni
4
Chopper
Plasma Power Supply
Start Circuit
Choke
Control
Logic
IGBT
Power Resistor
ALEL Caps
Diode
Cutting Cutting
Arc
Pilot Pilot
Arc

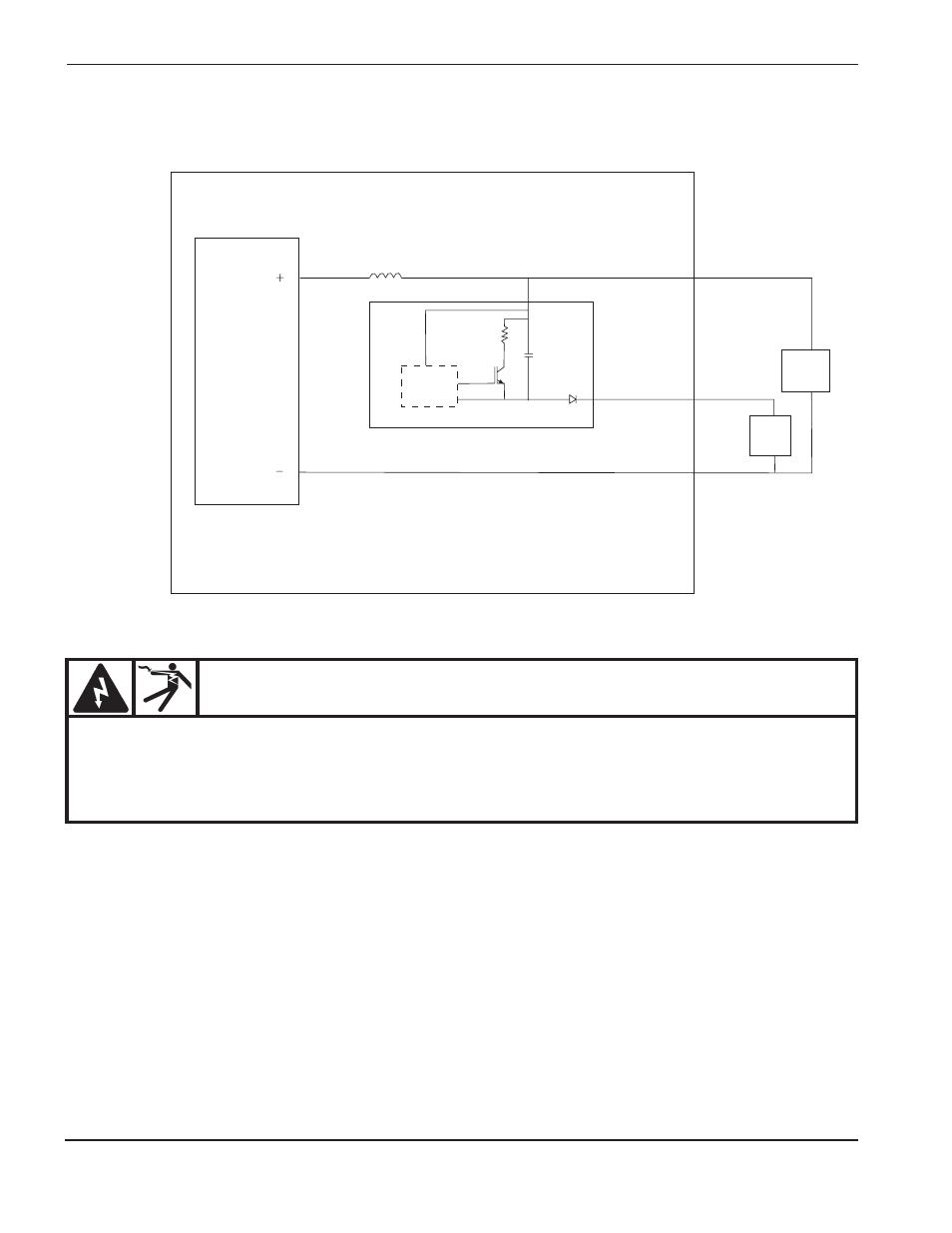

Schema funzionale del circuito di avviamento
Individuazione dei guasti del circuito di controllo
• D2 deve sempre essere acceso.
• D1 si accende quando la torcia viene attivata e si spegne quando l’arco si trasferisce sul pezzo. Se il
trasferimento dell’arco è immediato, il LED non si accende.
• Se non c’è arco sulla torcia o se l’arco non si trasferisce:
• Spegnere l’alimentazione del sistema e controllare che vi sia una resistenza di 15 k
Ω
tra H8 e H1.
• Controllare che vi sia una resistenza di 5.5 k
Ω
tra H10 e H4.
• Fare riferimento agli schemi elettrici. Nota: le resistenze aumentano lentamente fino ai valori suddetti a causa
della capacitanza del circuito.
• Controllare la giunzione del diodo D12.
• La connessione del cavo di massa sulla tavola di taglio non realizza un buon contatto.
• Controllare il LED D2. Esso deve essere acceso.
• Accendere la torcia in aria e controllare che il LED D1 si accenda.
• Controllare il valore della resistenza ai capi del resistore R3. Essa deve essere di 10 k
Ω
.
Avvertenza
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la
manutenzione su un alimentatore mentre esso è collegato alla rete elettrica e i coperchi sono
stati rimossi. All’interno dell’alimentatore sono presenti tensioni pericolose che possono
causare ferimenti o essere letali.
Alimentatore plasma
Chopper
Circuito di avviamento
Arco di
taglio
Arco
pilota
Induttanza
Diodo
Condensatori
ALEL
Logica di
controllo
Resistore
