Leia esta seção antes de fazer o recorte para o grill.

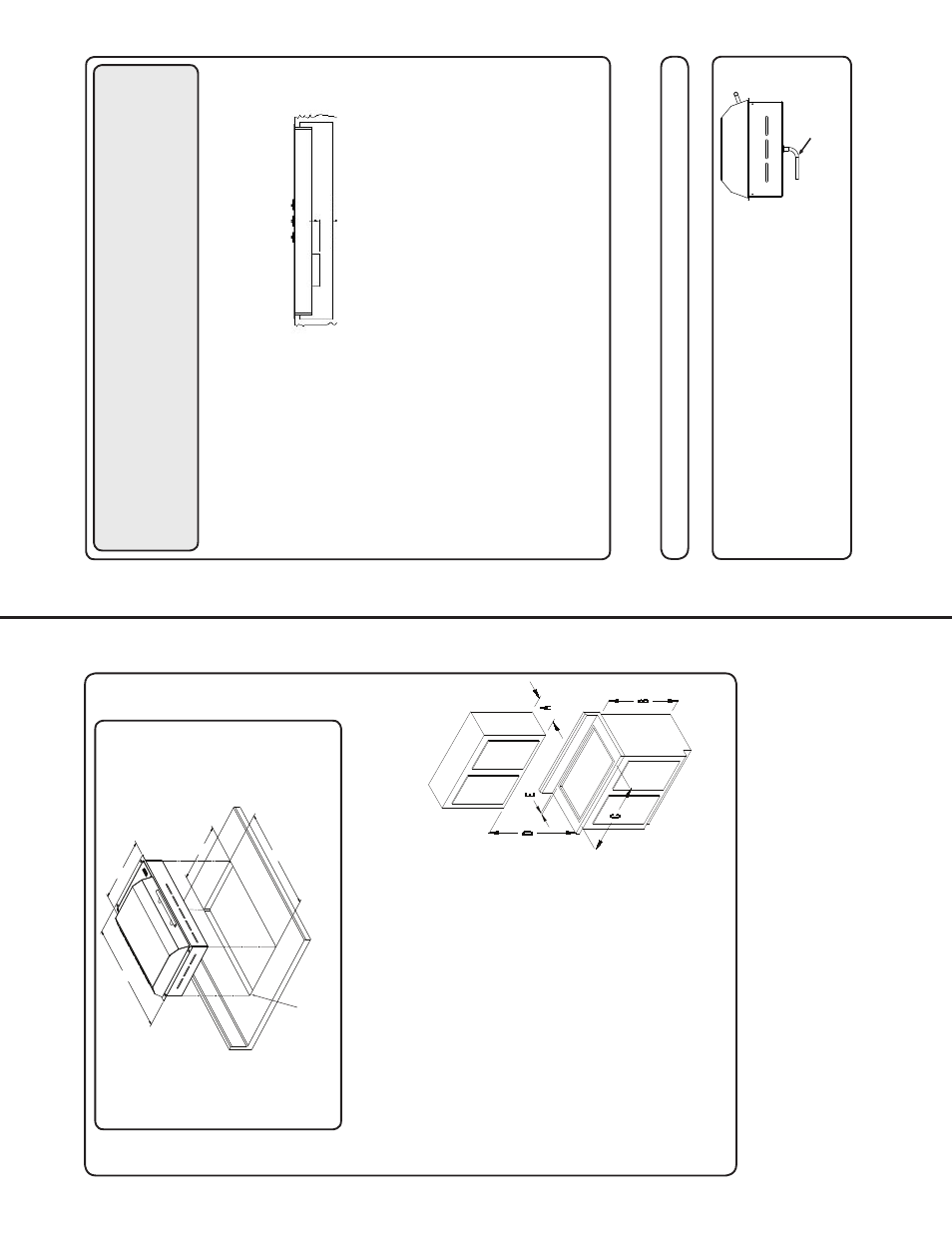

É importante planejar com antecedência para a instalação do grill, mantendo as
seguintes dimensões em mente
(consulte a Fig. 2 abaixo).
A
-
33 cm (13 pol) de comprimento máximo dos armários acima
B
-
91,4 cm (36 pol) de altura mínima da bancada acima do piso
C
-
A superfície lisa mínima da bancada em que o grill ficará apoiado deve ser igual ou superior às dimensões totais do grill (consulte a página 8 para obter as dimensões totais do grill).
D
-
76,2 cm (30 pol) de folga mínima entre a parte de cima do grill e a parte de baixo de um armário de madeira ou metal desprotegido ou uma folga mínima de 61 cm (24 pol) quando a parte de baixo do armário de madeira ou metal está protegida com papel cartão com tratamento antichama com espessura mínima de 0,6 cm (1/4 pol) e revestida com chapa metálica de aço inoxidável MSG No. 28, 0,38 mm (0,015 pol) de espessura de aço inoxidável, 0,61 mm (0,024 pol) de espessura de alumínio ou 0,51 mm (0,020 pol) de espessura de cobre.
E
-
10,2 cm (4 pol) no mínimo da rodabanca da bancada à borda do grill (consulte a página 8 para obter as dimensões totais do grill). 3,8 cm (1,5 pol) no mínimo a partir da frente da bancada ao grill.
P
ARA
INST
ALAÇÕES NO CANADÁ:
“Não instale mais próximo do que
12 mm (1/2 pol) de qualquer superfície adjacente”, e
NE P
AS INST
ALLER
A
’MDINS DE 12 MM (1/2 POL) DET
OUTE SURF
ACE
ADJACENTE.
Fig. 2
53,3 cm (21 pol)
30,5 cm (12 pol)
29,5 cm (11 5/8 pol)
50,2 cm (19 3/4 pol)
0,6 cm (1/4 pol) dimensão do can
to
DIMENSÕES do recorte da bancada
B70050 GRILL
A
VISO:
Para eliminar o risco de queimaduras por encostar no grill quente, deve-se evitar o
espaço de armazenamento do armário situado acima do grill. Se o armazenamento do armário
precisar
ser
fornecido,
o
risco
pode
ser
reduzido
instalando-se
uma
variedade
de cobertura que protege horizontalmente um mínimo de 12,7 cm (5 pol) além da parte
inferior dos armários.
Antes de fazer o recorte da bancada, verifique as folgas. Certi
fique-se de que o grill terá folgas
das paredes frontais e laterais do armário base.
Além disso, garanta a folga adequada da
rodabanca para que a tampa possa abrir completamente. Deve-se fornecer ventilação adequada no espaço abaixo da bancada para garantir a operação adequada do grill. O calor transferido do fundo da panela do grill durante a operação vai superaquecer um área ventilada inadequadamente.
MÍNIMO DE 51 MM (2 POL)
Fig. 3
Ao fazer o recorte da bancada, arredonde o canto para ajudar a prevenir rachaduras no material da bancada. Um raio de 6 mm (1/4 pol) é o típico, mas siga as instruções do fabricante da bancada sobre o raio mínimo e qualquer tipo de reforço necessário para evitar danos à bancada com o tempo. Se a sua bancada é feita de material com superfície sólida, voc
ê precisará verificar com o
fabricante as recomendações específicas para as instruções de in
stalação de fogões e grelhas.
A maioria dos fabricantes de bancada com superfície sólida requerem suportes de canto adicionais para evitar danos à bancada. Use os parafusos inclusos para prender o grill à bancada. Cuidado para não apertar demais os parafusos. Use um selante acrílico p
ara vedar o flange na bancada.
Se a sua bancada for feita de pedra, você precisará usar um látex acrílico para montar o grill no lugar
. Aplique um filete espesso de selante em volta da abertura do rec
orte e coloque o grill no
lugar
. Remova qualquer excesso de selante, use água para fazer esta remoção. Deixe o selante
secar por no mínimo 24 horas sem permitir contato do mesmo com qualquer umidade. Não utilize os parafusos que vieram com o seu grill. O selante prenderá o g
rill com firmeza. Não use selante
que contenha silicone, pois esse manchará a pedra.
Conexão do dreno
Para a sua conveniência, o grill é equipado com uma conexão de latão com rosca NPT
de 3 mm (1/8 pol) e cotovelo de de latão de
90º para conectar a mangueira flexível com DI de 6 mm (1/4 pol) que vem com o grill.
A versão portátil do grill vem com um bujão
de latão instalado no encaixe do dreno. Se estiver usando seu grill como uma unidade portátil, guarde a mangueira e a conexão de latão de 90º para uma possível instalação no futuro.
Conexão do dreno para a mangueira com DI de 6 mm (1/4 pol)
Fig. 4
