7
8

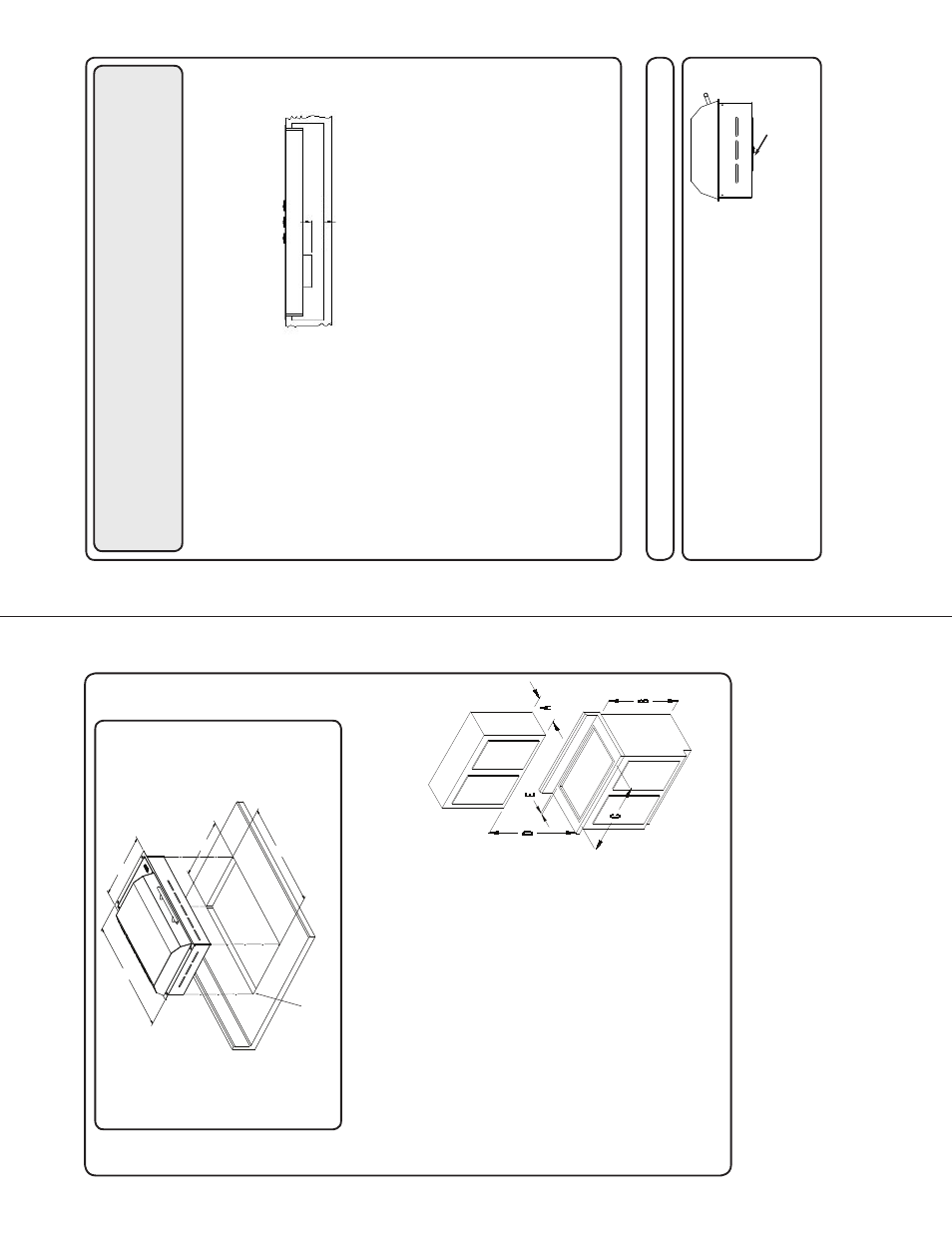

Leggere attentamente questo paragrafo prima di preparare la sagomatura per il grill.
È importante pianificare in anticipo il lavoro di installazione
del grill, tenendo in considerazione
le seguenti dimensioni (
fare riferimento alla Fig. 2 qui di seguito).
A -
33 cm (13 poll.) di profondità massima per i pensili
B -
91,4 cm (36 poll.) di altezza minima da terra per il piano di lavoro
C -
La superficie minima su cui il piano di lavoro del grill può
appoggiarsi deve essere pari o superiore alle dimensioni totali del grill (fare riferimento a pagina 8 per le dimensioni totali del grill).
D -
Distanza minima di 76,2 cm (30 poll.) tra la parte superiore del grill e la parte inferiore del pensile in legno o metallo non schermato oppure 61 cm (24 poll.) di spazio se la parte inferiore del pensile è schermata da una lastra antifiamma di almeno 0,6 cm (1/4 di poll.) coperta da una lastra in acciaio inossidabile n. 28 MSG spessa almeno 0,38 mm (0,015 poll.), una lastra in alluminio da 0,6 mm (0,024 poll.) oppure
una lastra di rame spessa 0,5 mm (0,020 poll.).
E
-
10,2 cm (4 poll.) dal paraschizzi del piano di lavoro al bordo del grill (fare riferimento a pagina 8 per le dimensioni totali). 3,
8
cm
(1,5 poll.) minimo dalla parte frontale al banco del grill.
PER L
’INST
ALLAZIONE IN CANADA:
“Non installare a una
distanza superiore di 12 mm (1/2 poll.) da qualunque superficie adiacente”, e
NE P
AS INST
ALLER
A
’MDINS DE 12 MM (1/2 poll.)
DET
OUTE
SURF
ACE ADJACENTE.
Fig. 2
53,3 cm (21 poll
.)
30,5 cm (12 poll
.)
29,5 cm (11 5/8")
50,2 cm (19 3/4 poll
.)
0,6 cm (1/4 poll
.)
ragg
io spigolo
DIMENSIONI della sagoma del piano di lavoro
GRILL
B70050
A
TTENZIONE:
per evitare il rischio che eventuali fiamme si estendano dal grill ai pensili, evitare di
montare mobili sopra il grill. Se l’installazione di pensili è indispensabile è possibile ridurre il rischio montando una cappa orizzontale che sporga
di almeno 12,7 cm (5 poll.) dalla parte inferiore del pensile.
Prima di sagomare il piano di lavoro, controllare che lo spazio
sia sufficiente. Controllare che
il grill possa entrare nello spazio del pensile alla base. Controllare anche che lo spazio del paraschizzi sia adeguato in modo tale che il coperchio si possa aprire completamente. La corretta ventilazione dello spazio sotto il piano di lavoro è necessaria per assicurare il corretto funzionamento del piano cottura. In caso di ventilazione insuf
ficiente, il calore trasferito dal fondo
del pannello inferiore del piano cottura causerà un surriscaldamento.
51 MM (2 POLL.) MINIMO
Fig. 3
Durante la sagomatura del piano di lavoro, eseguire una curvatura di raccordo sull’angolo per evitare la rottura del materiale del piano di lavoro. In genere la curva può essere di 6 mm (1/4 di poll.),
b
is
og
na
comunque seguire le istruzioni del produttore del piano di lavoro relative alla curva minima e a tutte le misure di rinforzo necessarie per evitare danneggiamenti al piano di lavoro con il passare del tempo. Se il piano di lavoro è fatto di una superficie di materiale com
posito è necessario verificare con
il produttore se esistono raccomandazioni particolari per l’installazione del piano di lavoro e del grill. Molti produttori di piani di lavoro con superfici in mate
riale composito prevedono che vengano
realizzati supporti angolari aggiuntivi per evitare danneggiamenti al piano di lavoro. Utilizzare le viti incluse per fissare il grill al piano di lavoro. Fare attenzione
a non stringere eccessivamente le viti.
Utilizzare un sigillante acrilico per unire la flangia al piano
di lavoro.
Se il piano di lavoro è in pietra, sarà necessario utilizzare u
n lattice acrilico per fissare il grill.
Passare un ampio strato di sigillante sul bordo della sagoma e posizionare il grill. Eliminare il sigillante in eccesso, utilizzare l’acqua per rimuovere il sigillante. Lasciar asciugare il sigillante per almeno 24 ore evitando che entri in contratto con qualsiasi fonte di umidità. Non utilizzare le viti fornite con il grill. Il sigillante basterà a sostenere saldamente il grill. Non utilizzare sigillanti che contengono silicone perché potrebbero macchiare la pietra.
Collegamento del tubo di scarico
Per comodità, il grill è dotato di un raccordo idraulico in rame da 3 mm (1/8 di poll.) NPT
(National Pipe
Thread) e un raccordo a gomito
da 90° che è possibile collegare al flessibile da 6,4 mm (1/4 di
poll.)
di diametro interno fornito con il grill. La versione portatile del grill è dotata di un tappo in rame per tubature installato sul raccordo del tubo di scarico. Se il grill viene usato come elemento portatile, conservare il flessibile e il raccordo da 90° per un’eventuale installazion
e in futuro.
Raccordo per il flessibile da 6 mm (1/4 di poll.) di diametro interno
Fig. 4
