7
8
Dieses Kapitel bitte durchlesen, bevor die
Arbeitsplatte für den Grill ausgeschnitten wird.
Eine gute V
orausplanung für den Einbau des Grills ist sehr wichtig.
Dabei die folgenden
Abmessungen beachten (
siehe Abb.
2).
A
– Maximale
Tiefe darüber hängender Schränke: 33 cm (13 Zoll)
B
– Mindesthöhe der
Arbeitsplatte über dem Fußboden: 91,4 cm (36 Zoll)
C
–
Die Mindestabmessungen der ebenen
Arbeitsplatte, auf
der der Grill platziert wird, müssen gleich groß oder größer sein als die Gesamtabmessungen des Grills (Gesamtabmessungen für den Grill auf Seite 8).
D
–
Mindestens 76,2 cm (30 Zoll) Zwischenraum zwischen der Oberkante des Grills und der Unterkante eines ungeschützten Holz- oder Metallschranks bzw
. 61 cm (24 Zoll)
Mindestzwischenraum, wenn die untere Fläche des Holz- oder Metallschranks durch mindestens 0,6 cm (1/4 Zoll) starke flammhemmende Pappe geschützt ist, die mindestens mit Nr
. 28 MSG Stahlblech, 0,38 mm (0,015 Zoll) starkem
Edelstahl, 0,61 mm (0,024 Zoll) starkem
Aluminium oder
0,51 mm (0,020 Zoll) starkem Kupfer beschichtet ist.
E
–
Mindestens 10,2 cm (4 Zoll)
Abstand zwischen der
Spritzschutzkante der
Arbeitsplatte und dem Grillrand
(Gesamtabmessungen des Grills auf Seite 8). Mindestabstand von 3,8 cm (1,5 Zoll) zwischen der Vorderseite der
Arbeitsplatte und dem Grill.
MONT
AGEHINWEISE FÜR KANADA
„Den Grill nicht näher als 12 mm (1/2 Zoll)
zu
allen angrenzenden Flächen montieren“ und
NE P
AS INST
ALLER
A
’MDINS
DE 12 MM (1,5 ZOLL) DET
OUTE SURF
ACE
ADJACENTE.

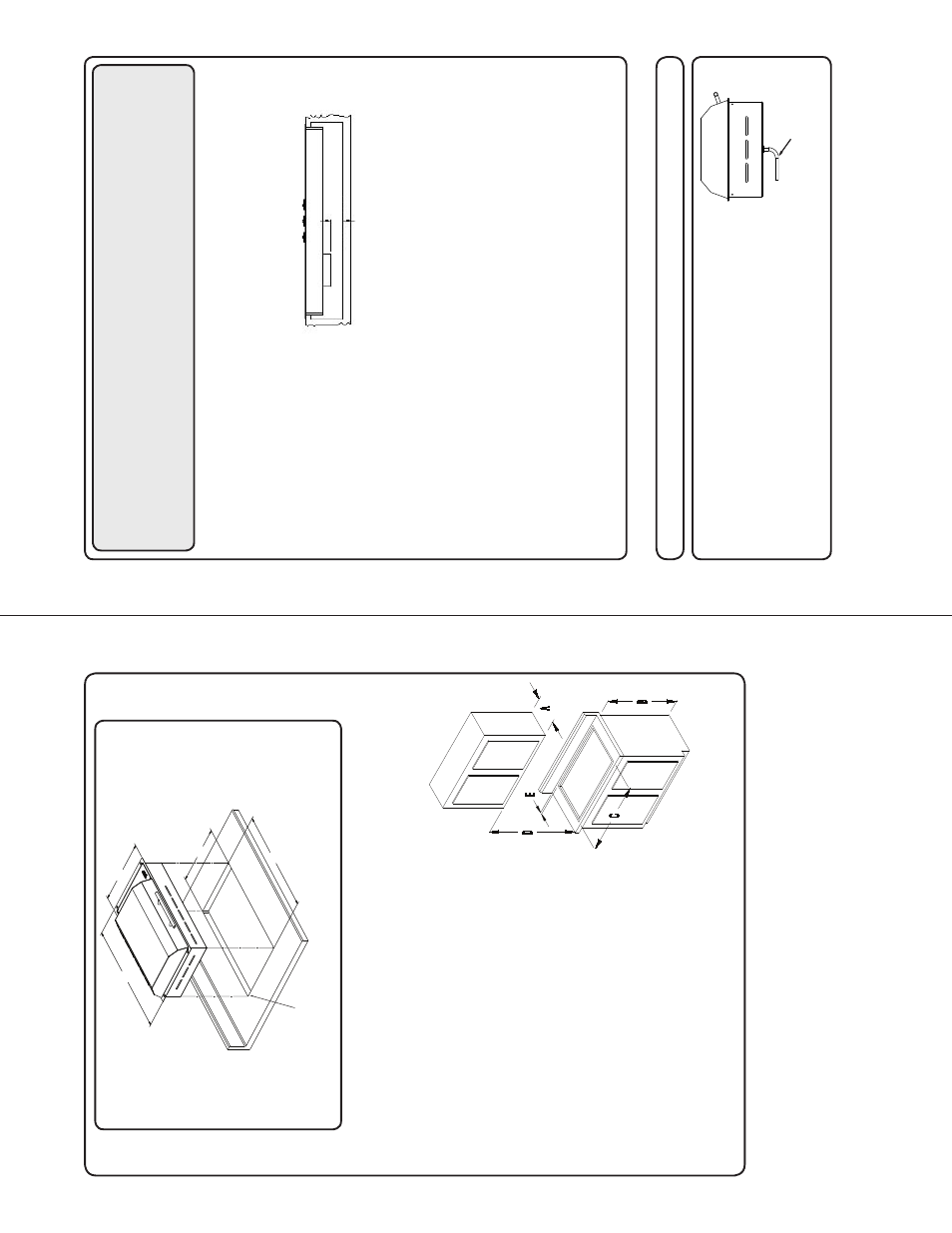

Abb. 2
53,3 cm (21 Z
oll)
30,5 cm (12 Z
oll) 29,5 cm (11 5/8 Z
oll)
50,2 cm (19 3/4 Z
oll)
0,6 cm (1/4 Z
oll)
Eckenr
adius
Arbeitsplatten-AUSSCHNITTMASSE
GRILL
B70050
W
ARNUNG:
Um die Gefahr von V
erbrennungen durch das Greifen über den erhitzten Grill zu
verringern, sollten oberhalb des Grills keine
Aufbewahrungsschränke angebracht
werden. Falls ein
Aufbewahrungschrank unvermeidlich ist, kann die Gefahr durch
Anbringen einer Dunstabzugshaube, die horizontal mindestens 12,7 cm (5 Zoll) vom
Boden der Schränke absteht, verringert werden.
Vor dem
Ausschneiden der
Arbeitsplatte die
Abstände überprüfen. V
om Grill muss ein ausreichender
Abstand zu den V
order- und Seitenwänden des Unterschranks bestehen. Ebenfalls d
en
Abstand
zur Spritzschutzkante überprüfen, damit sich der Deckel vollstä
ndig öf
fnen lässt.
Unterhalb der
Arbeitsplatte muss ausreichende Belüftung möglich sein, damit d
er Grill
ordnungsgemäß funktioniert. Bei ungenügender Belüftung kann si
ch während des Betriebs durch
die vom unteren Grillkasten abgegebene Wärme der Bereich um den
Grill übermäßig erhitzen.
MINDEST
ABST
AND VON 51 MM (2 ZOLL)
Abb. 3
Beim
Ausschneiden der
Arbeitsplatte schützen abgerundete Ecken vor Rissen im
Arbeitsplatten-
Material. Üblich ist ein Eckradius von ca. 6,35
mm (1/4 Zoll). Dennoch müssen die
Anweisungen
des Herstellers zum Mindesradius und allen erforderlichen verst
ärkenden Maßnahmen beachtet
werden, um langfristige Schäden an der
Arbeitsplatte zu vermeiden.
Besteht die
Arbeitsplatte aus Mineralwerkstof
f, dann müssen die spezifischen Empfehlungen zum
Einbau des Grills in die
Arbeitsplatte beim Hersteller eingeholt werden. Die meisten Hersteller
von Mineralwerkstof
f-Arbeitsplatten weisen darauf hin, dass zusätzliche verstärken
de Maßnahmen
für die Ecken erforderlich sind, um Schäden an der
Arbeitsplatte zu vermeiden. Den Grill mit den
mitgelieferten Schrauben an der
Arbeitsplatte befestigen. Die Schrauben nicht zu sehr festdrehen.
Den Flansch an der
Arbeitsplatte mit
Acryl-Dichtmasse abdichten.
Besteht die
Arbeitsplatte aus Stein, dann muss
Acryllatex verwendet werden, um den Grill zu be
-
festigen.
An der Öf
fnung die Dichtmasse großzügig rundherum verteilen und den Gri
ll einsetzen.
Überschüssige Dichtmasse abwischen und den Rest mit W
asser beseitigen. Die Dichtmasse min
-
destens 24 Stunden lang trocknen lassen. Es darf keine Feuchtigkeit an die Dichtmasse gelangen. Nicht die mitgelieferten Schrauben verwenden. Der Grill wird durch die Dichtmasse sicher befes
-
tigt. Keine silikonbasierte Dichtmasse verwenden, da diese Flecken auf der Steinplatte verursacht.
Ablaufanschluss
Der Grill ist mit einem 3
mm (1/8-Zoll)-NPT
-Messingrohranschluss
und 90°-Winkelanschluss aus Messing ausgestattet, sodass der mitgelieferte flexible Schlauch mit einem Durchmesser von 6
mm
(1/4 Zoll) angeschlossen werden kann. Diese tragbare
Ausführung
des Grills ist mit einer in den
Ablaufanschluss eingebauten
Messingrohrverschlussschraube ausgestattet. Wird der Grill als tragbare
Ausführung verwendet, dann sollten der Schlauch und der
90°-Winkelanschluss aus Messing für einen möglichen Einbau des Grills zu einem späteren Zeitpunkt aufgehoben werden.
Ablaufanschluss
für Schlauch mit einem Durch
-
messer von 6 mm (1/4 Zoll).
Abb. 4
