7
8

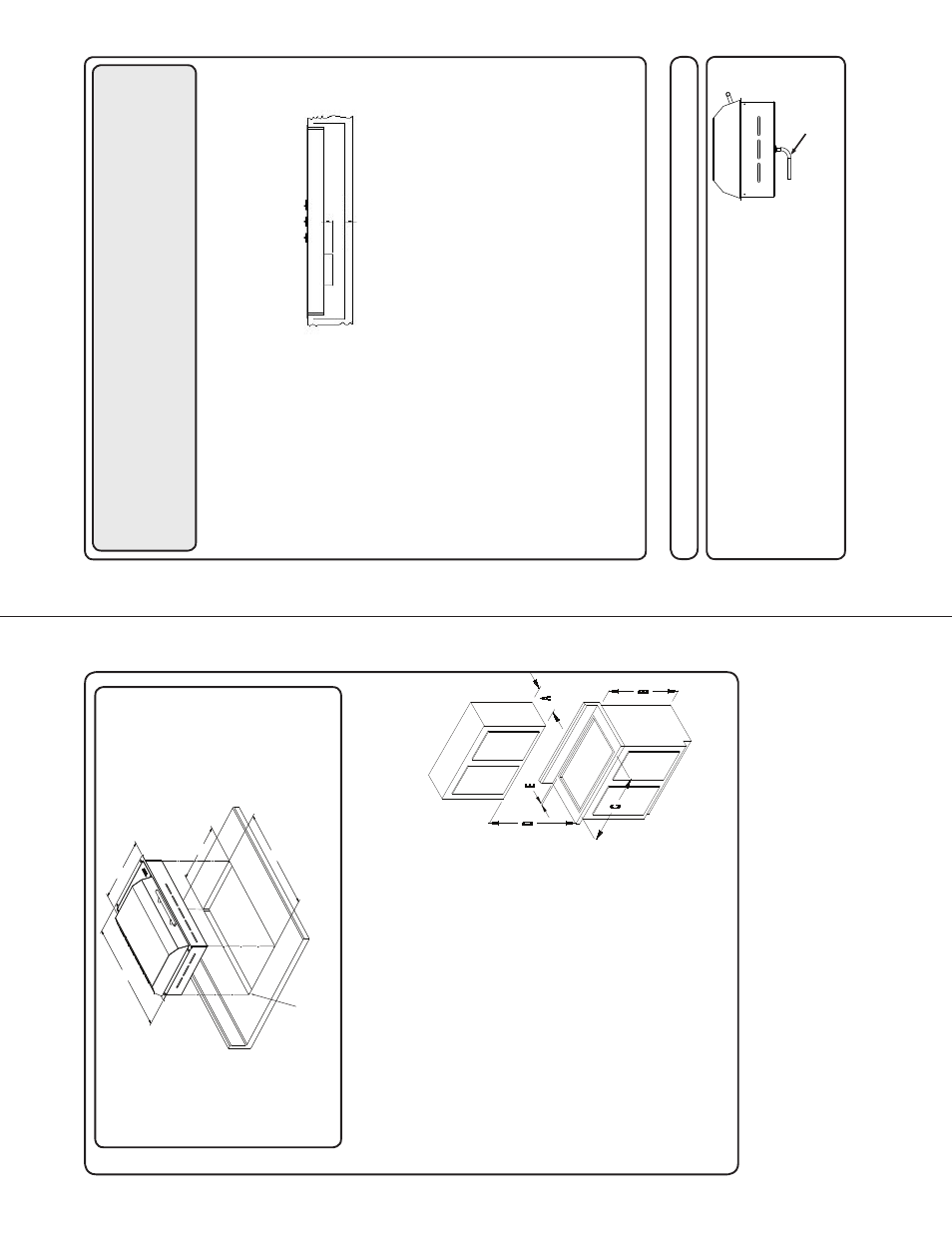

Veuillez lire cette partie avant de découper l'endroit où le gril sera installé.
Il est important de planifier l’in
stallation du gril, gardant à l'esprit les dimensions suivantes
(veuillez vous reporter à la Fig.
2 ci-dessous).
A
–
Armoires de rangement supérieures d’une profondeur maximale de 33
cm (13
po)
B
–
91,4
cm (36
po) est la distance minimale entre le dessus du
comptoir et le plancher
C
–
La surface minimale du comptoir de cuisine sur lequel le gril sera posé doit être égale ou supérieure aux dimensions générales du gril (reportez-vous à la page
8 pour connaître les
dimensions générales du gril).
D
–
Dégagement d'au moins 76,2 cm (30 po) entre le dessus du gril et la partie inférieure d'une armoire en bois ou en métal non protégé ou un dégagement de 61
cm (24
po) si le fond de
l’armoire de rangement en bois ou en métal est protégé par un celloderme ignifuge d’une épaisseur minimale de 0,6 cm (1/4
po)
recouvert d’une feuille d’acier d'un calibre d'au moins N° 28 MSG, d'acier inoxydable d'une épaisseur d'au moins 0,38 mm (0,015 po), d'aluminium d'une épaisseur d'au moins 0,61 mm (0,024 po) ou de cuivre d'une épaisseur de 0,51 mm (0,020 po).
E
–
Une distance minimale de 10,2 cm (4
po) entre le dosseret
du comptoir de cuisine et le rebord du gril (reportez-vous à la page
8 pour connaître les dimensions générales du gril).
Distance minimale de 3,8 cm (1,5 po) entre le devant du comptoir de cuisine et le gril.
POUR LES INST
ALLA
TIONS F
AITES
AU CANADA
: «
Ne pas
installer à moins de 12 mm (1/2 po) de toute surface adjacente
»
Fig.
2
53,3 cm (21 po
)
30,5 cm (12 po
)
29,5 cm (11 5/8 po
)
50,2 cm (19 3/4 po
)
0,6 cm (1/4 po
)
coins ar
rondis
DIMENSIONS de la partie découpée dans le comptoir de cuisine
GRIL
B70050
A
VERTISSEMENT
:
Pour éliminer les risques de brûlures lorsque quelqu'un tente d'accéder à l'espace au-dessus du gril chauffé, évitez d'installer toute armoire de rangement au-dessus du gril. Si l'armoire de rangement est prévue à cet endroit, les risques peuvent être
réduits en installant une hotte qui dépasse horizontalement d'au moins 12,7
cm (5
po)
de la partie inférieure des armoires.
Avant de faire la découpe du comptoir
, vérifiez tous les dégagements.
Assurez-vous de laisser un
dégagement
suffisant
entre
le
gril
et
les
parois
avants
et
latérales
de
l'armoire
inférieure.
Assurez-
vous également de prévoir un dégagement adéquat pour le dossere
t afin de pouvoir ouvrir le
couvercle au complet. Une aération appropriée en dessous du comptoir de cuisine doit être prévue pour assurer le bon fonctionnement du gril. La chaleur émise par le fond du gril pendant son fonctionnement entraînera la surchauf
fe de cette zone
si elle est insuffisamment aérée.
MINIMUM DE 51 MM (2 PO)
Fig.
3
Lorsque vous découpez le comptoir de cuisine, prévoyez un rayon
aux coins afin d'éviter la
fissuration du matériau dont le comptoir est fabriqué. Un rayon
de 6
mm (1/4
po) est généralement
utilisé, mais suivez les instructions du fabricant du comptoir de cuisine relatives au rayon minimal et aux renforts requis pour éviter que le comptoir ne subisse d
es dommages au fil du temps.
Si votre comptoir de cuisine est fabriqué en matériau solide, demandez au fabricant les recommandations particulières concernant l'installation d'une table de cuisson et un gril. Pour la plupart des surfaces solides de comptoir
, les fabricants exigent des supports de coins
supplémentaires afin d'éviter d'endommager le comptoir de cuisin
e. Servez-vous des vis fournies
pour fixer le gril au comptoir de cuisine. Faites attention de n
e pas trop serrer les vis. Scellez la
collerette d'encastrement au comptoir de cuisine à l'aide d'un matériau d'étanchéité en acrylique. Si votre comptoir de cuisine est fabriqué en pierre, vous devrez utiliser un latex en acrylique pour installer le gril en place. Posez un cordon épais de matériau d'étanchéité autour de la partie découpée et placez le gril. Essuyez et enlevez l'excédent de matériau d'étanchéité en utilisant de l'eau. Laissez sécher le matériau d'étanchéité pendant au moins 24 heures en prenant garde de ne pas permettre à l'humidité d'entrer en contact avec le matériau d'étanchéité. N'utilisez pas les vis fournies avec votre gril. Le matériau d'étanchéité retiendra fermement en place le gril. N'utilisez pas de matériau d'étanchéité à base de silicone car cela tâchera la pierre.
Raccordement de l'évacuation
Pour vous faciliter la tâche, le gril est muni d'un raccord de tuyauterie en laiton de 3 mm (1/8 po) NPT
et d'un raccord coudé à
90º en laiton auquel vous pouvez raccorder le tuyau flexible de 6 mm (1/4 po) de diamètre intérieur fourni avec votre gril. Le modèle portatif du gril comprend un bouchon fileté en laiton monté dans le raccord d'évacuation.
Si
vous prévoyez utiliser votre gril comme appareil portatif, conservez le tuyau et le raccord à 90º pour une installation éventuelle.
Raccord d'évacuation pour tuyau d'un diamètre intérieur de 6 mm (1/4 po)
Fig.
4
