Multi-Contact MA200 - Manuale (Pagina 5)

Advanced Contact Technology
www.multi-contact.com 5 / 16
5
6
7
8
9
10
11
12

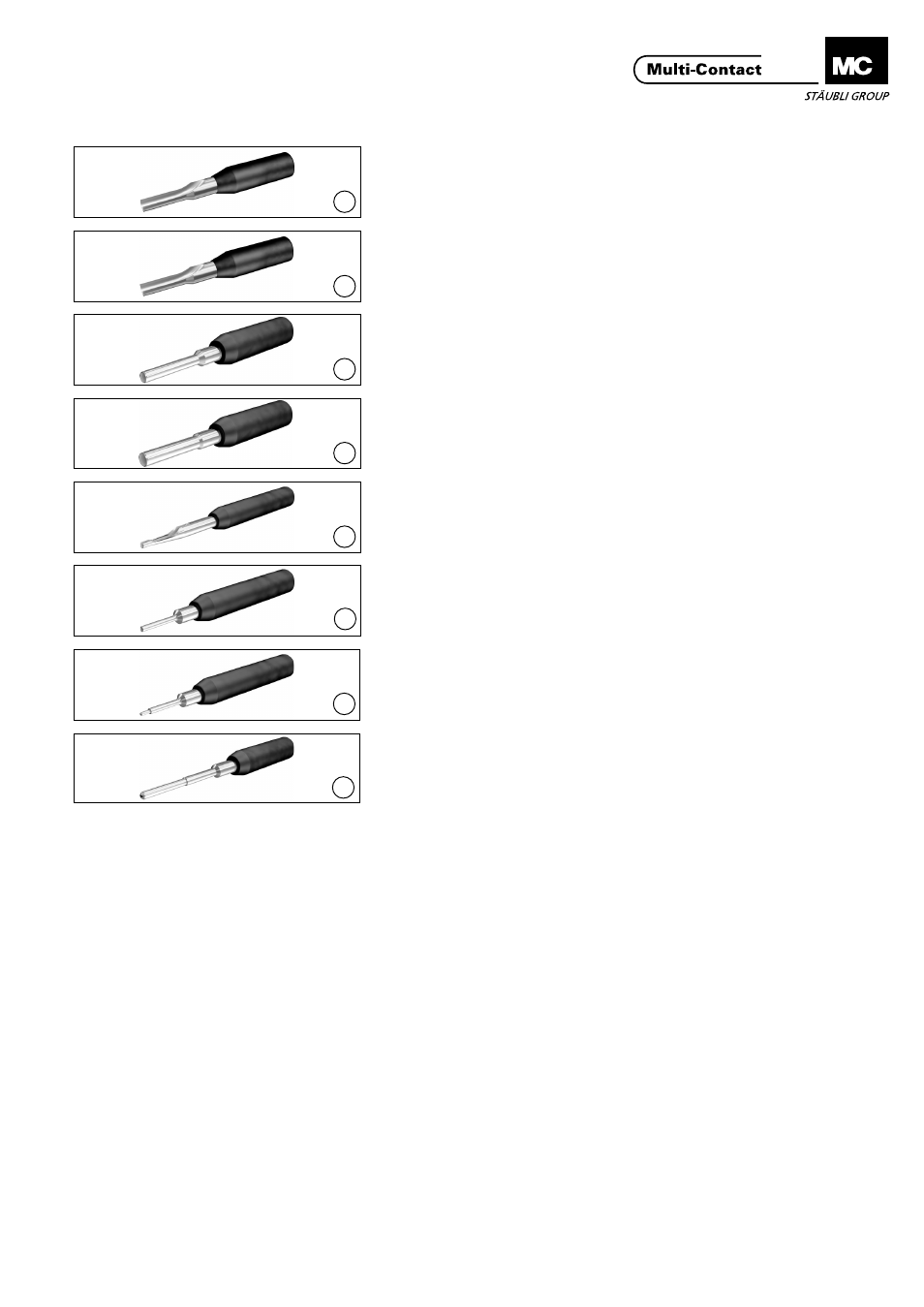

(ill. 5)
Utensile per inserimento spina/bocco l a
ME-WZ6, N°di codice 18.3016
Ø-nom. spina/boccola: 6 mm
(ill. 5)
Insertion tool pin/socket
ME-WZ6, Order No. 18.3016
Nom.-Ø pin/socket: 6 mm
(ill. 6)
Utensile per inserimento spina/boccola
ME-WZ11/38, N° di codice 18.3021
Ø-nom. spina/boccola: 8 mm
(ill. 6)
Insertion tool pin(socket
ME-WZ11/38, Order No. 18.3021
Nom.-Ø pin/socket: 8 mm
(ill. 7)
Utensile per estrazione spina
MSA-WZ6, N° di codice 18.3018
Ø-nom. spina/boccola: 6 mm
(ill. 7)
Extraction tool (pin)
MSA-WZ6, Order No. 18.3018
Nom.-Ø pin/socket: 6 mm
(ill. 8)
Utensile per estrazione spina
MSA-WZ8, N° di codice 18.3022
Ø-nom. spina/boccola: 8/12 mm 1)
(ill. 8)
Extraction tool (pin)
MSA-WZ8, Order No. 18.3022
Nom.-Ø pin/socket: 8/12 mm 1)
(ill. 9)
Utensile per inserimento spina/boccola
ME-WZ1,5/2, N° di codice 18.3003
Ø-nom. spina/boccola: 1,5/1,57/2 mm
(ill. 9)
Insertion tool pin/socket
ME-WZ1,5/2, Order No. 18.3003
Nom.-Ø pin/socket: 1,5/1,57/2 mm
(ill. 10)
Utensile per estrazione spina
MSA-WZ2, N° di codice 18.3009
Ø-nom. spina/boccola: 2 mm
(ill. 10)
Extraction tool pin
MSA-WZ2, Order No. 18.3009
Nom.-Ø pin/socket: 2 mm
(ill. 11)
Utensile per estrazione spina
MBA-WZ2, N° di codice 18.3008
Ø-nom. spina/boccola: 2 mm
(ill. 11)
Extraction tool socket
MSA-WZ2, Order No. 18.3008
Nom.-Ø pin/socket: 2 mm
(ill. 12)
Utensile per estrazione boccola
MBA-WZ6, N° di codice 18.3017
Ø-nom. spina/boccola: 6/8/12 mm 1)
(ill. 12)
Extraction tool socket
MSA-WZ6, Order No. 18.3017
Nom.-Ø pin/socket: 6/8/12 mm 1)
1) Per il diam. nominale di 12 mm l’utensile adatto
va utilizzato in modo inverso, quindi bisogna
usare per la spina l’utensile di smontaggio boc-
cola e per la boccola l’utensile di smontaggio
spina�
Motivo:
Nelle boccole si trovano i perni per la protezione
dal contatto accidentale�
1) For nominal Ø 12 mm, the tools have to be
reversed� For pin use the socket extraction
tool and for socket use the pin extraction tool�
Reason:
the socket has a touch protection (pin)
