Multi-Contact MA200 - Manuale (Pagina 12)

Advanced Contact Technology
12 / 16 www.multi-contact.com
28
29
Tipo
Type
N° codice
Order No.
Materiale
Material
Adatto a
Suitable for
W-TS 15.5043
Acciaio
Steel
TSB-..., TSS...
W-TS/150 15.5044
Acciaio
Steel
TSB150/..., TSS150/...
W-TS/150/2 30.0061
Acciaio
Steel
TSB150/2... TSS150/2...
W-TS/250 30.0064
Acciaio
Steel
TSB250, TSS250

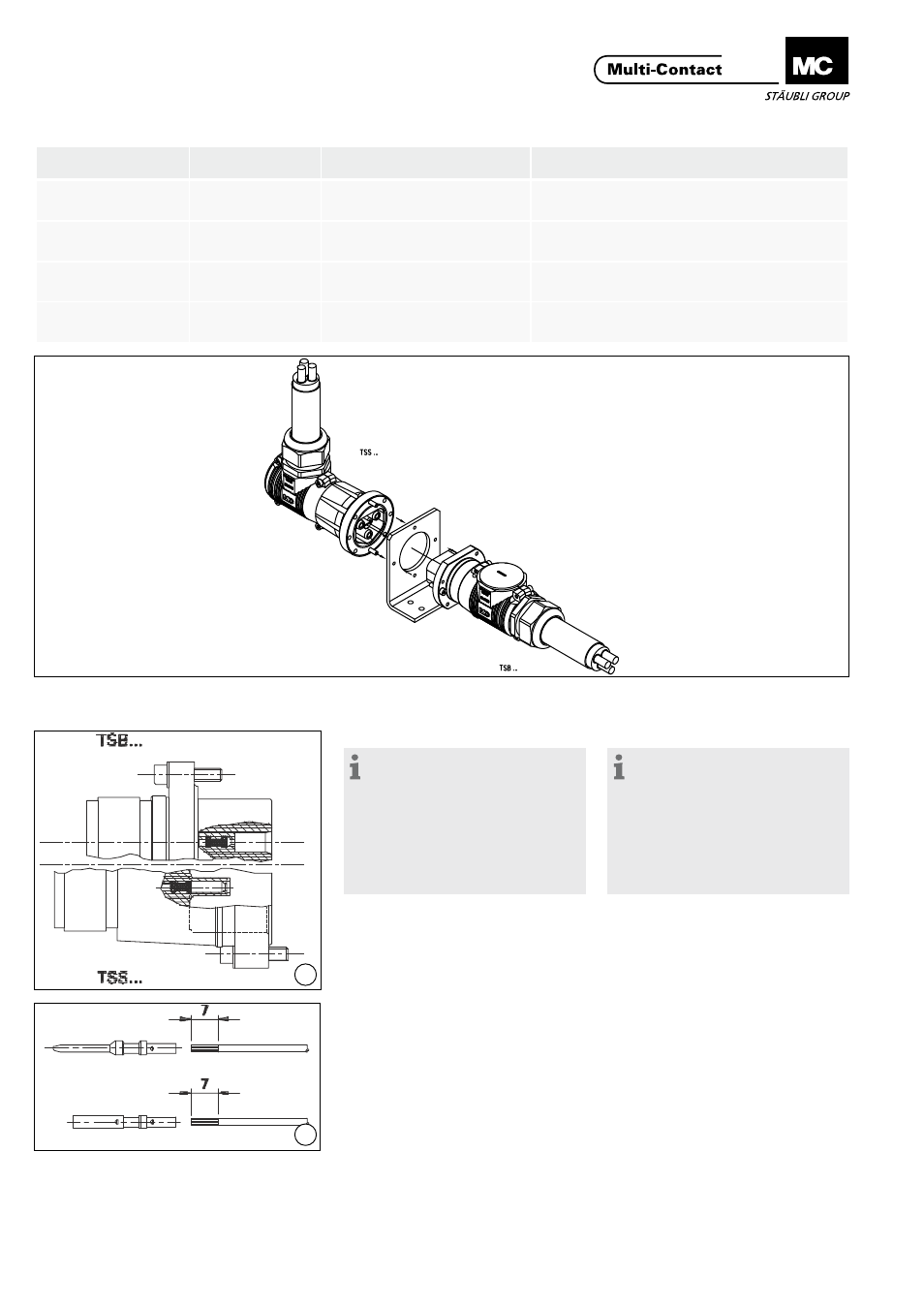

Montaggio dei contatti pilota Assembly of pilot contacts
(ill. 28)
Avvertenza:
I contatti pilota non dovrebbero
essere utilizzati in connettori a spina
su specifica UL. Rimuovere il tappo
di chiusura (blu) dal lato della spina
con l’Utensile per estrazione spina
MSA-WZ-2 (18.3009) o con quello
per l’estrazione boccola MBA-WZ-2
(18.3008).
(ill. 28)
Note:
Pilot contacts cannot be used in
UL plug connectors.
Remove, from the plug-in side, the
blue blind plugs from the contact
holes with the help of either the pin
extraction tool MSA-WZ2 (18.3009)
or socket extraction tool MBA-WZ2
(18.3008).
(ill. 29)
Crimpare i contatti pilota al cavo
(0,5mm² - 1,5mm²) come segue:
- boccole di contatto per TSS
- spine di contatto per TSB
Pinza per crimpare M-CZ, Locator
MES-CZ-1,5/2, lunghezza da spellare
vedi ill� 29�
(ill. 29)
Crimp the pilot contacts onto the
cable (0,5mm²-1,5mm²):
- contact socket for TSS
- contact pin for TSB
Crimping pliers M-CZ, insert MES-
CZ1,5/2, cable stripping length see
ill� 29�
