SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SCxxxHE-IIT104432 85
6.7.3 Panoramica degli ingressi analogici
Se si utilizzano sensori diversi da quelli qui indicati, contattare il Servizio assistenza tecnica SMA.
6.7.4 Manipolazione di contatti schermati
Provvedere alla schermatura delle linee di segnale e bus esterne. La schermatura deve coprire tutti
contatti sulla barra di schermatura prevista.
Il collegamento sui contatti ha luogo con i morsetti schermati nel kit fornito a corredo.
Assegnazione degli ingressi analogici sul Sunny Central Control
Per il collegamento degli ingressi analogici e per i segnali digitali utilizzare tassativamente
lo schema elettrico in dotazione.
L'allacciamento viene effettuato sui morsetti di collegamento. A tal fine osservare il
collegamento per sensori con tecnologia a quattro o due fili ed eventualmente la necessità
di trasformatori di misura.
Ingressi analogici Ain Nome Significato
Cliente Ain1 ExtSolP Valore nominale esterno prescritto per la potenza
attiva
Cliente Ain3 ExtSollrr Sensore irradiazione esterno
Cliente Ain4 ExtGlolrr Solarimetro (per la misurazione dell'irradiazione
solare complessiva sull'impianto)
Cliente Ain5 ExtAlarm Ingresso allarme esterno, per es. per monitorare il
funzionamento del trasformatore di media tensione
Cliente Ain6 ExtSolQ Valore nominale esterno prescritto per la potenza
reattiva
Cliente Ain8 TmpExt C Sensore di temperatura esterno / PT 100. A partire
dalla versione di produzione "C" questo PT 100 è
installato di serie in fabbrica.
AVVISO!
Danni ai morsetti schermati in seguito ad intervento errato
• I morsetti schermati possono essere serrati solo a mano e senza ricorrere ad un
cacciavite.
• Il serraggio dei morsetti schermati con il cacciavite può danneggiare l'isolamento dei
singoli fili nel cavo.

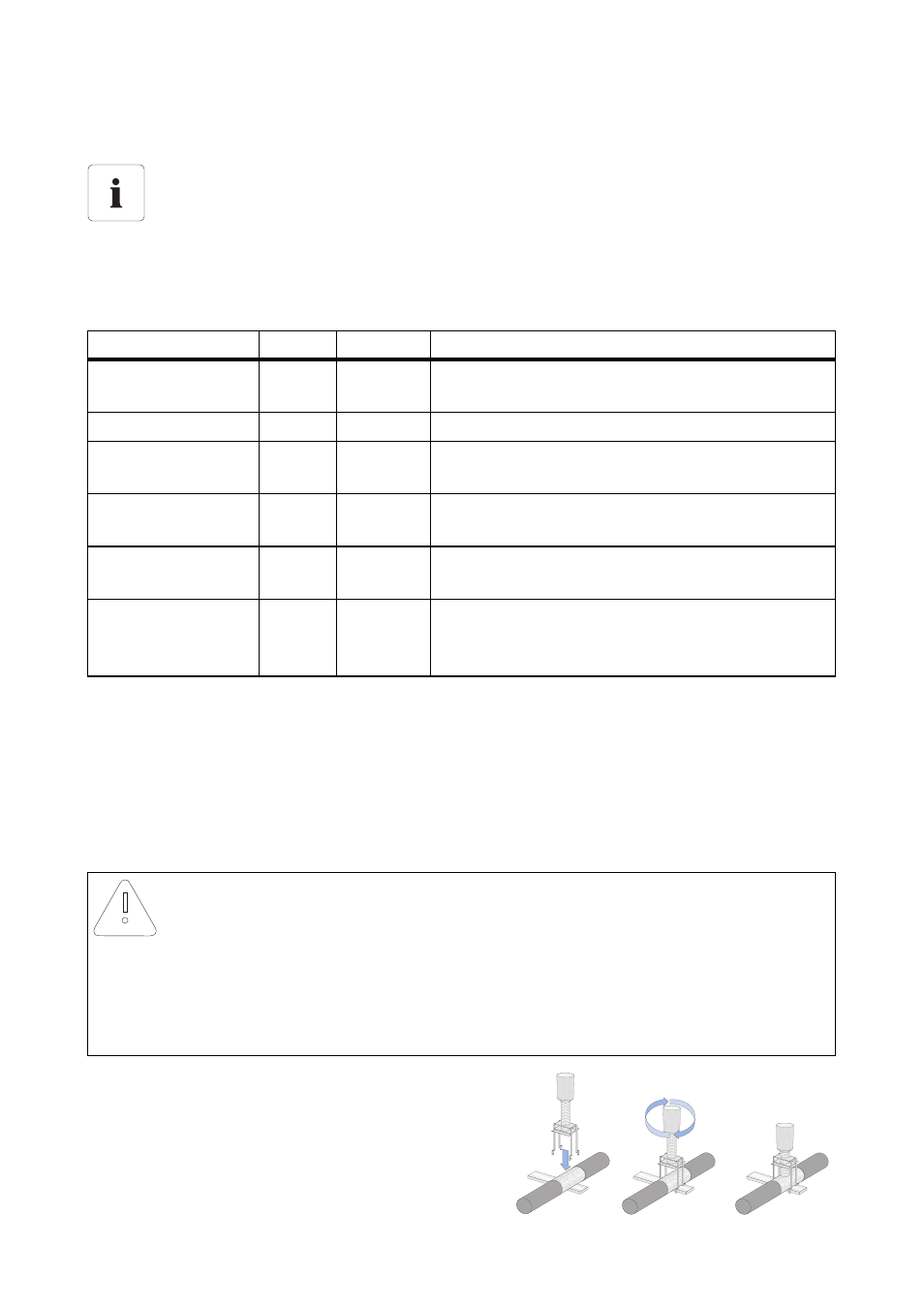

La manipolazione dei morsetti schermati è riportata nel
grafico a destra.
