9. Collegare direttamente le linee CC ai morsetti a gabbia dei supporti fusibile NH.
10. Incollare il nastro di tenuta sui lati frontali dei restanti pannelli scorrevoli.
12. Chiudere a tenuta eventuali spazi dell'ingresso del cavo con schiuma poliuretanica.
6.6.3 Ulteriori possibilità di collegamento dei distributori principali
CC
Se non dovesse bastare il numero di fusibili NH opzionali nel Sunny Central, è possibile collegare
altre stringe CC al Sunny Central. Possono essere pertanto collegati fino a due distributori principali
CC (Sunny Main Box) nell'area riservata ai collegamenti CC di Sunny Central.
AVVISO!
Collegamento non corretto dei morsetti in seguito ad intervento errato
• Per il collegamento delle linee CC ai morsetti non ricorrere a grasso.
• Le estremità dei cavi e i punti di fissaggio non devono presentare tracce di grasso o
di sporco.
Collegamento a fusibili NH3
Se si utilizzano fusibili NH3 non sarà necessario ricorrere ai morsetti a gabbia. Il
collegamento dei cavi CC verrà quindi eseguito con capocorda sui supporti fusibile NH,
osservare quanto indicato nel capitolo 6.6.1 ”Collegamento dei cavi CC alla barra
collettrice” (Pagina 77).

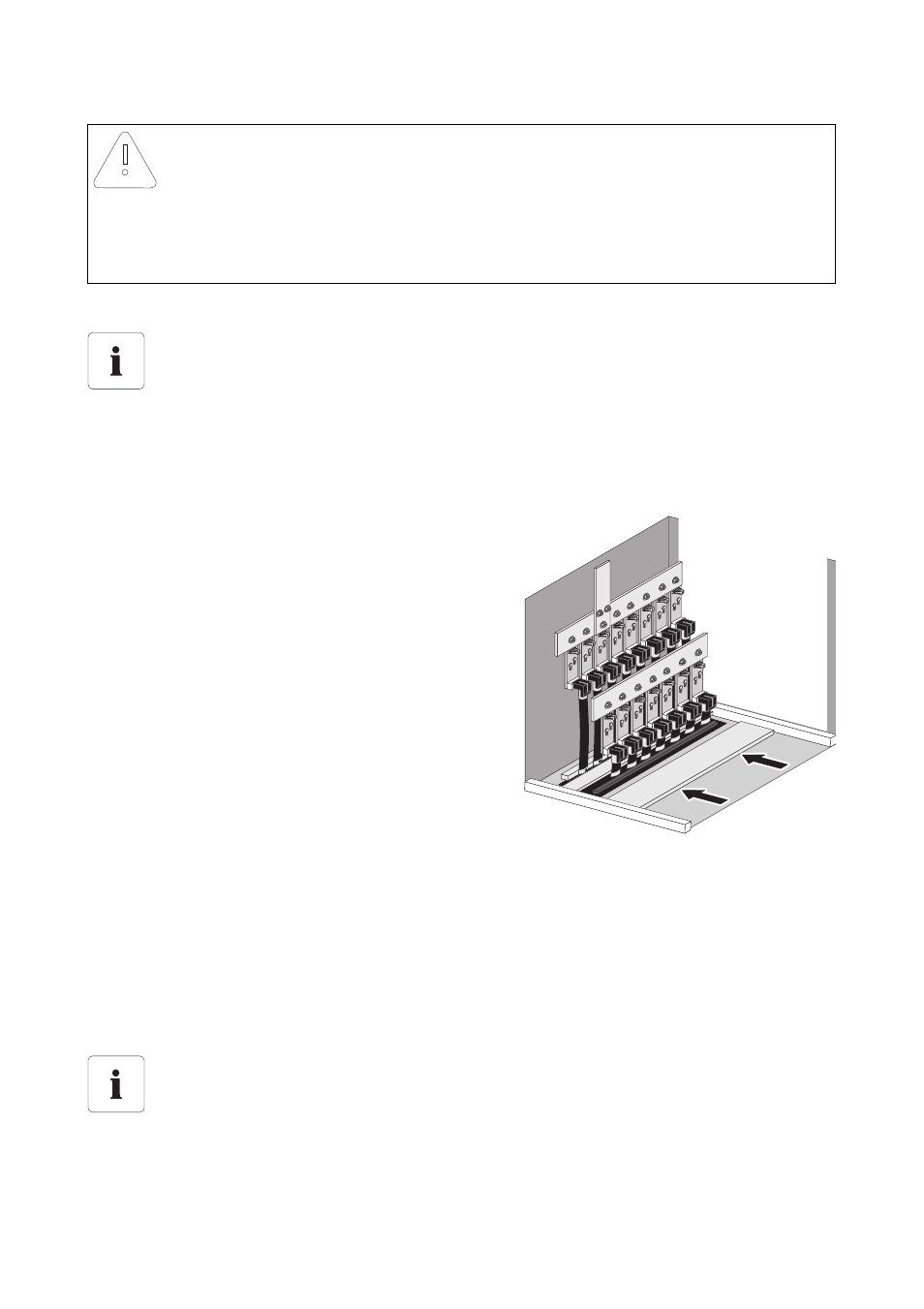

11. Inserire i pannelli scorrevoli nell'armadio CC.
Numero di Sunny Main Box e sezioni di collegamento adatte
• Due Sunny Main Box supplementari esterni di sezione di collegamento massima pari
a 1 x 300 mm² per potenziale
• Un Sunny Main Box supplementare esterno di sezione di collegamento massima pari
a 2 x 300 mm² per potenziale
