Procedura per il cablaggio di potenza:
1. Allacciare dapprima l'alimentatore di potenza inferiore, quindi quello centrale e infine quello
superiore.
2. Fissare i 3 cavi di potenza di ciascun conduttore esterno ai travetti trasversali utilizzando
fascette serracavi.
3. Far passare i cavi di potenza attraverso la parete laterale aperta al di sopra delle lamiere
dell'armadio e introdurli nuovamente nell'area dell'armadio CA.
4. Fissare sulle lamiere i cavi di potenza raccolti a fascio con fascette serracavi sul fondo
dell'armadio elettrico.
5. Collegare i 3 cavi di potenza di ciascun conduttore esterno al filtro sinusoidale.

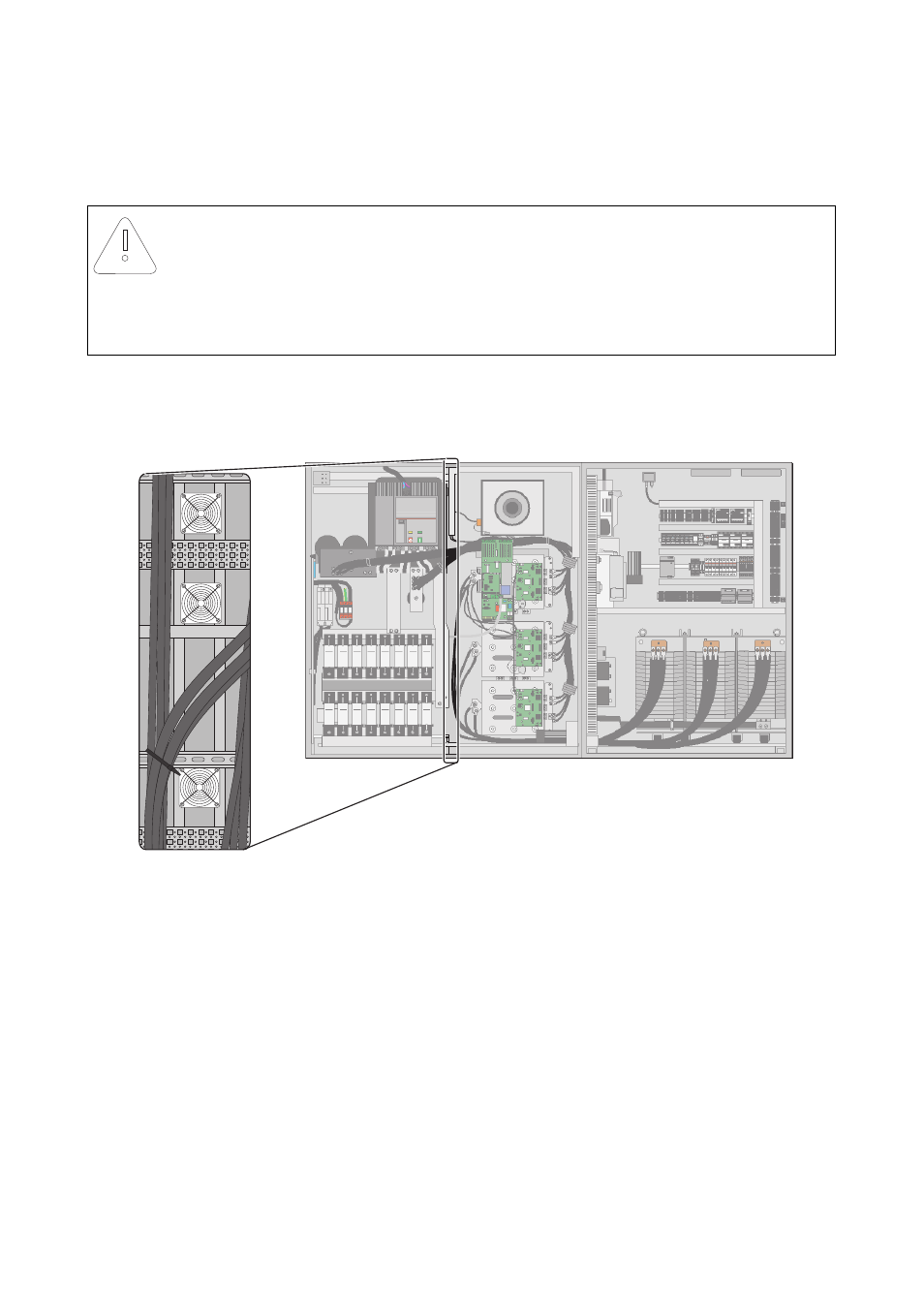

AVVISO!
Riscaldamento di Sunny Central dovuto alla posa dei cavi davanti alle ventole
interne.
• Nell'armadio sinistro far passare i cavi di potenza a destra e a sinistra delle tre
ventole interne per non comprometterne la funzionalità.
