Collegamenti elettrici interni SMA Solar Technology AG
38 SCxxxHE-IIT104432 Istruzioni per l’installazione
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!

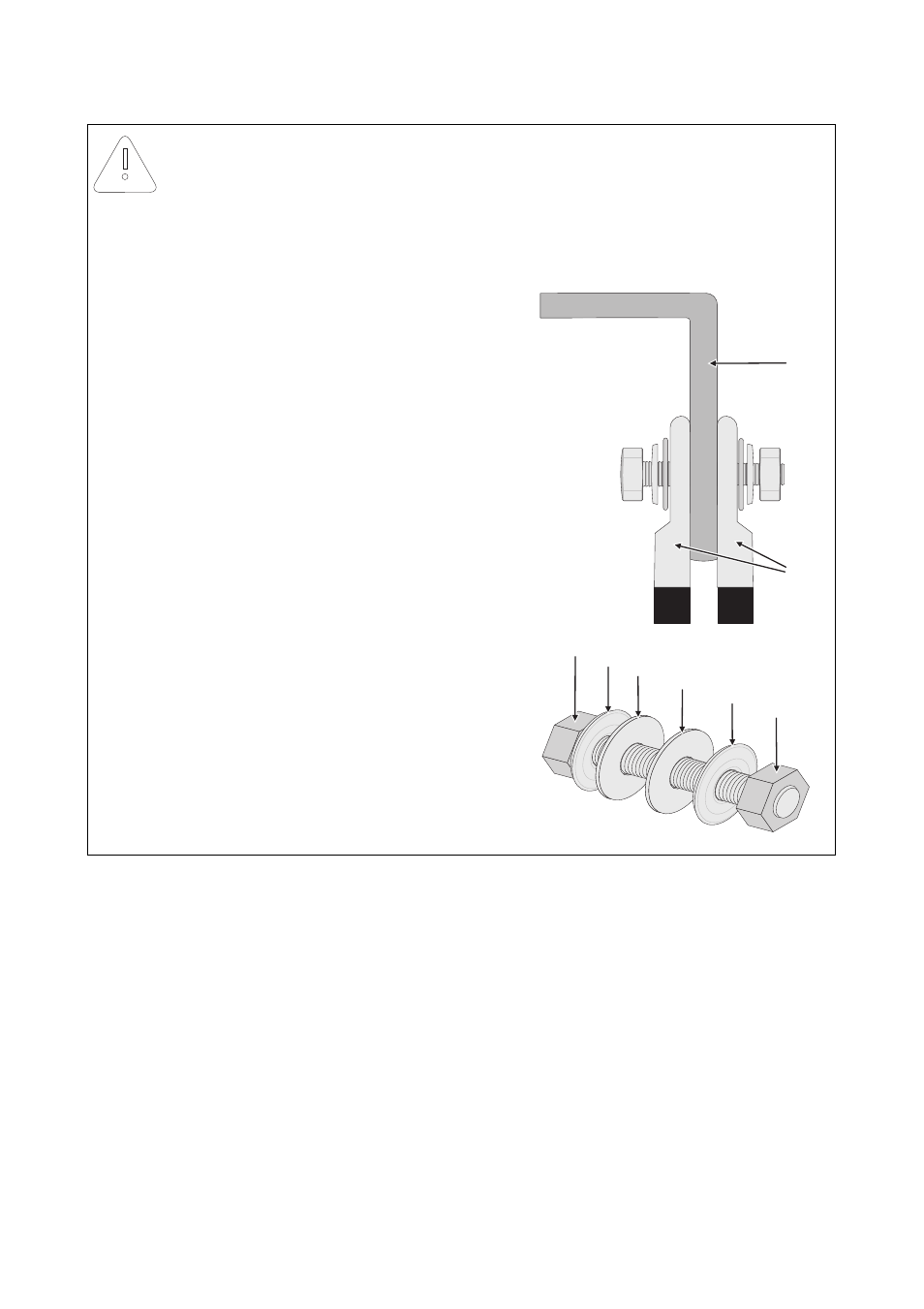

Nel collegare i cavi di potenza alla farfalla del filtro sinusoidale osservare la sequenza di
collegamento seguente:
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Capocorda
– Solo quando si tratta di un cavo di
potenza centrale, esso verrà montato
sul lato posteriore del punto di
collegamento.
5. Punto di collegamento filtro sinusoidale
o alimentatore di potenza
• Capocorda
– Solo quando si tratta di due cavi di
potenza esterni, essi verranno
montati sul lato anteriore del punto di
collegamento.
6. Rondella
7. Puleggia tenditrice
8. Dado
