AVVISO!
Danneggiamento di Sunny Central o del generatore FV per cablaggio CC non
corretto.
• Per il collegamento dei Sunny Main Box supplementari utilizzare tassativamente lo
schema elettrico in dotazione.
Materiale di fissaggio per il collegamento
Il materiale di fissaggio è montato in fabbrica sulla barra. Il collegamento alla barra dei
Sunny Main Box avviene con un capocorda ad anello M12. Questo deve essere messo a
disposizione da parte del committente.
Collegamento di capocorda in alluminio
Se si utilizzano capocorda in alluminio per il collegamento alla guida in rame, osservare
le indicazioni riportate nel capitolo 6.1 ”Collegamento di contatti per correnti elevate”
(Pagina 50).
AVVISO!
Per ragioni di spazio collegare il capocorda ad anello alla barra collettrice dal
davanti.

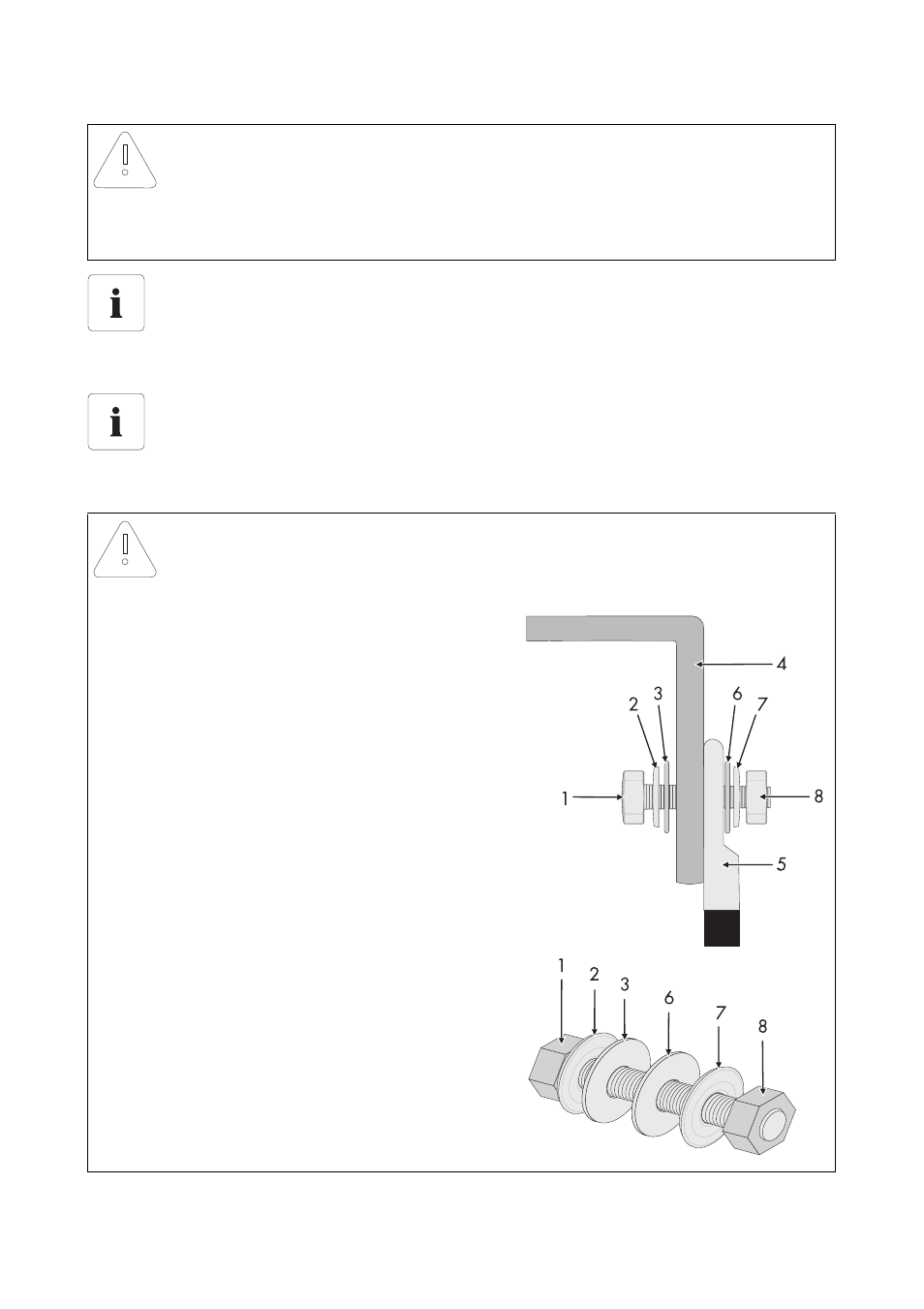

Disposizione degli elementi per il collegamento
(cominciando da dietro):
1. Vite
2. Puleggia tenditrice
3. Rondella
4. Sbarra collettrice
5. Capocorda
6. Rondella
7. Puleggia tenditrice
8. Dado
