Collegamenti elettrici interni SMA Solar Technology AG
40 SCxxxHE-IIT104432 Istruzioni per l’installazione

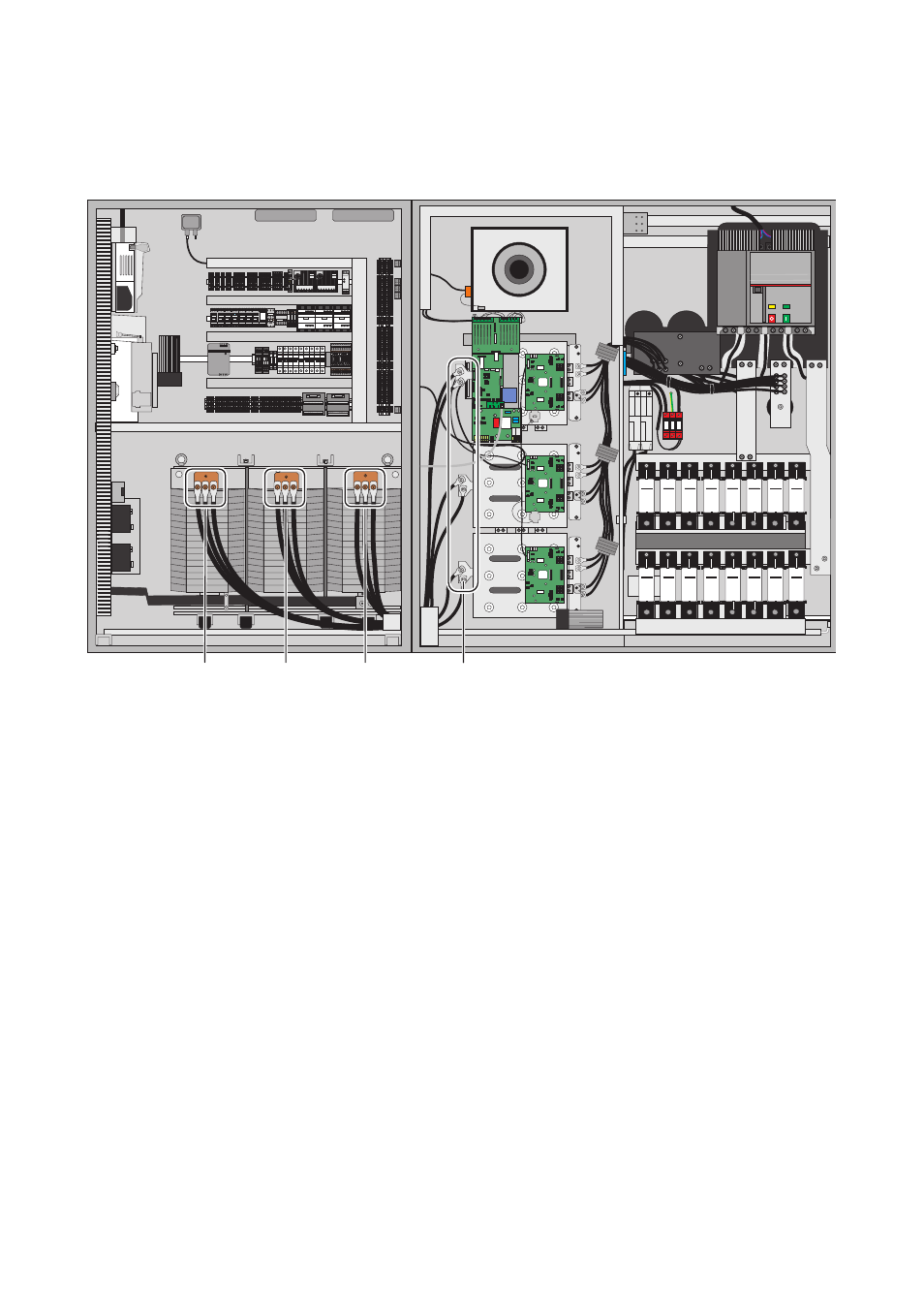

La seguente figura mostra i listelli di collegamento sui tre alimentatori di potenza nell'armadio
dell'inverter e il collegamento dei cavi di potenza al filtro sinusoidale nell'armadio CA di
Sunny Central.
A Listelli di collegamento farfalla del filtro sinusoidale
B Listelli di collegamento alimentatore di potenza
L-
L+
L-
L+
L-
L+
M3-810 M3-810
L+ L-
A A A B
