SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SCxxxHE-IIT104432 75

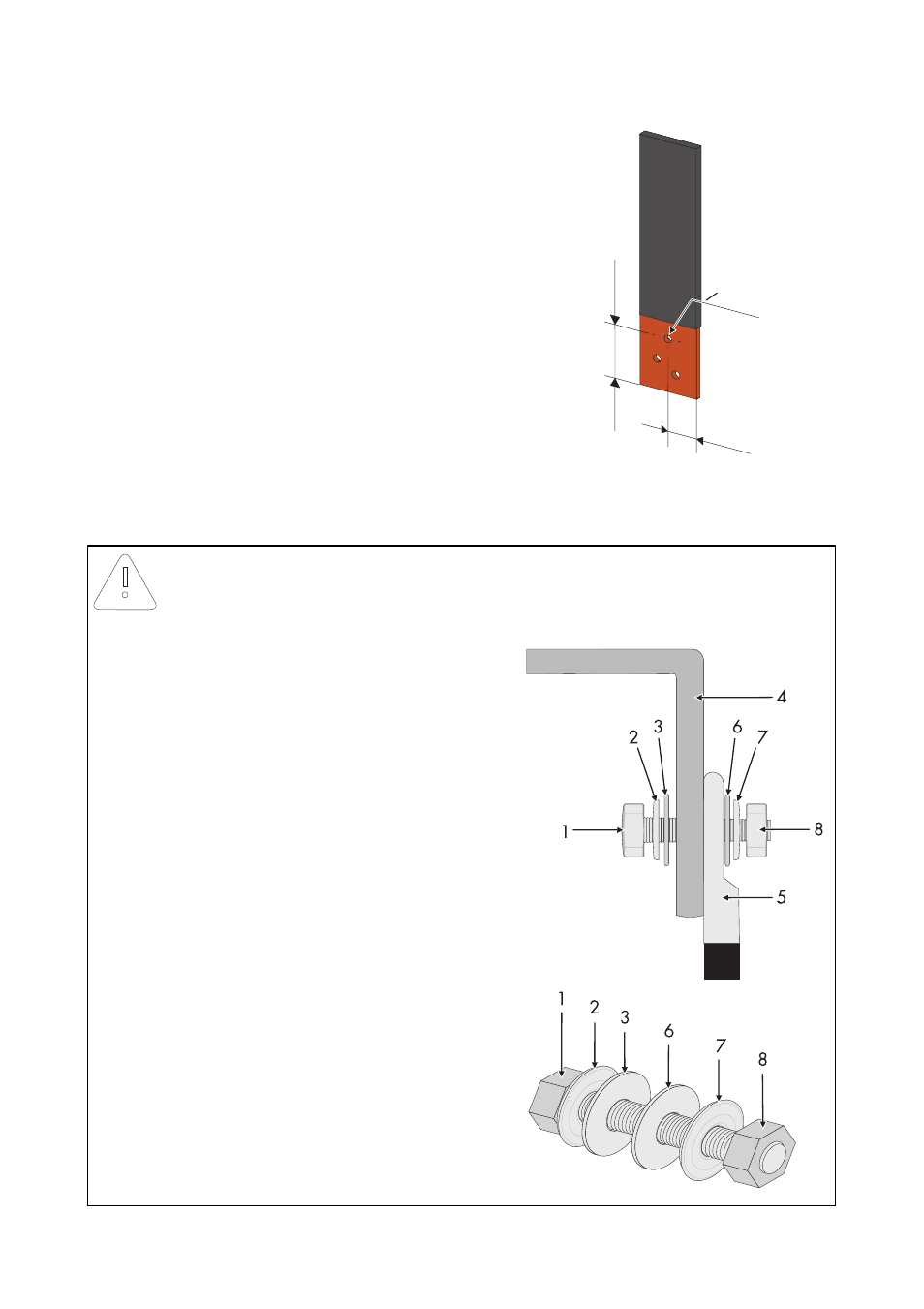

2. Praticare un foro nella guida in rame, come riportato
nella figura a destra.
3. Il collegamento del trasformatore per l'alimentazione autonoma sulla guida in rame ha luogo
con un capocorda ad anello (25 mm
2
M8).
AVVISO!
Compromissione del funzionamento di Sunny Central per collegamento non
corretto!
Disposizione degli elementi per il collegamento
(cominciando da dietro):
1. Vite M8x25
2. Rondella
3. Anello di arresto
4. Barra di rame
5. Capocorda ad anello
6. Rondella
7. Anello di arresto
8. Dado
100 mm
40 mm
o 8,5 mm
