Collegamenti elettrici interni SMA Solar Technology AG
48 SCxxxHE-IIT104432 Istruzioni per l’installazione
5.6 Collegamento della comunicazione per il monitoraggio
dell'isolamento
Il monitoraggio dell'isolamento si trova nell'armadio CC. Una linea dati a 2 conduttori collega Sunny
Central Control al monitoraggio dell'isolamento ed è precablata. Il collegamento ha luogo tramite
morsettiera di trasmissione.
Dispositivo di monitoraggio della ditta Bender.
Per il monitoraggio dell'isolamento è incorporato in Sunny Central in via opzionale un
dispositivo della ditta Bender. Il dispositivo è accompagnato da istruzioni per l'uso.
Avviso!
Danni al cablaggio per installazione errata
• Posare il cavo di collegamento nella canalina.

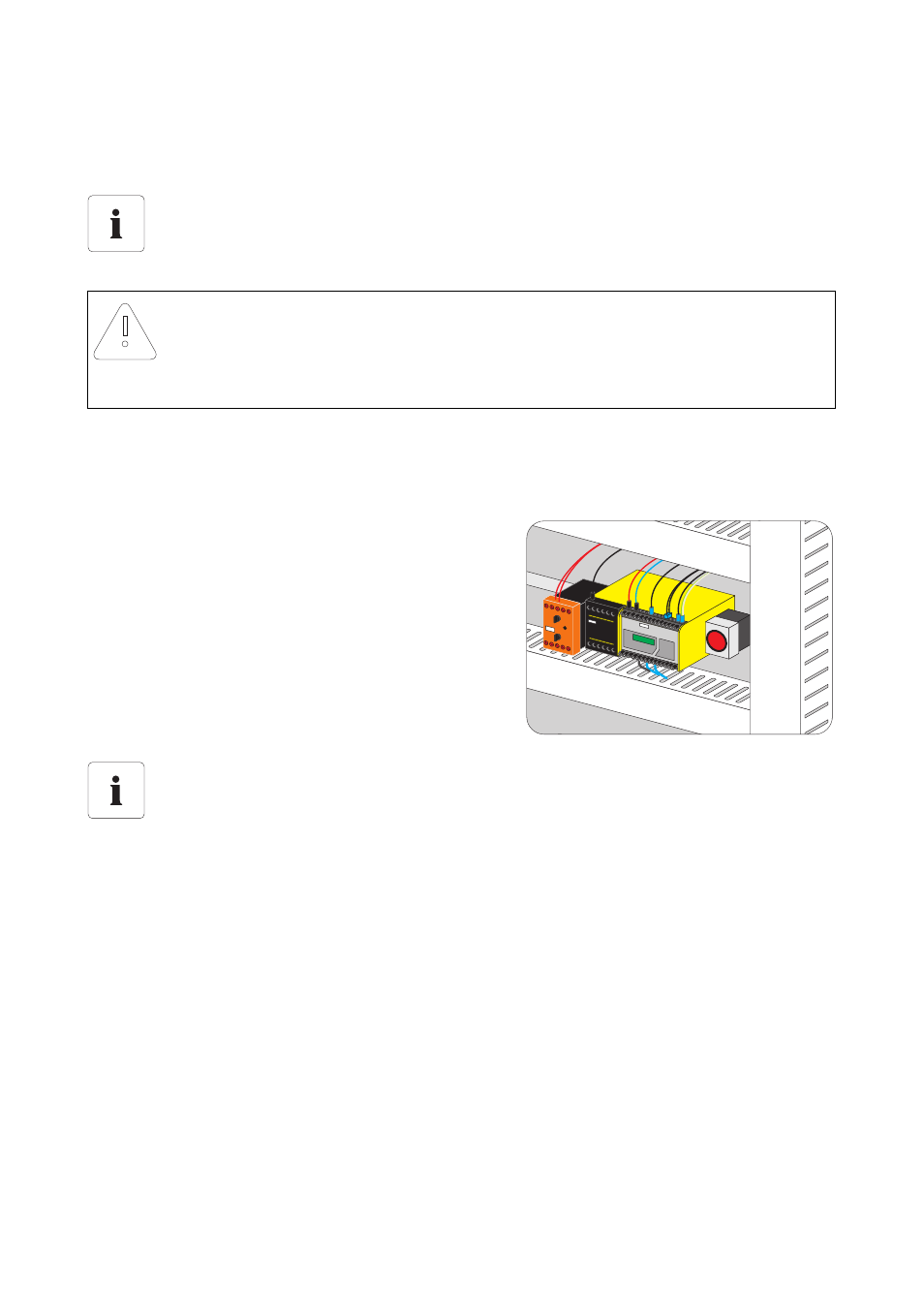

Monitoraggio dell'isolamento con linea dati collegata in
Sunny Central.
Posizione del morsetto di collegamento del monitoraggio dell'isolamento
Sulla base dell'identificativo componenti (id. comp.) e dello schema elettrico in dotazione
è possibile stabilire l'esatta posizione dei morsetti di collegamento del monitoraggio
dell'isolamento.
