Collegamenti elettrici interni SMA Solar Technology AG
46 SCxxxHE-IIT104432 Istruzioni per l’installazione
5.4 Collegamento di Sunny Central Control all'alimentatore di
potenza
Collegare la linea dati del Sunny Central Control alla scheda di controllo del funzionamento
sull'alimentatore di potenza. Il cavo è dotato, al riguardo, di un contatto ad innesto bianco a 4 poli,
che va inserito sulla scheda di controllo del funzionamento. La scheda di controllo del funzionamento
e la scheda di comando (ADAPBFS) si trovano nell'armadio dell'inverter sull'alimentatore di potenza
superiore.
La scheda di controllo del funzionamento comunica con la scheda di comando tramite un cavo a
banda piatta. L'ingresso per il connettore della linea dati si trova sul lato destro della scheda,
direttamente accanto all'interfaccia di comunicazione (Piggy-Back).

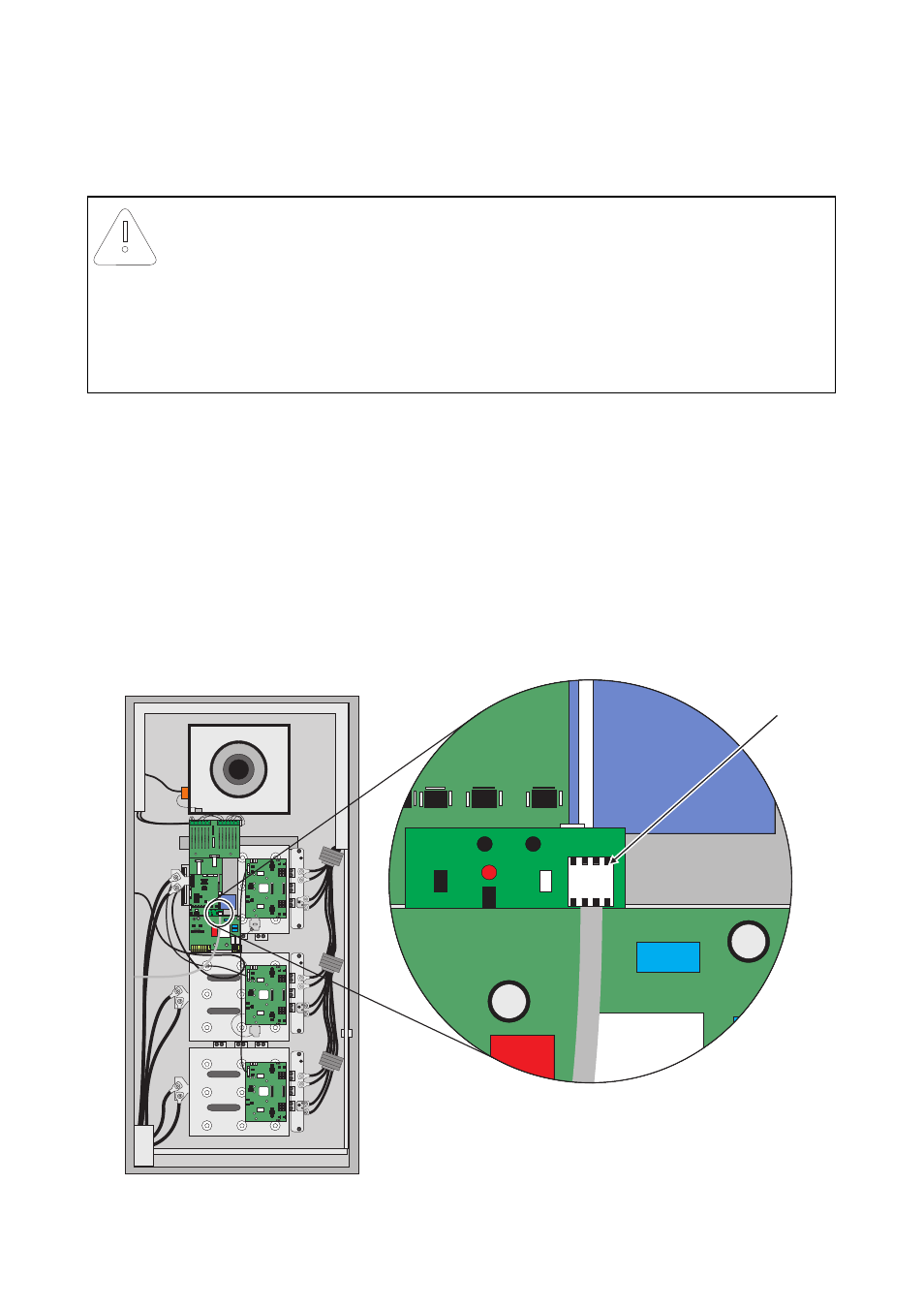

Morsetto di collegamento (A) per linea dati in Sunny Central
Avviso!
Danni al cablaggio per installazione errata
• Non posare i cavi nella canalina per cavi e nemmeno parallelamente ai cavi di
potenza (CEM).
• Posare i cavi liberi nell'armadio elettrico.
• Collegare con cautela il contatto ad innesto con la scheda.
L-
L+
L-
L+
L-
L+
A
